SIO splitter (Lotharek)

SIO splitter od Lothareka oddeľuje zariadenia na zbernici a tak spolupracujú všetky zariadenia bez problémov - a to aj SDrive-MAX bez úpravy. Preložené do slovenčiny = netreba robiť žiaden zásah do SDrive MAX aby spolupracoval s disketovými jednotkami. SIO splitter je naozaj dobrým riešením aj pre  iné veci - napríklad ak potrebujeme mať na SIO zbernici pripojených viac zariadení - napríklad interface pre printer - ten má vo veľkej väčšine na sebe iba jeden SIO konektor a tak neumožňuje pripojiť za seba ďalšie potrebné zariadenie.

(Ak používame SDrive MAX plus disketová jednotka a nemáme SIO splitter tak je potrebný hw zásah do SDrive MAX /vtedy niektoré je potrebné pridať do zapojenia čip 74LS07 /74LS17/ plus pár odporov a inak zapojiť niektoré prechody v ňom/, pretože nemá v sebe oddeľovač zbernice a nie je možné používať naraz obidve zariadenia - nemá výstup s otvoreným kolektorom ktorý tu treba.)

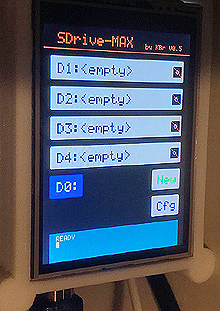

SDrive MAX

Pár slov k SIO splitteru:

   -  automatický duálny vypínač /je možné použiť externý 5V zdroj napájania alebo z Atari/
   -  jeden sio port na pripojenie zariadenia k Atari
   -  4 porty na pripojenie zariadení ako magnetofón, SIO2SD, SDrive Max, SIO2USB,

      disketové jednotky, tlačiareň atď.
   -  je použitý akrylový vrchný kryt s hrúbkou 4 mm
   -  má LED diódy aktivity SIO (čítanie, zápis, príkaz)
   -  vo väčšine prípadov nie je potrebný externý zdroj napájania

Len dodám:

Chcem upozorniť na to že spodná strana SIO splitteru nie je chránená proti možnosti skratu. Pri prevádzkovaní na nevodivej podložke to ale nie je problém, inak treba dávať oveľa väčší pozor. Prenosová rýchlosť cez zariadenie nie je nijako ovplyvnená, ak je v SIO splitteri zapojený SIO2USB bez najmenších problémov používam prenosovú rýchlosť 125.000Bd (podmienkou je že v počítači Atari musia byť odstránené kapacity v počítači idúce na SIO konektor pre signály Data_In a Data_Out). Stačí na to obyčajný netbook s OS Win7 32bit a na ňom použitý software RespeQT - mne sa v tejto kombinácii robí naozaj dobre a výrazne to šetrí moje reálne diskety ...

__________________________________________________________

Vaše hodnotenie, Rate post:

Jerzy Sobola

Prevzatá včerajšia zpráva na poľskom Atari area:

Dnešná smutná správa. Zomrel náš kolega, encyklopédia vedomostí o elektronike, zariadeniach, údržbe a obnove ich prevádzkyschopnosti a predovšetkým neuveriteľne milý a vždy ochotný človek - Jerzy Sobola, známy aj pod prezývkou Jer.

napísal dely/Taquart @ 6.11.2025 @ 13:23

Čo dodať ? - odišiel ďalší velikán z tejto oblasti, pre nás ataristov toho urobil nesmierne veľa, bude hodne, hodne chýbať.

(Pre mňa práve kontakt s ním a láskavé povolenie na uverejňovanie jeho podkladov na mojej stránke bolo prvotným impulzom na založenie mojej webovej stránky.)

Česť jeho pamiatke !

__________________________________________________________

Vaše hodnotenie, Rate post:

06.11.2025

Myšlienka dňa:

"Niektorí ľudia sú ako kríženci muchy a komára.
Myslia na h---o a pijú nám krv."

___________________________________________________________

07.11.2025

Smutná správa - zomrel Jerzy Sobola:

Zomrel Jerzy Sobola. Jerzy Sobola died.

_____________________________________________________

10.11.2025

Pri dnešnom dopĺňaní manuálu k nižšie uvedenému pôvodnému článku som si všimol že v zapojení interfejsu pre čip 8035 a 8212 je v pripojení 8212 chyba a tak som dnes schému prekreslil a opravil:

ATARI Centronics Interface - ACI 2_3.

______________________________________________________________________________

12.11.2025

Jedna vec ktorú nám urobí SIO splitter od Lotharek-a a to "zadarmo":

Tipy a triky 025.Tips & tricks. SIO splitter + SDrive MAX.

____________________________________________________

28.11.2025

Odstránený bug priamo v MyDOS-e, vydaná opravená verzia, podrobnejšie na:

TOPP - software P188_46C_Vigi_MyDOS - SH. Part14.

Samotný program je O.K, toho sa oprava netýka.
