Napájací zdroj 03. ATARI power supply.

By Administrator at júla 29, 2012 23:06
Filed Under: Atari

Už dávno na mojich stránkach nebolo nič písané o pôvodných originálnych zdrojoch pre napájanie malého Atari. Tak som si povedal že zase o tom  "naklepem" pár riadkov keď som získal jeden odkaz na www.atariage.com. Celý materiál v angličtine je potom pripojený ako pdf súbor na konci tohoto článku.




Ako je na obrázkoch vidieť, v tom čase sa skutočne dbalo na čo najmenšie vyžarovanie do okolia a aj boli urobené úpravy na čo najväčšie potlačenie rušenia, ktoré mohlo prísť cez napájacie vodiče. Sami vidíte že dnes sa to rieši jednoduchšie a vo väčšine prípadov to aj bez problémov postačuje.


___________________________________________________________

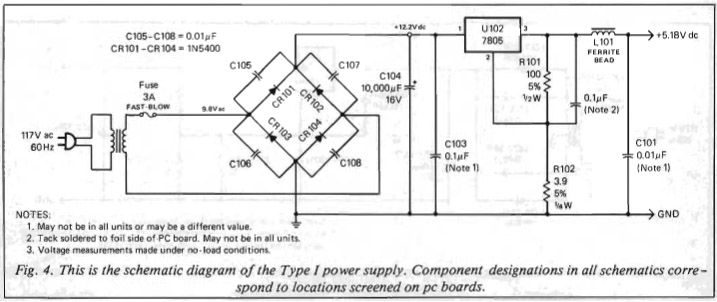

Poďme teda na prvú schému, typ zdroja číslo 1:


V európskych podmienkach samozrejme máme transformátor 230V/50Hz, to len také upozornenie - pre istotu. Na usmerňovacích diódach sú použité blokovacie kondenzátory, ktoré potláčajú rušenie vznikajúce pri usmerňovaní stridavého napätia. Potom je tam slušne veľký kondenzátor 10G a nasleduje klasické blokovanie obvodu 7805 dvomi keramikami 0.1uF.


Na výstupe je použitý odporový delič, ktorý zdvíha výstupné napätie z 5V na cca 5.18V. Malo to poslúžiť ako kompenzácia úbytku napätia na prívodnom napájacom kábliku do počítača. Pekné, ale vcelku zbytočné - pri zdroji 5V a prívode dlhom cca 1.5m vzniká úbytok na originálnych kábloch cca 75mV a tak je počítač stále napájaný v povolenom rozsahu 4.74-5.25V aj keď použijeme obvod 7805 tak že nezapojíme odpory R101 a R102 a vývod 2 obvodu 7805 priamo uzemníme.



Retro fandom samozrejme odporúčam dodržať všetky hodnoty, tam účel svätí prostriedky.


Pretože veľkä väčšina zdrojov dodávaných do Európy mala zdroje celé kompletne zaliate v nejakej pevnej epoxidovej hmote často boli problémy s dostatočným chladením - jednoducho zaliaty chladič nechladí tak dobre ako voľný - nič nového pod slnkom, ale nejako sa na to pri výrobe zabúdalo ...



Potom stačilo ak sa z nejakého dôvodu prerušil odpor R102 a na výstupe sa objavilo prakticky plné napájacie napätie zdroja (viac ako 10V) a počítač sa odporúčal do večných lovíšť ... k veľkej radosti majiteľa stroja.


Výhody:

Jednoduchá montáž, zaručene funkčné


Nevýhody:

Použitý Graetzov usmerňovač, t.j. úbytky na dvoch diódach pri usmernení, účinnosť zdroja zaručene menšia ako 50% = zbytočné teplo.


P.S. - ak to budete stavať, vždy najprv skúšajte zdroj naprázdno !




_______________________________________________________________________________

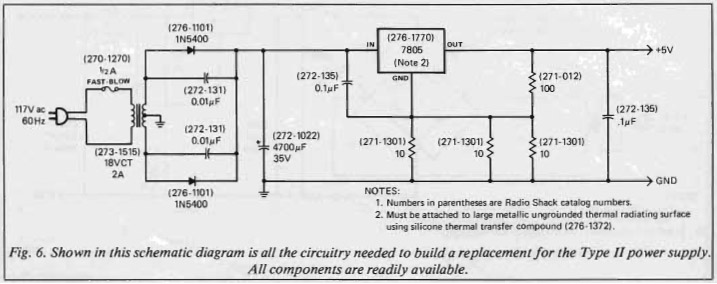

Nasleduje druhá schéma, typ zdroja číslo 2:



Zase v EÚ - trafo 230V/50Hz, zdroj má dve sekundárne vinutia.

Odrušenie je prevedené presne tak ako v prípade zdroja typu 1. vďaka dvojitému vinutiu treba len dve usmerňovacie diódy. Výstupné napätie je zase viac ako 5V, aj keď to tu nie je napísané, ale nepresahuje 5.2V. Viac tu k tomu asi nie je čo dodať. Všimnite si, že je použita iba polovičná kapacita kondenzátora na vyhladenie napájacieho napätia pred stabilizátorom.



Výhody:

Väčšia účinnosť vďaka použitiu iba 2 diód, komplikovanejší je transformátor, je možné použiť na vstupe (myslím tým výstupné AC napätie transformátoru) nižšie napätie



Nevýhody:

Tiež nízka účinnosť, ale to je dané u tohoto typu zdroja (lineárny stabilizátor)





_______________________________________________________________________________

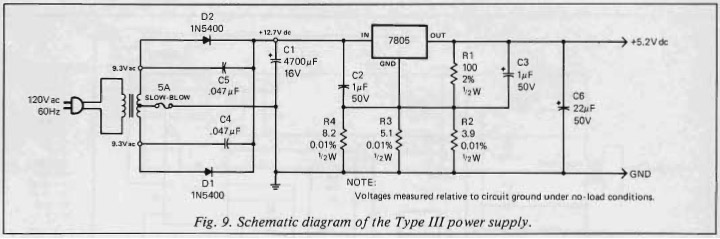

Nasleduje tretia schéma, typ zdroja číslo 3:


Zase v EÚ - trafo 230V/50Hz, zdroj má dve sekundárne vinutia. Zase stačí len polovičná kapacita hlavného kondenzátora.

Iný spôsob odrušenia, inak platí všetko ako pri type č.2.





________________________________________________________________________________

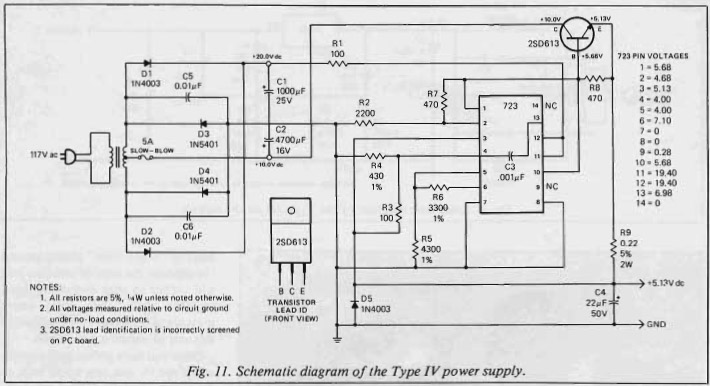

Nasleduje štvrtá schéma, typ zdroja číslo 4:


Zase v EÚ - trafo 230V/50Hz, zdroj má dve sekundárne vinutia.

Tak tu je zmena, použitý stabilizátor je typu 723 a je použitý pomocný výkonový tranzistor, 723 dokáže dodať sama osebe prúd max.= 150mA. Používa sa transformátor z dvojitým vinutím, pričom obvod 723 je napájaný dvojnásobne vyšším napätím ako sa objavuje na vstupe výkonového tranzistoru. Ak sa nemýlim v schéme by mala byť spojovacia bodka aj medzi vývodmi C1 na strane -, C2 na vývode -  a na spoločnom vývode D3 a D4. Zase stačí polovičná kapacita hlavného fitračného kondenzátora, pridaný je ešte jeden kondnezátor 1G, ktorý slúži pre filtráciu pomocného zdroja vyššieho napätia pre obvod 723 - nezabudnite na to, že pre svoju činnosť potrebuje tento obvod napájanie zaručene vyššie ako 10.5V, takže priamo by to jednoducho nešlo. Síce v článku sa tvrdí že zdroj dodá maximálne 1A, ale elektronická poistka je nastavená na prúd podstatne vyšší - skoro 3A. Tak sa s tým musíme nejako zrovnať. Samozrejme ten originálny chladič by nezniesol dlhodobejšiu záťaž s prúdom väčším ako 1A, na to to proste nie je stavané, skôr to vyzerá že sa jedná len o ochranu proti krátkodobému skratu, pri trvalom by sa výkonový tranzistor na tak malom chladiči jednoducho "upiekol".


Zase nízka účinnosť, ale inak perfektný zdroj, jeho fotografie si môžete pozrieť tu:

http://blog.3b2.sk/igi/post/Stary-zdroj-k-ATARI-Old-power-supply-5V-Atari.aspx






Priznám sa že som pôvodne tento zdroj ani nechcel obkreslovať - som tiež jeho majiteľom, ale keď je už tá schéma k dispozícii, no neuverejni to ! Tak som tú schému predsa len uverejnil.



Už som to spomínal, v tejto oblasti - teda pre zapojenie lineárnych stabilizátorov sa toho veľa nového vymyslieť nedá, ale občas je dobré si túto starú školu pozrieť. Prvé tri typy sa u nás skutočne objavovali - a ako som už spomínal fakticky vždy len ako zaliate verzie - oprava takéhoto pokazeného zdroja je dosť surová záležitosť, pretože treba "vykuchať" trafo a urobiť potom novú dosku zdroja.  Niekedy je to jediná cesta ako zabrániť zničeniu počítača - alebo potom si už priamo kúpiť malý spínaný zdroj 5V/2A a je po probléme.

___________________________________________________________

Na záver prikladám kompletný článok o týchto zdrojoch, je to pdf-ko v angličtine:

Atari XL XE Power Supplies.pdf (656,49 kb)

___________________________________________________________

Pre tých, ktorých to zaujíma viac sú tu odkazy na predchádzajúce dva články k danej téme o zdrojoch pre malé ATARI:

Prvá časť:

http://blog.3b2.sk/igi/post/Napajaci-zdroj.aspx

Druhá časť:

http://blog.3b2.sk/igi/post/Napajaci-zdroj-02-ATARI-power-supply.aspx

___________________________________________________________
