AMDEK AMDISK AMDC I, AMDC II, AMDC III - 3" floppy drive - motherboard. Part 2.

By Administrator at August 12, 2020 13:09
Filed Under: Atari



Už pri písaní prvej časti o 3" jednotke AMDEK II pre počítače Atari som skuhral na to, že nie sú dostupné žiadne fotografie vnútrajšku a teda nemáme predstavu o tom ako je to tam vovnútri zariadené. Síce k fotografiám vnútrajšku vlastného zariadenia som sa nedostal, ale fotografie motherboardu sa na webe objavili, našťastie.



Fotografie sú prevzaté zo serveru atariage.com - a my si môžeme pozrieť ako takáto základná doska pre použitie s Atari vyzerá:


Amdek 3" základná doska, kliknutím na obrázok dostanete jeho plné rozlíšenie.

autor foto: JR>



Amdek 3" základná doska, kliknutím na obrázok dostanete jeho plné rozlíšenie.
autor foto: JR>

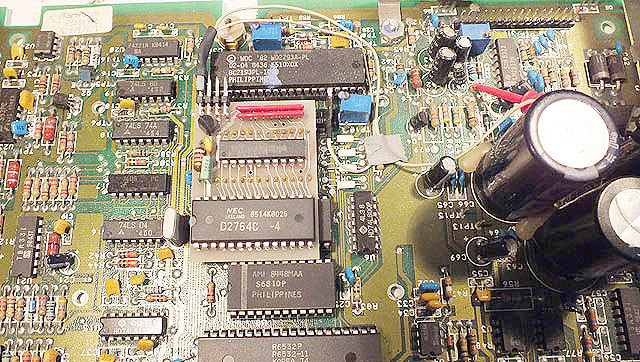

A teraz skúsim iba na základe fotografií urobiť nejaký ten popis:


Takáto samostatná doska by vedela priamo fungovať aj s FD jednotkami 5.25" bez akejkoľvek zmeny firmware.

Základná doska (rovnaká pre AMDEK I a AMDEK II) je uložená v hornej časti dvojitej disketovej jednotky, je v tom priestore uložená priamo tak ako je vyfotená na hornom obrázku t.j. čipmi smerom k hornému krytu, napájanie je riešené tak že na dosku sa priamo už zo zdroja dostáva +5V a +12V, čiže vlastný zdroj nie je priamou súčasťou základnej dosky (pripája na spodnej strane dosky). Doska je zhotovená s nepájivou maskou, kvalita základnej dosky je výborná, označenie použitých súčiastok vynikajúce - proste poctivá robota tej doby. Čo sa mimoriadne ráta - SIO konektory sú prišróbované, čiže tu nehrozí vytrhnutie z plošného spoja pri intenzívnom pripájaní a odpájani SIO kábliku. Na doske je označenie REV A čo naznačuje možnosť že tých revízií môže byť viacero. Čo je skutočne zaujímavé - je tu použitý procesor 6809, ten beží na 1MHz (clock). Síce je v zapojení použitý x-tal 4.00MHz (a vyzerá to tak, že je možné aj priamo osadiť x-tal 1MHz, ale tie sú - a aj boli - vždy skutočne o poznanie drahšie), ale použitý obvod pre sériovú komunikáciu 6850 je určený iba na komunikáciu na max. 1MHz (až jeho verzia označená 68B50 je na 2MHz), čiže spomenutá hodnota hodín pre procesor sa mení na istotu. Neviem ale vylúčiť že niektoré súčiastky - napríklad separátor dát a tak isto aj FDC kontrolér môže vyžadovať clock= 4.00MHz - i keď je to veľmi, veľmi málo pravdepodobné, proste bez schémy je to fakt ťažké.


- - - - - - - - - - -

Teraz popusťme uzdu fantázii:


Obvod sériového prenosu 6850 akceptuje clock mode ÷1, ÷16 a  ÷64. Ak máme 4.00MHz, najprv vydelíme :13 a následne :16 tak dostaneme rýchlosť =19.230Bd, čo je odchýlka cca 0.15% od presných 19.200Bd. Tak isto je možné že na doske skutočne chýba druhý x-tal, ktorý by bol práve pre rýchlosť 19.200Bd ... (dtto dostaneme pri 1MHz - mode ÷1 - ak delíme 52  - zase dostaneme =19.230Bd) -  čiže môžete si vybrať. Zvolený spôsob komunikácie cez uvedený čip asi bude ťažko prepínať na vyššie rýchlosti, leda ak 52:4=13, teda vedel by prepnúť na 4-násobnú rýchlosť - ale to sme asi už v ríši fantázie, skôr to bude trvale bežať na 19.200Bd.

(Koniec mudrovania ... Laughing)

- - - - - - - - - - -


Na doske sa nachádza tiež 1kB RAM (2x obvod 2114) čo je na tú dobu (1982) celkom dosť. Je tu aj Eprom 2732 (4kB), ktorá má na sebe vyznačený prístupový čas 450ns (obsah Eprom je k dispozícii v prvej časti popisu). Použitý radič je typu FD1797, na doske je výstup pre pripojenie ďalších 2x FD jednotiek (napr. 5.25") ktoré dokáže radič tak isto obslúžiť, použitý priamy konektor má štandartných 34 pinov - výstup priamo zo zariadenia ide cez rovnaký 34 pin konektor. FDC radiču predchádza floppy disk data separátor 9216 (malý 8-pinový čip). Nachádza sa tu aj 3-pinový jumper s označením A a B, tu len odhadujem že s ním viete nastaviť bootovanie jednotky na konkrétnu mechaniku (internú), alebo slúži pre možnosť botovania z externej FD.



Na doske je celkove použitých 28 kusov IO, označenie čipov:

 U1 - 4069
 U2 - 74LS04
 U3 - 6850
 U4 - 1797
 U5 - 6809
 U6 - 74LS174
 U7 - 74LS00
 U8 - 74LS257
 U9 - 2732
U10 - 2114
U11 - 2114
U12 - 74367
U13 - 74LS32
U14 - 9216
U15 - 74LS138
U16 - 74LS161
U17 - 74367
U18 - 74LS139
U19 - 74LS04
U20 - 74LS163
U21 - 74LS04
U22 - 7406
U23 - 74LS00
U24 - 74LS195
U25 - 74LS122
U26 - 74LS377
U27 - 74LS74
U28 - 74LS08



Šikovná doska, zvláda tohto hodne (tiež je tu k dispozícii paralelný port pre tlačiareň). Čo sa týka kapacity diskiet a celkového popisu - tak to bolo popísané v prvej časti.


Záverečnou pikoškou je to že celková veľkosť 3" FD  mechaniky v reáli je väčšia ako je u 3.5" FD mechaniky - hlavne sa jedná o vlastnú výšku FD mechaniky.


Ak chcete vidieť double jednotku AMDEK II v prevádzke (základná doska je vo videu položená na vrch zariadenia) tu je link na vzácne video:

AMDEK II - 3" for Atari - in action



V každom prípade je (bola) dvojitá 3" AMDEK II hodne zaujímavá disketová jednotka a je naozaj škoda že tak skoro zmizla z povrchu zemského.



P.S.:

Rozhodne by som takýto kúsok techniky chcel mať u seba doma, ale cena za ňu v dnešnej dobe by asi bola už poriadna pálka - a potom by nasledovala naháňačka 3" diskiet ... takže to asi bude z mojej strany len taký povzdych. Ešte len dodám, že AMDEK I bol v menšej kovovej krabičke s jednou FD mechanikou 3" špeciálne iba pre počítače Apple.

___________________________________________________________

Prvý, základný článok o jednotke AMDEK I a AMDEK II:
AMDEK AMDISK AMDCI, AMDCII 3" floppy drive.

___________________________________________________________

Vaše hodnotenie, Rate post:

Náhrada zdroja AC-5VX pre Fuji FinePix. Replacement AC-5VX power supply.

By Administrator at August 06, 2020 11:50
Filed Under: Non-Atari

Vlastním 2 staršie digitálne fotoaparáty Fuji FinePix S6500 a Fuji FinePix S9500, k tomu druhému som sa dostal len pred pár dňami. Pretože spôsob práce s nimi mi vyhovuje a dosť často potrebujem fotiť aj doma tak som si povedal že je načase si k nim zohnať zodpovedajúci napájací zdroj a teda ušetriť si neustálu výmenu dobíjateľných NiMH akumulátorov - i keď tie nové od SONY majú naozaj veľmi malé samovybíjanie.



Originálny zdroj má označenie AC-5VX, má výstupné napätie 5V/DC/2A. Síce sa dá ešte v dnešnej dobe zohnať, ale cena sa pohybuje od 33÷40.- Euro + poštovné. Tak som si povedal že prevetrám domáce zásoby spínaných zdrojov a pozriem sa či niečo zodpovedajúce uvedeným parametrom nenájdem.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.



A našiel som tento sieťový adaptér do firmy SONY:


Je malý, kompaktný, výstupné napätie je 5.2V/DC/2A. Rozmery sú: 87 x 50 x 28 mm.



Pôvodné určenie zdroja bol na napájanie PDA. Ešte k tomu výstupnému napätiu = 5.2V - vyhovuje aj pre napájanie počítača, povolený rozsah napätí na vstupe je 4.75÷5.25V, t.j. stále sme v povolenej hranici. Je zaujímavé že firma Fuji zvolila 5V zdroj na napájanie, pretože ak do fotoaparátu založíme 4x AA 1.5V článok (alkalický) tak fotoaparát pracuje zo 6V. Na druhú stranu - ak založíme 4x NiMH akumulátor (1.2V), tak zase sa bavíme o celkovom napájacom napätí 4.8V, to je ale zase hodne "tvrdé", teda akumulátory dokážu dodať celkom slušný prúd.


Tak isto som pohľadal či mám správny konektor do zdrojovej časti, Našiel som ho v nevyužitých konektoroch ktoré mi zostali po jednom prepínateľnom univerzálnom zdroji. Tu nebudem radiť aký konektor použiť, najlepšie je ho priamo vyskúšať, nejedná sa o nejaký neštandartný model, t.j. ak máte doma nejaký malý univerzálny zdroj s výmennými konektormi tak ho určite medzi nimi nájdete.


Zapojenie vývodov konektoru - stred +5V, obvod = Gnd.



Ale predsa len: vonkajší priemer konektoru má Ø=4mm, vnútorný je = 1.5mm, dĺžka konektoru čo sa zasúva = 10mm. Ak máte možnosť ísť s fotoaparátom do obchodu (GME a pod.) tak tam určite niečo po chvíli správne napasujete. Ten môj konektor má vyvedené na svojom konci 2 pevné nožičky a tak som si povedal že ho nebudem upravovať a na pripojenie som použil malú "čokoládku", je menšia ako tie čo sa dávajú priamo na plošný spoj s rozpätím 2.54mm, vývody sú pripájkované priamo na káblik  a následne boli  prekryté tepelne zmrštiteľnou bužírkou - nehrozí skrat.


Naprv skontrolujeme či máme správnu polaritu na výstupe konektoru - bez pripojeného fotoaprátu ! Po zapojení napájania môžeme nastaviť správny čas a dátum a začať digitálny fotoaparát používať - a je jasné že už nehrozí vybitie bateriek v nevhodnom okamžiku - Smile. Na druhú stranu - ak zdroj vypnete tak sa stratí nastavenie dátumu a času - toto platí iba v prípade že nemáte vložené batérie. Ak pripájate zdroj pri vypnutom fotoaparáte a vložených batériách tak o nastavenie neprídete, dtto platí ak odpájate zdroj pri vypnutom foťáku a sú vložené batérie. (Pod pripojením a odpojením zdroja rozumiem fyzické pripojenie a odpojenie konektoru napájania zo siete.) Keď sa fotoaparát sám vypne (2min. alebo 5min. nastavenie) a pritom je stále pripojený na tento zdroj tak samozrejme dátum a čas + nastavenie zostáva uchované. Takže pri domácom využívaní sa dá žiťaj bez batérie, tobôž ak následne vždy nastáva spracovanie fotografií hneď po nafotení (nakoniec - ak nesedia údaje foťák na to sám upozorní). Zdroj bez problémov počas práce dokáže nabiť blesk a teda máme k dispozícii kompletné funkcie digitálneho fotoaparátu.


Použitý spôsob pripojenia konektoru (90º uhol) tu dokonale vyhovuje (rátam s použitím fotoaparátu na statíve), použitie čokoládky umožňuje namiesto konektoru pre digitálny fotoaparát pripojiť iný konektor ktorý napája trebárs malé Atari a podobne. Vtedy zase potrebujeme skontrolovať správne zapojenie polarity na inom konektore pre nové použitie zdroja - tak isto ak potom následne zase chceme pripojiť digitálny fotoaparát !



Čo dodať ? Všetko doma bolo k dispozícii, robota bola na pár minút a bolo hotovo ... a čo na úplný záver ?:


Vždy najpr premerať čo je na výstupnom konektore a to bez pripojeného zariadenia !

(Je to o hodne lacnejšie ako opačný postup ...)


Najlepšie pravidlo je používať vždy jeden konkrétny zdroj iba na jedno použitie a mať ho správne označený, ak sa nerobí výmena - tak sa následne nerobia ani chyby.

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari - čriepky. Atari tidbits. 14.

By Administrator at August 01, 2020 08:20
Filed Under: Atari

Pikošky, zaujímavosti a informácie z oblasti 8-bitových Atari (niekedy je niektoré info aj trošku občas mimo "misu") o ktorých ste možno nevedeli, možno vedeli. Je to už 14-te pokračovanie týchto informácií.



___________________________________________________________


Začnem niečím skutočne "excelentným", odrbom ktorý som vydoloval na eBay:



Čo k tomu dodať ? Uvedený čip sa dá zohnať na webe tak za 1/40 uvedenej ceny. To srdiečko vpravo asi bude upozornenie na možnosť schytať infarkt ...Laughing

___________________________________________________________




Utrúsim pár slov aj o SIO konektore. Je to vec ktorá nám dodnes spôsobuje vrásky, pretože je to špeciálny konektor, teda aj samček aj samička, pričom dostatok konektorov ála samička je už celkom dobre vyriešený (a dostupný). Práve tento špeciálny a s ničím iným nekompatibilný konektor sa stal terčom kritiky jedného s najpovolanejších a tým je Joe Decuir (tvorca SIO protokolu). Práve použitím takto odlišnej súčiastky ktorá obmedzovala dostupnosť pripojenia periférií od iných výrobcov bola podľa neho vec ktorá tlačila predaje počítačov Atari smerom nadol. Zaujímavé zistenie a konštatovanie od niekoho kto bol priamo u zdroja. Je to ďalší kamienok do skladačky o tom čo vtedy ovplyvňovalo situáciu predajov na trhu.

__________________________________________________________



Pozrime si zase nejakú tú reklamu z rokov minulých ... uvádzam to preto, lebo v tej dobe sme o takýchto veciach ani nechyrovali a až s odstupom rokov vidíme ako sme u nás doháňali západ. Našťastie pre nás - než sme ho dohnali a predbehli - tak prišiel rok ´89.



Kopírka pre cartridge - 1/1985



1/1987 - tak tomu hovorím aj ja bonanza ... (v tej dobe).


Firmu Supra Corporation sme u nás poznali skôr ako výrobcu vynikajúcich modemov, ale ako vidieť začínali aj s iným portfóliom.

_____________________________________________________



Asi ste vedeli že Atari kedysi malo na trhu aj svoje kalkulačky:


1/1987



Ale tých kalkulátorov sa vyrábalo predsa len viacej typov ako jeden (inzerát presne o rok neskôr):


1/1988

_____________________________________________________



A teraz jedna zaujímavá vec - je nová, dostupná náhrada originálneho čipu POKEY:


Funguje ako pôvodný čip, dá sa prepnúť na stereomód (2x POKEY) a tak isto sa dá prepnúť na režim 4x POKEY ... obvod je momentálne dostupný na eBay (stačí vyhľadať podľa kľúčových slov na krabičke), ale pripravte sa na cenu ktorá je dosť vysoká (cca 60.- USD), prirátajte poštovné. Ako vidíte dodáva sa v naozaj slušivej krabičke. Jedná sa skutočne o naozaj zaujímavú alternatívu pôvodného čipu - pritom kompatibilita s pôvodným obvodom POKEY je 100%-ná.

______________________

Doplnené 02.08.2020 (link):

Dex sa vyjadril že údaje čo uvádzam nie sú presné, tak si prosím prečítajte najprv tento materiál než si niečo objednáte...

(Ďakujem dexovi za opravu.) (link):
Manual POKEY MAX

___________________________________________________________



Teraz sa pozrieme na značenie čipov použitých v počítačoch Atari:





http://www.atarihq.com/danb/AtariChips.shtml

Hlavná stránka:

http://atarihq.com/mainsite/

________________________________________________________________________________





Kde sa dajú uvedené čipy v dnešnej dobe zohnať ? Firma Best Electronics USA - bohužiaľ neposielajú mimo USA...

Zoznam dostupných súčiastok spolu s cenníkom:

http://www.best-electronics-ca.com/custom-i.htm

hlavná stránka:

http://www.best-electronics-ca.com/

_____________________________________________________



Príjemná správa - Atariteca zase funguje !, len používa nový názov domény (a nám stačí použiť prekladač zo španielčiny):

https://atariteca.net.pe/



ukážka:

Mňa práve najviac potešila dostupnosť hradvérových úprav.



A ako vidieť postupne sa to stále viac plní článkami.

___________________________________________________



Zaujímajú Vás externé príkazy pre Sparta DOS ?




http://www.mixinc.net/atari/download_a8/sdcom.htm

_________________________________ ________________________



Ako si postaviť procesor 6502 na obvodoch TTL ... :

http://www.baltissen.org/newhtm/ttl6502.htm

Určené pre maximálnych kluďasov ktorí disponujú veľkým prebytkom voľného času.

_________________________________________________________



Nejaké tie pdf súbory na čítanie (ohľadne Atari):

http://www.mixinc.net/atari/books/

__________________________________________________



Pozrime si tabuľku vyrábaných počítačov Atari spolu s dátumom začiatku predaja:

Item : Manufacturer: Date:
Atari 400 with Aftermarket Keyboard  Atari November 1979
Atari 800  Atari November 1979
Atari 400  Atari November 1979
Atari 1200XL  Atari 1982
Atari 800XL  Atari 1983
Atari 600XL  Atari June 1983
Atari 520 STFM                          Atari  1985
Atari 65XE                        Atari  1985
Atari 520ST (boxed) + Ext.hdd + software      Atari 1985
Atari 520 STM  Atari January 1985
Atari 1040 STE Atari 1986
Atari 520 STM  Atari September 1986
Atari Mega ST 2  Atari 1987
Atari ST Mega 1040 Tower Power  Atari 1988
Atari 520 STE  Atari 1989
Atari 1040STF  Atari 1989
Atari Portfolio                         Atari 1989
Atari Stacy 2  Atari December 1989
Atari TT030  Atari 1990
Atari Falcon  Atari 1990
Atari Mega/STE  Atari 1991

____________________________________________________



Ďalší "pekný" homemade monitor na predaj ... teraz na aukro.cz:



Je to zmenšený obrázok, ale aj na povrchu sa nachádzajú šróby čo ten zázrak držia pokope.

Predná strana vyzerá že je zo sololitu.

Nekúp to ...

___________________________________________________________





Viete čo je Atariduino ? (Atari na internete).

Atariduino 2.0

____________________________________________________



Máte problém s ND pre jednotku LDW Super 2000 ?





(Atari CA-2001 / LDW Super 2000 - opravná sada pre diskovú jednotku)

LDW Super 2000 ND

__________________________________________________________



Rozšírenie pamäte RAM, ako funguje port B (poľské stránky):

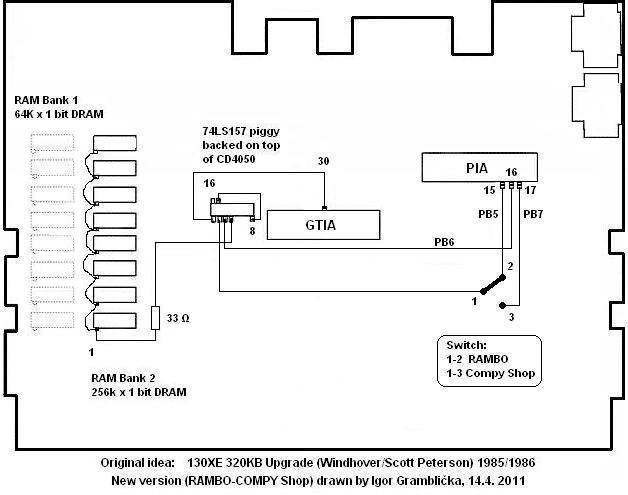

RAM_port B



___________________________________________________________



Úryvok z momentálnej ponuky na bazoši (telefón nahradený xxx):


(ATARI-800XE) Predám tento nález-legendárny klasický stolový počítač v slušnom stave aj s pôvodným príslušenstvom: orig.zdroj a kazetový rekordér, súčasťou je aj náhradný starý joystick na prísavky, očistený stav / Cena za celok 80euro, bez záruky=VOLAJTE-0911 xxx xxx-nie SMS-Analfabeti Neotravovať!

Meno:
    retro

Telefón:
    000... zobraz číslo

Lokalita:

045 01 Košice-okolie

Skutočne otvorená náruč pre všetkých kupujúcich ...  Tongue out

____________________________________________________



A ešte jeden na Bazoši:



Niekedy sú tie baktérie fakt veľké ... a aj ťažké. Tongue out

___________________________________________________________

Vaše hodnotenie, Rate post:

Prázdninový road trip 2020 - Brno, Radim Polášek a Atari.

By Administrator at July 31, 2020 08:30
Filed Under: Atari

Už dlhšiu dobu som si chcel osobne pokecať s Radimom, ale tie všelijaké obmedzenia (vyššia moc) čo sa v tomto roku nakopili našemu stretnutiu bránili, tak nakoniec včera sa to podarilo. Navštívil som ho doma, v Brne a posedeli sme sme spolu pár hodín - viac ako som plánoval (moja vina ...).


Vyrazil som včera ráno, za necelé dve hodiny som bol u neho, navigácia pracovala spoľahlivo. Parkovanie u neho pred domom naprosto bez problémov, zvonček fungoval tiež a tak sme sa za chvíľu videli. Jeden z dôvodov návštevy bol ten že som si niečo u neho objednal a chcel som to vyrovnať (a nakoniec som si aj tak ešte niečo zobral navyše).



Videl som veľmi pekne prerobený počítač Atari z všetkýmo možnými vymoženosťami, tak isto aj druhý počítač kde je zabudovaný interface pre flash kartu namiesto hdd. Pretože som sa prišiel porozprávať tak sme nepitvali jednotlivé počítače aby z toho boli fotografie, ale to sa snáď dá pochopiť že som k nemu nešiel na návštevu z nažhavenou a pripravenou sadou šróbovákov ...



Zabudovaný hdd (compact flash karta), SIO2PC, Sparta DOS, stereo, 8x OS a všeličo navyše

- naozaj prevedená pekná robota.

(Binárne prepínanie OS má tú výhodu že hmatom sa dá určiť ktorý OS je nastavený.)



No, vyhral sa s tým počítačom.



Niektoré Atari počítače som videl aj otvorené, Radim razí zásadu ak je niečo navyše nech je to samostatnej doske a žiadne pájkovanie vovnútri počítača. Dosky plošných spojov si navrhuje sám, vyzerá to potom vovnútri mašiny neskutočne dobre a je za tým aj poriadne skutočný kus práce. Tak som sa nad tým zasedel (zasnil) - a zapozeral tak, že som zabudol fotiť ... takže tu sorry, nemám žiadne foto, som len dosť z miery vyvedený atarista.


Potom si pozrel jeho pracovný "kutloch", no, je to pekná miestnosť a je vidieť že Radim naozaj nezaháľa. Aby ste nezávideli - tu som radšej schválne nefotil ... ešte teraz to mám pred očami. Radimov záber čo sa týka počítačov je širší ako môj a teda mimo iného má čerstvo postaveného Harlequina (kópia ZX Spectrum) - ako sám skonštatoval, osadené je všetko čo tam treba, len ešte nemal čas to spustiť - ako sa sám vyjadril ak to náhodou okamžite nenabehne tak zase strávi pár dní hľadaním chyby. Toto poznám osobne, čiže bez ďalšieho iba no comment. Tak isto pekná C64, ktorá má 100%-nú mikrospínačovú klávesnicu s krásnym chodom tlačítok.



Ale nejaké veci som u neho predsa len vyfotil:


3.5" FD jednotka, moderná verzia dosky Atari XF551 - motherboard je od Zaxona.

Mňa teší že Zaxon dosku robil podľa mojej schémy.


SDRIVE zabudovaný v mini krabičke od Radima, vytlačené na 3D tlačiarni -  je to naozaj maličké.


ZX Spectrum 128kB na tradičných čipoch (namiesto obvodu ULA), čistá práca, prevedenie je fakt pekné.

A tých čipov je na doske je naozaj hodne, cez 50.


No a ja som si odniesol domov tieto 2 doštičky pre RAM 2x 6810 čip (rozšírenie USdoubler) ...

(Minimálne ešte jeden US doubler chcem do jednej mojej Atari 1050 zapojiť.)


Potom už len nasledovala cesta domov, trošku som sa povozil, priama cesta z Brna do BA sa prerába, ale nakoniec som sa po chvíli dostal na diaľnicu. Za necelé 2 hodiny som bol doma, no problem. Dokonca aj blbci na cestách dnes asi mali pauzu takže cesta ďalej už nestála za nejakú zmienku.



Ďakujem Radimovi za výbornú kávu (mimo iného) a za príjemne strávený rozhovor.

Nech sa Ti ďalej darí a tak isto aj Tvojmu bastleniu !

___________________________________________________________

02.08.2020

Radim našťastie na moje volanie o pomoc s foto zareagoval a poslal mi fotky ktoré mi tu tak chýbali ... ďakujem !



foto: Radim Polášek


foto: Radim Polášek


foto: Radim Polášek


foto: Radim Polášek

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari - čriepky. Atari tidbits. 13.

By Administrator at July 13, 2020 16:05
Filed Under: Atari

Ďalšie prázdninové čítanie, teda dnes skôr obrázková prechádzka. O Atari, sem-tam už aj o inom - ale hlavne pohodové posedenie na vecami už "mierne" minulými ...



___________________________________________________________



Jedna z mnohých štúdií pre logo firmy Atari.

___________________________________________________________


Atari - a pán Jerzy Sobola, dve skutočne nerozlučne spjaté veci. Vďaka jeho súhlasu na zverejňovanie ním nakreslených schém (rok 2010) som sa rozhodol založiť svoju webovú stránku, jednoducho mu len chcem zložiť poklonu za to čo pre nás urobil (a stále robí). Vďaka ! Foto prevzaté z atariki.krap.pl
___________________________________________________________


Neviem, nejdem to hľadať, možno som to už uverejnil, ale aj tak - takáto batéria Atari 1050 sa len tak nevidí ...

Foto prevzaté z atariage.com

___________________________________________________________


Pre Atari bol k dispozícii celkom slušný sortiment toho čo sa dalo kúpiť.

___________________________________________________________



foto prevzaté z: atarihotels.com

(Na počudovanie - vzhľad by mal byť charakteristický pre našu značku. Laughing)



Neviem či ste zaregistrovali že v USA sa chystá (prebieha ?) výstavba siete Atari hotelov zameraných na videohernú kultúru. Tento vcelku zaujímavý biznis plán sa má vykonať za podpory spoločností GSD Group a True North Studio, prvý hotel otvorí svoje brány v meste Phoenix (štát Arizona).

Aj keď celý projekt je hodne skúpy na nejaké informácie, hotely budú ponúkať viacero virtuálnych ciest ako zaujať svojich hostí. Od VR cez AR až po klasické hranie sa na konzolách. Očakávania sú veľké, rozhodne ide o jedinečný projekt, ktorý môže zaplniť dieru na trhu ale rovnako má šancu aj zlomiť väz jeho iniciátorom. Prvý hotel by mal dokončený koncom roku 2020.
Pokiaľ bude startup úspešný a pokusný hotel v Arizone by to mal jasne ukázať, tak hlavný investor GSD Group následne plánuje vykonať výstavbu aj v ďalších mestách naprieč USA, ako Austin, Chicago, Denver, Las Vegas, San Francisco, San Jose a Seattle.

Ako to už býva, objavili sa už prvé problémy s financovaním, tak uvidíme ako to dopadne. Prvotná informácia hovorí o tom že Atari by malo profitovať 5% z celkového príjmu.

Tak si počkajme či sa návrat do sveta herného priemyslu podarí, ale radšej by som odložil ružové okuliare ... koronavírus tomuto určite priať nebude.

____________________________________________________________


Sám počítač Atari XEGS (mal som tu uvedené chybné označenie ako Atari 65XE - aj majster tesár sa občas utne ..., ale už je to tu opravené) nevlastním, tak si aspoň pozrime ako vyzerá základná doska a aké je na nej rozloženie komponentov:

Myslím si že veci sú tu jasné a teda zdržím sa nejakého ďalšieho komentára.

___________________________________________________________



Ďalšie inšpirácie pre modderov:


Prerobená Atari 1050, pod ňou Atari XF551 vo verzii FD jednotky 3.5" a pod tým ešte Black box.

foto prevzaté z atariage.com

_____________________________________________________

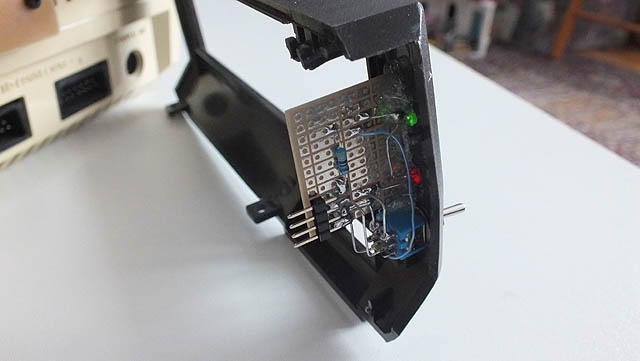

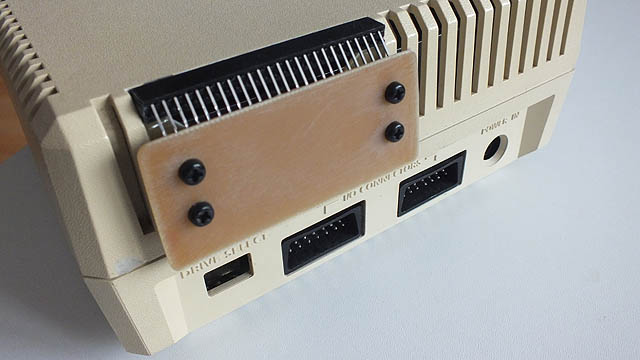

Pre tých ktorí neradi zasahujú do predného panelu ale nechcú prísť o výhodu moddingov disketových jednotiek Atari XF551:


Menej invazívne, pritom stále funkčné. Nevýhoda ? Na prvý pohľad nevidíte v akej polohe je nastavený prepínač. (Ruku na srdce po krátkej dobe poväčšine používame napevno jednu polohu.) Čo tu môže byť problém ak neurobíme oddeliteľnú kabeláž - každý krát ak niečo robíme musíme odšróbovať aj prepínač - ak použijeme konektory tak to bude o poznanie pre nás príjemnejšie pri rozoberaní.

___________________________________________________________



Dobová reklama na 1050 Duplicator:



Dátum uverejnenia - 02/1986 ...

_____________________________________________________

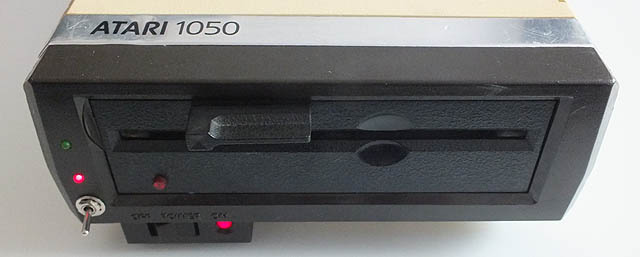

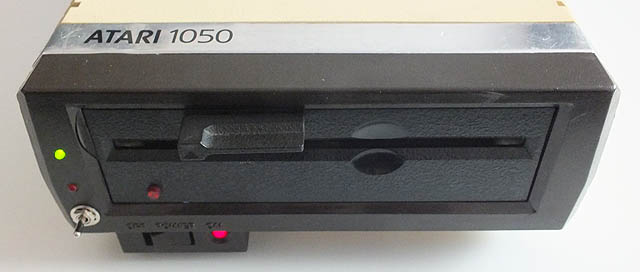

Ďalšia úprava predného panelu Atari 1050 - úhľadné prevedenie, ale skúste

zistiť bez popisu na čo ktorý prepínač slúži ...

_____________________________________________________



Teraz opustíme Atari:


Takéto skrinky slúžia ako inšpirácia ako si urobiť dvojdisketovú jednotku(5.25")  svojpomocne

- akurát teda kde zohnať skrinku ...

_____________________________________________________


Dtto v prevedení pre 3.5" mechaniky.

_____________________________________________________



Neodolal som, toto tu má zaručene svoje miesto (nedávna ponuka na Bazoši):



Samodomo úprava televízoru Pluto s novou antislnečnou ochranou ...

(Vyzerá to na plech.)

Pritom Pluto je v slnečnej sústave najďalej ...Tongue out

(Kam sa hrabem s mojím 5" monitorom.)

Predstavte si, napriek tomu - nekúpil som to.
___________________________________________________________


A na záver ešte jeden pekný záber ...


No comment ...

___________________________________________________________

Vaše hodnotenie, Rate post:

07-08_2020 Blog, Notes.

By Administrator at July 01, 2020 17:34
Filed Under: Blog

01.07.2020

Sú tu prázdniny, učitelia oslavujú voľno (zjavne ho mali tento rok nedostatok ...), ale platy išli naplno. No, treba si vedieť vybrať povolanie. Ako už po niekoľkýkrát si cez prázdniny vyberiem aj ja voľno, nech mi prídu myšlienky aj na niečo iné. Ak dožijem tak sa stretneme po prázdninách ...



____________________________________________________________

13.07.2020

13-te prázdninové pokračovanie čriepkov:
Atari - čriepky. Atari tidbits. 13.

_____________________________________________________

31.07.2020

Výlet do Brna k Radimovi Poláškovi:
Prázdninový road trip 2020 - Brno, Radim Polášek a Atari.

_____________________________________________________

01.08.2020

Tak sme sa prehupli do druhého prázdninového mesiaca, zase nejaké tie drobné čriepky:
Atari - čriepky. Atari tidbits. 14.



____________________________________________________________

02.08.2020

Radim mi našťastie poslal foto o ktoré som ho požiadal a tak sú doplnené do článku z 31.07.2020

____________________________________________________________

06.08.2020

Náhrada originálneho napájacieho sieťového zdroja pre digitálne fotoaparáty Fuji FinePix S5600 a Fuji FinePix S9500:

Náhrada zdroja AC-5VX pre Fuji FinePix. Replacement AC-5VX power supply.

_____________________________________________________

12.08.2020

Ďalšie doplnkové informáciekdisketovej jednotke AMDEK II a III:
AMDEK AMDISK AMDC I, AMDC II, AMDC III - 3" floppy drive - motherboard. Part 2.

____________________________________________________________

Vaše hodnotenie, Rate post:

Vysokorýchlostný prenos dát. High speed transfer. Atari 600XL.

By Administrator at June 24, 2020 14:44
Filed Under: Atari



Ako si upraviť počítače Atari 800XL, Atari 800XE, 130XE na rýchly sériový prenos dát som už popísal - dnes sa pozrieme ako to isté dosiahnuť na počítači Atari 600XL. V prvom rade - tá úprava na vysoké rýchlosti dáva zmysel len vtedy ak máte rozšírenú RAM minimálne na 64kB čo sa dá považovať za najnižší štandard potrebnej RAM pamäte. Majiteľov Atari 600XL bude v našich radách (a končinách) asi pomenej, ale je to veľkostne a teda aj svojou priestorovou "skladnosťou" mimoriadne šikovný počítač.

Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.


Čo si všimneme hneď - označenie kondenzátorov ktoré bude treba vybrať (t.j. odpojiť, vyletovať, "vycvaknúť alebo vyštípať") je iné ako na počítačoch Atari 800XL, Atari 800XE a Atari 130XE. Prečo to tak je - boh vie, zoberme to teda ako holý fakt s ktorým sa treba zmieriť. Poďme si pozrieť číselné označenie na časti schémy odkiaľ vedú tieto súčiastky priamo na obvod POKEY:




Z obrázku je zrejmé že sa potrebujeme zbaviť označených dvoch kondenzátorov - C89 a C90. Takže ich už teraz len na doske identifikovať a následne odstrániť. Otvoríme počítač a zameriame sa na oblasť ktorá sa nachádza tesne pred SIO konektorom - pri pohľade z prednej strany. Ak si pozrieme túto časť schémy tak je vidieť rozdiel v tom že Atari 600XL nepoužíva 100Ω odpory v ceste signálov Data_In a Data_Out tak ako to má ostatná rada počítačov XL a XE.




Jedná sa o týchto 8 súčiastok čo sú priamo pred SIO konektorom, vyzerajú ako diódy - ale

pozor, nie sú to diódy ale kondenzátory, klamú telom. V počítači je ešte mnou  dodatočne

zabudované tlačítko Reset (celkom vpravo hore).





Posledný obrázok už ukazuje miesto konkrétnej dvojice vyštípaných kondenzátorov (je to najjednoduchšie riešenie ako ich odstrániť) a pod nimi je už pekne vidieť aké bolo ich označenie. Ak ich vyštípeme - nie je potrebné vyberať von celú základnú dosku. Nejaké označenie na foto považujem už za zbytočné, rozdiel oproti predchádzajúcej fotografii je jasný a ktoré sú vybraté súčiastky je definované tiež.

(Dá sa to urobiť priamo tak že netreba vôbec odpojiť prívody ku klávesnici, stačí klávesnicu len položiť nabok - práve takto som to urobil aj ja.)



Teraz si pozrime ukážku prenosu rýchlosťou 110598bit/sec., použitý je pôvodný operačný systém počítača Atari 600XL, zozadu nastoknutý RAM modul pre 600XL od Ctirada (t.j. 320KB RAM Rambo, 192kB Compy Shop), použitý software na strane PC - RespeQt ver.5.2, netbook i-Buddie, nasadený je Lotharekov SIO2PC USB modul - tu máme v reáli ako dlho trvá načítanie diskety typu ED (Medium), t.j. 128kbyte dát:





Video

A600XL_Hispeed transfer.mp4 (7,77 mb)



Za túto malú cenu tejto úpravy dosiahneme oveľa vyššiu možnú sériovú prenosovú rýchlosť aj na tomto najmenšom prckovi z počítačov Atari - a za to táto drobná úprava naozaj stojí. A kopírovanie sa stáva naozajstnou zábavou, pretože trvá len zlomok pôvodného času - a čas je čím sme starší naozaj cennejší.

___________________________________________________________

Popis ako na vysokorýchlostnú úpravu počítačov Atari 800XL, Atari 800XE a 130XE bol popísaný v tomto článku:
Vysokorýchlostný prenos dát. High speed transfer. Atari 800XL, Atari 800XE, 130XE.



Ctiradov modul 320XL pre Atari 600XL:

http://blog.3b2.sk/igi/post/08_2010-Blog-Notes.aspx

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari 1050 - ICD US doubler. Part 8. 2x firmware.

By Administrator at June 19, 2020 09:30
Filed Under: Atari

Atari 1050 - 2x firmware



Nie každý potrebuje mať "nadupaný" stroj so všetkými vymoženosťami, niekedy stačí mať k dispozícii niečo menšie - a teda aj jednoduchšie, čiže nevyžadujeme mať dostupnosť viacerých firmware ktoré nespočítame na prstoch jednej ruky. Dnešný popis sa bude týkať možnosti mať v jednotke upravenej na US doubler dostupný 2x firmware, teda je možné prepnúť na 100%-nú kompatibilitu s pôvodnou Atari 1050 a tak isto môžeme prepnúť jednotku do režimu US doubler. V naprosto drvivej väčšine práve toto zapojenie pokryje nami požadované potreby.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.



Zapojenie je veľmi jednoduché - vyžaduje použitie 8kB Eprom 2764 namiesto pôvodnej Eprom typu 2732 aby sme tam dostali miesto potrebné pre 2x 4kB obsah. Je to vcelku triviálne a nie je tam žiaden zádrhel ani tu nie sú nejaké nečakané nepríjemnosti. Znova platí že do týchto prerábok by mal ísť len ten čo vie čo treba robiť - teda napríklad mimo iného prepojky na základnej doske Atari 1050 musia byť nastavené na použitie pamäte Eprom (nie PROM !), viď schéma vlastnej jednotky.



Náhrada pôvodnej 4kB Eprom 2732 novou 8kB Eprom 2764.


Zapojenie má piny pôvodných 24 pinov zapojené presne 1:1 a to tak, že nová 28 pin pätička sa založí podľa obrázku. Medzi piny 27 a 2 sa vloží odpor 4k7, piny 26,27,28 a 1 sú navzájom prepojené. Odpor (miniatúrny) je uložený priamo vovnútri pätičky aby nezaberal zbytočne ďalšie miesto. Ak je pin č.2 v log.1 sú vybraté 4kB v hornom 8kB priestore, ak je v log.0 tak sú vybraté spodné 4kB z 8kB priestoru. To je všetko. Po skúsenostiach s doštičkou od Radima Poláška som na túto doštičku nedal kondenzátor M1 do napájania (dá sa pridať), cestičky sú krátke takže to chodí spoľahlivo aj bez neho (originál kapacita je už na základnej doske, teda nie ďaleko).



Nasleduje obsah ktorý bol vybratý ako najlepší firmware z mne dostupných:

- spodné 4kByte - firmware L (Atari)

- horné 4kByte - firmware US doubler SpeedStep

2xfirmware_L_USDSS.bin (8,00 kb)



Zvolený firmware pre A1050 je známy pod označením verzia L (t.j. funguje s radičom WD2793 a tak isto aj s WD2797 - ten ale musí mať pin č.25 vyhnutý von z pätičky aby fungoval). Zapojenie vyžaduje použitie 8kB Eprom (2764) aby sme tam dostali nám potrebné 2x 4kB obsahy. Druhý obsah je známy ako Atariage 1050 USDoubler with SpeedStep.



A teraz sa pozrime ako taká doštička pre 2x firmware môže vyzerať:


Súčiastok je skutočne minimum.



Zo spodnej strany je prepojení tak isto minimum.

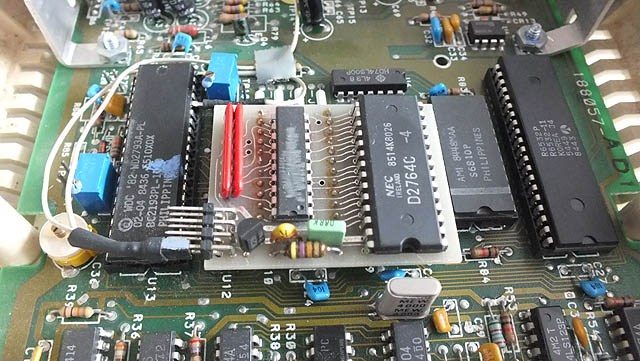

Osadenie doštičky do základnej dosky. Ak niekoho zaujíma prečo na doske nie sú ostatné čipy - táto doska je kaput (dobré čipy sú odložené na ND) a mám ju práve na takéto účely, pretože potom nemusím vždy vyberať základnú dosku von aby som mohol niečo otestovať či sedí dobre na svojom miesto - toľko k tomu.


Pretože konektor na doštičke pre skratovanie (teda vlastne je to jumper) je osadený o jednu

pozíciu vyššie tak jeho vývody nezavadzajú x-talu 4MHz osadenému na základnej doske

(idú pekne nad ním).



Eprom napálená  a už označená.

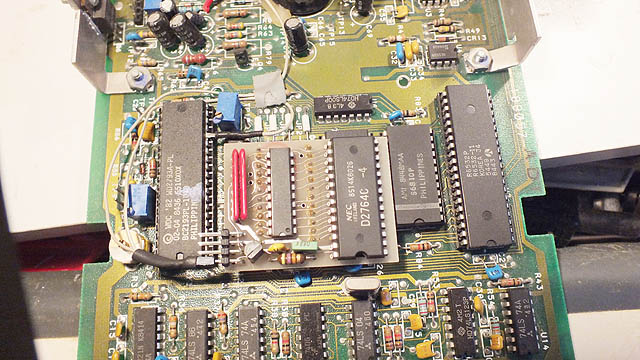

Predný pohľad na konektor, pekne vidieť že zrážka s x-talom naozaj nehrozí.

(Je neporiadne zastrčený prívod v konektore ...)



Dtto, ale pohľad od SIO konektorov smerom dopredu.


Pre toto použitie nie je potrebné mať za každú cenu vyvedené tlačítko Reset, stačí vypnúť vlastnú jednotku, prepnúť na druhý požadovaný firmware a jednotku zase zapnúť. Fajnšmekri (teda ak chcú) si Reset môžu vyviesť na predný panel a prepínať firmware aj počas zapnutého napájania - samozrejme nie počas čítania, alebo zápisu na floppy. Jediná vec navyše ktorú ale vrelo odporúčam - je možnosť zabudovať si blokovanie režimu Write protect, pretože potom môžeme zapisovať aj na prelepené diskety, t.j. vieme používať aj druhú stranu diskety (flippie režim), takže toto je vec naozaj príjemná.

Obidve uvedené veci som už popísal, čiže ďalej to tu pitvať nebudem.


Celé sa to dá postaviť za niekoľko desiatok minút, väčšou robotou je vyviesť na predný panel prepínač režimu Write protect On/Off a zabudovať tam aj tlačítko Reset. Tu len pripomínam že prepínač režimu Write protect On/Off a aj tlačítko Reset je možné vyviesť aj na zadný panel (potom zase ale nevidíte na nastavenia prepínačov), niekto proste nemusí mať rád zásahy do predného panelu ... mne osobne zase vyslovene vadí ak sú ovládacie prepínače umiestnené na bokoch disketovej jednotky, nepovažujem to za dobré miesto - ale to je môj názor na ve - zase ak to tak máte urobené tak si to nastavenie na boku jednotky poväčšine viete bez problémov prečítať ... ja to zase radšej dávam priamo na predný panel, ale je to naozaj vecou vkusu.

___________________________________________________________

Doplňujúca poznámka:

Keď som už v tom fotení rozbehnutý, občas bývajú problémy ako pochopiť zapojenie (a hlavne nastavenie) dvojitého prepínača pre voľbu čísla disketovej jednotky Atari 1050. Tak sa na to pozrime, dúfam že teraz už je to naozaj prehľadné a jasné:

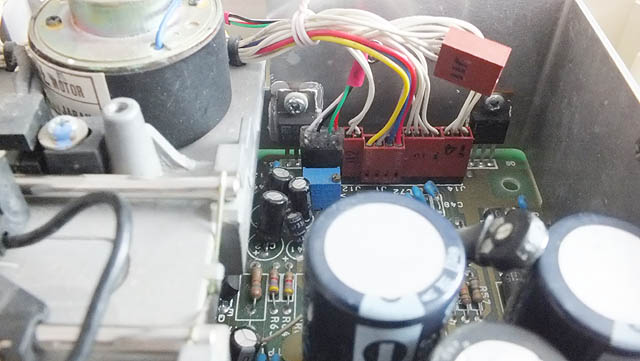

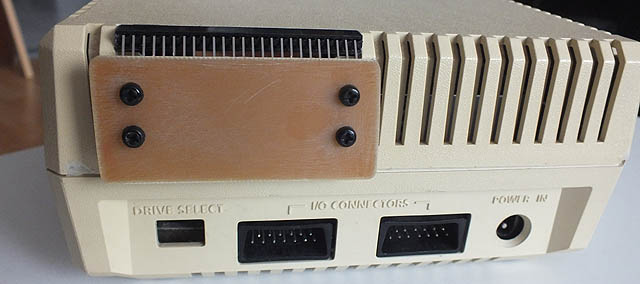

Voľba - Atari 1050 - drive 1

___________________________________________________________

Voľba - Atari 1050 - drive 2


___________________________________________________________

Voľba  - Atari 1050 - drive 3


___________________________________________________________

Voľba  - Atari 1050 - drive 4



P.S.:

Ak základnú dosku budete mať niekedy takto vybratú von, nezbudnite do prepínača nastriekať Kontox, Kontakt 40, Kontakt 60, Kontakt 61, Kontakt 701, Kontakt Gold 2000, Tuner 600, Cleaner 601 alebo niečo podobné na prečistenie kontaktov, oxidácia kontaktov je skutočne naozajstná sviňa a "odmení" sa Vám problémami vtedy kedy to najmenej očakávate (a potrebujete). Tak im predchádzajte.

___________________________________________________________

Part 1 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler.aspx


Part 2 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-2.aspx



Part 3 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-3.aspx



Part 4 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-4.aspx



Part 5 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-5.aspx



Part 6 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-6-Speed-stepping.asp



Part 7 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-7-7x-firmware.aspx

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari 1050 - ICD US doubler. Part 7. 7x firmware.

By Administrator at June 17, 2020 07:45
Filed Under: Atari



To by som asi nebol ja keby som si nevyrobil do jednej mojej jednotky Atari 1050 upravený firmware (teda presnejšie dal som si tam priamo 7x firmware) na všetky možné testovania. Tu som už upustil od dostupnosti jednotiek nad označením D4:, čiže jednotky s označením D5: a vyššie tu už nenájdete. Dnes to asi už bude mať málokto, takže nemyslím si že by to niekomu malo vadiť.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.


Pre plné využitie všetkých firmware treba aby disketová jednotka Atari 1050 mala v sebe už prevedenú úpravu na ICD US doubler (ak nemáte zabudovaný US doubler tak posledné štyri firmware - č.3, 4, 5 a 6 nebudú funkčné). Firmware č.3 som objavil len pred pár dňami v svojom domácom archíve a zaradil som ho tak isto do Eprom aby som ho mohol otestovať.


Takto potom môže vyzerať doštička s osadenou Eprom 27256:


Zľava: +5V, nezapojené, nasleduje bit 4, 2, 1.



Dtto.


Celý tento osadený nový"soklík" ide na miesto pôvodnej Eprom 2732.



Veľmi jednoduchá doštička.



Tu použitý prepínač má dostupných iba 7 polôh (je z nejakého starého SCSI zariadenia, tam č.7 vždy bol radič SCSI a teda tento konkrétny prepínač nastaviť vyššiu polohu ako je číslo 6  "nevie" -  tu to ale naozaj nevadí, máme aj tak k dispozícii spolu 7 polôh prepínača - teda  v rozsahu 0÷6. Pre normálne používanie budú určite stačiť polohy dve (jedna pôvodný firmware + druhá poloha bude niektorý US doubler), k tomu sa dostanem v niektorom z ďalších článkov. Pretože chcem niektoré veci vyskúšať a takto nemusím meniť jednotlivé malé Eprom medzi sebou ako na bežiacom páse ... to sa mi ráta.

Wink



Pretože využívam iba 7x 4kByte, t.j. iba 28kByte z celej hodnoty dostupných 32kByte, tak posledné 4kByte v pamäti Eprom sú voľné a tak som sem umiestnil popis -  je to prehľadné a jasné a ak stratíte popis aj tak sa nič strašného nedeje, prečítate si rozmiestnenie jednotlivých firmware priamo v binárke. (Len sa treba potom do nej pozrieť.)



A teraz ešte podrobnejšie:


Poloha 0 - Atari 1050 firmware verzia J, rozsah čísel jednotky D1÷D4, boot O.K.
                   /k dispozícii hustoty - Single (90kb), Medium (128kb), pôvodná jednotka/

Poloha 1 - Atari 1050 firmware verzia K, rozsah čísel jednotky D1÷D4, boot O.K.
                   /k dispozícii hustoty - Single (90kb), Medium (128kb), pôvodná jednotka/

Poloha 2 - Atari 1050 firmware verzia L, rozsah čísel jednotky D1÷D4, boot O.K.

                   /k dispozícii hustoty - Single (90kb), Medium (128kb), pôvodná jednotka)/

Poloha 3 -
firmware Atari 1050 US doubler verzia 0, rozsah čísel jednotky D1÷D4, boot O.K.
                   /k dispozícii hustoty - Single (90kb), Medium (128kb), Double (180kB)/

Poloha 4 - firmware Atari 1050 US doubler verzia 1, rozsah čísel jednotky D1÷D4, boot O.K.

            /k dispozícii hustoty - Single (90kb), Medium (128kb), Double (180kb)/

Poloha 5 - firmware
Atari 1050 US doubler verzia 2, rozsah čísel jednotky D1÷D4, boot O.K.

            /k dispozícii hustoty - Single (90kb), Medium (128kb), Double (180kb)/

            + aplikovaný patch

Poloha 6 - firmware
Atari 1050  US doubler verzia 2S, rozsah čísel jednotky D1÷D4, boot O.K.,

            použitý speed stepping

            /k dispozícii hustoty - Single (90kb), Medium (128kb), Double (180kb)/

            + aplikovaný patch

Poloha 7 - blok 4kByte je nepoužitý, obsahuje iba stručný popis obsadených pozícií firmware



Nasleduje binárka s obsahom pre Eprom 2756 - teda 7x firmware pre disketovú jednotku Atari 1050:

7xfirmware_new.bin (32,00 kb)



Skúsenosti z prevádzky:





U firmware verzie J, K a L (poloha prepínača J - 0, K - 1 a L - 2) - tu nie sú žiadne novinky, správa sa to štandartne (mám v disketovke radič WD2793) a mám pocit že tieto dodávané firmware od Atari sú o niečo hlučnejšie ako firmware verzií pre US doubler. Verzia L spolupracuje s radičom WD2793 a aj s WD2797 - u druhého typu radiča pre správnu funkciu treba vyhnúť von z pätičky jeho pin č.25. U týchto troch verzií firmware máme k dispozícii iba štandartnú prenosovú rýchlosť 19.200Bd.



USD poloha 3 - US doubler 0 ktorý som práve našiel doma, funguje, pravdepodobne najstaršia verzia (všetky USD doubler verzie 3,4,5 pochádzajú z roku 1984).



Poloha 4 - US doubler 1 a 5 - US doubler 2 sú známe a doteraz dostupné verzie US doubleru. 4 - US doubler 1 beží na ňom napríklad načítanie diskety o cca 30% rýchlejšie (oproti polohám prepínača 3, 5, a 6), niekde som čítal že nie je bez chýb, zatiaľ som nič nenašiel čo by tomu nasvedčovalo - takže toto teraz neviem vyvrátiť a ani potvrdiť, doteraz som nepoužíval. Poznámka - 5-ka US doubler2 má v sebe aplikovaný patch, práve túto verziu som používal.



Posledná poloha 6 - US doubler2S obsahuje najnovšiu úpravu - Speed Stepping (rok 2020) - a je to naozaj cítiť. Presun hlavičky do východzej polohy (skok na track00) je skutočne bleskový a nezvyčajne tichý oproti pôvodným firmware (J, K a L - tak si hovorím prečo to neurobilo samotné ICD, inovácia ako hrom, mali by za málo roboty slušne financií ...).



Polohy 3, 4, 5 a 6 (teda všetky verzie US doubleru) používajú rýchlejšie vypnutie motorčeku otáčania diskety po čítaní a zápise, časy oproti verzi J, K a L na jeho vypnutie sú približne polovičné.



Ukážka:





Spomínaná poloha 6 - US doubler2S zo zrýchleným steppingom priamo v prevádzke, malá ukážka:

Video
USdoubler_speed_stepping.mp4 (8,71 mb)

(Boot master diskety BiboDos, pekne počuť ako sa automaticky prepne na rýchly prenos, nasleduje voľba fast, potom voľba sector copy a časť čítania diskety sektorovým kopírákom.)



A dokáže kopírovať ešte rýchlejšie:

Video

Master floppy US doubler_sector_copy.mp4 (7,11 mb)

(Ukážka z kopírovania (čítanie) Master diskety US doubler utility - pritom stále klasickým sektorovým kopírákom Sector copy 1.5)



Poznámka:

Obidve video ukážky používajú firmware US doubler2S (poloha prepínača - 6).



Na to že k rozšíreniu na US doubler potrebujete jednu naozaj maličkú 128-byte RAM a zmenu obsahu firmware je tá výsledná rýchlosť prenosu skutočne pôsobivá.


Disketová jednotka Atari 1050 zvýšenú rýchlosť krokovania hlavičky zvláda ľavou zadnou a zákonite si preto pokladám neodbytnú otázku prečo sa tvrdí že Tandon mechaniky sú pomalšie ako mechaniky WST (teda myslím tým rýchlosť krokovania motorčeku hlavičky - sám vlastním iba jednotky z mechanikami od firmy Tandon). Vo všeobecnosti panuje veľmi rozšírený názor že Tandon mechaniky používajú v jednotke pomalší krokový motorček pre posun hlavičky oproti mechanike WST (mechanika WST skutočne používa rýchlejší posun hlavičky oproti Tandonu - preto má aj vlastný "WST" firmware),


lenže práve tento najnovší firmware (6 - US doubler2S ) uvedený zažitý názor ukážkovo popiera.


Tak toto mi po tejto úprave firmware naozaj zostáva ako nevysvetliteľná a nevyriešená záhada a predchádzajúce riadky o nedostižnosti WST mechaník práve v oblasti rýchleho krokovania hlavičky dostávajú na frak a tak sa menia na obyčajný mýtus.


Všetky verzie pre US doubler s príslušným programovým vybavením komunikujú maximálnou rýchlosťou ktorá dosahuje hodnotu 54.000Bd.


Poznámka:

Disketová jednotka Atari 1050 prerobená na US doubler (RAM je zväčšená z pôvodnej hodnoty 256byte na 384byte) - ak sa prepne na pôvodný firmware (typ J,K,L) - sa potom správa ako neupravená jednotka (nijako vtedy nepoužíva zväčšenú RAM) a teda vtedy nepozná hustotu 180kByte. Prepnutie na tieto pôvodné firmware od Atari  môže byť zaujímavé vtedy ak nejaký disketový software presne sleduje prenosovú rýchlosť a skoky hlavičky na jednotlivé sektory (vtedy rýchlejšie krokovanie US doubleru môže spôsobiť že chránený software sa "sekne").


US doubler verzia doštičky RAM - autor Radim Polášek

Toto mám doma, na doske ešte nie je osadená Eprom.



Pri takomto počte dostupných firmware je dobré mať na prednom paneli vyvedený Reset. Potom môžeme medzi nimi prepínať aj pri zapnutom napájaní, je to potom skutočne pohodlné na ovládanie. Dnešný článok si nekladie za cieľ pokryť všetky možnosti, to ani nebolo cieľom, skôr som hľadal možnosť vyskúšať základné veci - a tam sa to chová výborne. A ak sa niečo časom objaví - budem informovať.

Napriek tomu - pretože málokto potrebuje mať v disketovej jednotke Atari 1050 k dispozícii toľko dostupného firmware - nabudúce bude článok kde bude k dispozícii iba 2x firmware - a bude to určite stačiť tiež.



Popis ako si urobiť "medzikus pre veľkú Eprom" s podrobným návodom na použitie Eprom typu 27256 spolu zo zapojením prepínača som popísal v tomto článku:

http://blog.3b2.sk/igi/post/Atari-1050-8in1-8x-4kB-firmware-in-Eprom-27256.aspx

___________________________________________________________

Part 1 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler.aspx


Part 2 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-2.aspx



Part 3 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-3.aspx



Part 4 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-4.aspx



Part 5 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-5.aspx



Part 6 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-6-Speed-stepping.asp



Part 8 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-8-2x-firmware.aspx

________________________________________________________________________________

Vaše hodnotenie, Rate post:

Atari 1050 - ICD US doubler. Part 6. Speed stepping.

By Administrator at June 11, 2020 08:55
Filed Under: Atari

Zase sa dejú veci - teda okolo ICD US doubleru - na svedomí to majú chlapci z atariage.com ktorí prišli ako na to - nastalo zrýchlenie krokovania motorčeku hlavičky disketovej jednotky Atari 1050, časy sa podarilo stiahnuť na polovičnú hodnotu z pôvodnej. Aby bolo možné rozpoznať že sa jedná o zmenený súbor tak je tam pre istotu zmenený aj základný popis (len pár byte), aby sa pri otvorení binárky dalo na prvý pohľad poznať že sa jedná o verziu ktorá obsahuje speed stepping.


Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.


Je výborné že to niekdo v tej Epromke "vyšťúral", pretože nejaký základný popis ICD US doubleru, tedy myslím tým jeho firmware nie je dostupný a teda je to v dnešnej dobe prekvapujúce, ale potešilo. Je síce možné (ale málo pravdepodobné) že nemusí každá jednotka toto tempo stíhať, ale za pokus nasadiť si to do svojej disketovej jednotky Atari 1050 to rozhodne stojí. Celá vec pritom stojí na zmene obsahu jedného jediného bytu.



Vlastná, už upravená binárka pre Eprom 2732:

Atariage 1050 USDoubler with SpeedStep.BIN (4,00 kb)

(Jedná sa o US doubler ver.2 ktorý má v sebe aplikovaný patch + už zmenený byte)



Celý pokec na danú tému nájdete na stránkach atariage.com:

https://atariage.com/forums/topic/158768-atari-1050-roms/



No a teraz už nasledujú len doplnkové informácie ...



Teraz sa pozrieme na začiatočnú oblasť obsahu Eprom, začnem patchovanou verziou č.2, tu potom bude aplikovaná avizovaná zmena obsahu na adrese 198h:


US doubler ver.2 + patch

Obsah US doubler ver.2 + aplikovaný patch, toto tu ešte neobsahuje prevedenú zmenu na adrese 198h, tu je ešte stále obsah A0h. Tento výpis je uvedený len preto aby sa dalo ďalej porovnať čo je zmenené vo verzii ktorá už používa speed stepping. Túto binárku som doteraz používal najčastejšie na FD jednotke kde mám US doubler.



US doubler ver.2 + patch + speed stepping

Na tomto obrázku je pekne vidieť v prvom a v druhom riadku označenie tejto binárky (toto nemusí byť prevedené, ale je to dobré na rozpoznanie) a my vieme že je to už upravený ICD US doubler, ďalej je tu priamo vyznačený byte 198h ktorý už je zmenený z pôvodnej hodnoty A0h na novú hodnotu 45h. Toto je časť výpisu z vlastnej 4kbyte priloženej binárky s označením Atariage 1050 USDoubler with SpeedStep.bin



V budúcom článku bude popis 7x firmware pre disketovú jednotku Atari 1050 a aj nejaké tie praktické skúsenosti s US doublerom a k tomu aj nejaký drobný pokec.

____________________________________________________________



Ešte niečo ohľadne firmy ICD a aj US doubleru:


Zakladajúcimi partnermi firmy ICD boli Tom Harker a Mike Gustafson (1984), od prvého dňa sa spoločne zaviazali vyvíjať inovatívne produkty - a to sa im myslím si podarilo skutočne v miere vrchovatej. Firma zanikla v roku 2005. Názov firmy bol odvodený zo slov  "I Can't Decide". Firma sa postupne zlúčila s nám už známou firmou OSS (Optimized Systems Software) a vystupovali pod spoločným názvom ICD. V roku 1992 spoločnosť Atari Corp. zrušila všetku oficiálnu podporu pre svoje 8-bitové počítače a krátko na to urobila to isté aj firma ICD. V novembri 1993 spoločnosť FTE (Michael Hohman, Fine Tooned Engineering) kúpila práva na 8-bitový inventár ICD (za sumu rovnajúcu sa 50.000 USD).

Spoločnosť FTE vydala 5. novembra 1995 mierne aktualizovaný SpartaDos verzie 4.22 a po dvoch alebo troch rokoch zmizla spolu so všetkými položkami a právami, ktoré vlastní.



Ďalšie inovatívne výrobky firmy ICD tu ale spomínať nehodlám (bolo by to nosenie dreva do lesa) - nakoniec pozrite si katalóg firmy z prelomu rokov 1989/1990 (naozaj to bolo hodne široké portfólio):


ICD_Catalog_1990.pdf (9,65 mb)


Je zaujímavé že firma ICD pred rokmi zvýšenú rýchlosť pre US doubler na túto hodnotu nepoužila, zjavne boli konzervatívnejší (dôvody nie sú známe, ale minimálne ich tuším), doteraz používaná hodnota bola nastavená vzhľadom k tomu aby firmware bežal bez problémov na všetkých vtedy používaných disketových jednotkách Atari 1050.

Dtto sa týka aj použitej prenosovej rýchlosti - tá dosahuje hodnoty 54.000bit/sec, čo síce nedosahuje na presný trojnásobok pôvodnej rýchlosti, ale práve toto nastavenie rýchlosti neobmedzuje používanie v neupravených počítačoch, v disketových jednotkách tak isto netreba odstraňovať kondenzátory na vodičoch Data_in a Data_Out. Tu sa to naozaj javí ako správne rozhodnutie nekomplikovať používanie ICD US doubleru ďalšími hardvérovými zásahmi v prenosových cestách medzi FD jednotkou a počítačom (to by bolo reklamácií že niečo nebeží, takto sa tomu elegantne vyhli). A bezproblémovo mi to fičí na 2 disketových jednotkách s US doublerom, mám ho len v nich, takže či to beží naraz aj na viacerých jednotkách neviem potvrdiť (a ani vyvrátiť).


Sídlo spoločnosti ICD inc. bolo na tejto adrese:

ICD Inc., 828 Green Meadow Avenue, Rockford, Illinois 61107

Bolo to najvyššie poschodie vľavo od výťahovej šachty.

(zdroj foto: google maps)



P.S.: ešte donedávna z historických (a citových) dôvodov existovala informačná stránka, momentálne je ale nedostupná:

http://www.icd.com/atari/

___________________________________________________________

Part 1 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler.aspx


Part 2 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-2.aspx



Part 3 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-3.aspx



Part 4 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-4.aspx



Part 5 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-5.aspx



Part 7 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-7-7x-firmware.aspx



Part 8 - US doubler:

http://blog.3b2.sk/igi/post/Atari-1050-ICD-US-doubler-Part-8-2x-firmware.aspx

________________________________________________________________________________

Vaše hodnotenie, Rate post:

06_2020 Blog, Notes.

By Administrator at June 01, 2020 20:44
Filed Under: Blog

01.06.2020

Dnes v podvečer som pustil čistenie na disku môjho notebooku, chrústal, chrústal možno 20 minút, vyhodil 9GByte zbytočností (fakt dosť dlho som to nečistil) nechal som to miesto na disku uvoľniť a nasledoval reštart. Lenže po reštarte nahodil aktualizáciu, SSD poblikávalo a stále nič - je to ntb s Win7, 12GB RAM a procesor je i7 na 2.7GHz - aktualizácia bežala možno tak 1 a ¾ hodiny, SSD poblikávalo čiže tam aktivita bola, ale na displeji stále nič - teda mimo idiotskej hlášky  - čakajte prosím atď., už som chcel ťahať disk kde mám zálohu že budem obnovovať pomocou Acronisu. Vtip je v tom že mám natvrdo zakázané aktualizácie a to ešte než bola avizovaná posledná aktualizácia pred ukončením podpory pre Win7. Skúsil som to stopnúť a po reštarte obísť cez F8, Microsoft ale jasne povedal že figa borová a just nie !, ani reštart do Last good mi nepomohol, tak isto štart do núdzového režimu. Pekne krásne to stále skočilo na aktualizáciu a začala inštalácia ... laik žasne, odborník je v prdeli (pérdel tentoraz vynechám). Za tú dobu by som to mal nainštalované na čisto a nanovo asi aj zo všetkými možnými aktualizáciami, samotná inštalačka netrvá viac ako 8minút.

Na celej veci je mi akurát divné to, že sa tento proces spustil dnes poobede o cca 18.00, prečo to neblblo už pred pár týždňami. Naozaj nemám rád keď OS sa snaží so mnu vydrbať, považujem to za celkom lichotivé pomenovanie vzniknutej situácie.
Týmto na diaľku "zdravím" Microsoft ... citoslovce ktoré som vyslovil počas trvania tej aktualizácie sú tu na webe nepublikovateľné.

___________________________________________________________

02.06.2020

Do článku o vysokorýchlostných prenosoch v počítačoch (8-bit) Atari som pridal schému a miesta kde treba vyskratovať odpory R130 a R131 aj spolu s fotografiami. Mala by sa dosihanuť vyššia rýchlosť.

___________________________________________________________

11.06.2020

US doubler v Atari 1050 a Speed Stepping:
Atari 1050 - ICD US doubler. Part 6. Speed stepping.

Hodne zaujímavé zrýchlenie krokovania motorčeku hlavičky, teda to čo sa u mechaník Tandon doteraz považovalo za takmer nemožné.

____________________________________________________

17.06.2020

US doubler pre Atari 1050 v prevedení 7x firmware:
Atari 1050 - ICD US doubler. Part 7. 7x firmware.

Ak chcete testovať a skúšať tak toto je pre vás ako stvorené.

____________________________________________________

19.06.2020

US doubler pre Atari 1050 v prevedení 2x firmware:
Atari 1050 - ICD US doubler. Part 8. 2x firmware.

Toto riešenie je pre tých ktorí chcú mať k dispozícii US doubler a tak isto majú aj možnosť prepnúť sa do režimu pôvodnej jednotky Atari 1050.



___________________________________________________________

24.06.2020

Úprava počítača Atari 600XL na vysokorýchlostný sériový prenos dát:
Vysokorýchlostný prenos dát. High speed transfer. Atari 600XL.


___________________________________________________________

Vaše hodnotenie, Rate post:

Vysokorýchlostný prenos dát. High speed transfer. Atari 800XL, Atari 800XE, 130XE.

By Administrator at May 27, 2020 12:12
Filed Under: Atari

Každý majiteľ - ak má možnosť tak skúša "vytlačiť" zo svojho počítača maximum, to sa týka aj možnej vysokej prenosovej rýchlosti. Dnes sa pozriem na Lotharekov SIO2PC USB modul a potrebné úpravy pre zvýšenie prenosových rýchlostí na počítačoch Atari 800XL a Atari 130XE (dtto platí pre typy Atari 800XE a Atari 65XE). Dosiahnuté prenosové rýchlosti týmto úpravám naozaj prajú.

Len dodám že sa jedná o sériový prenos dát, ak máte k dispozícii zariadenie s paralelným prenosom dát (interný alebo externý HDD, Floppy od M.Geislera pod.) tak sa dosahujú ešte podstatne vyššie rýchlosti, ale to nie je cieľom dnešného článku, tu sa zaoberám výhradne sériovým prenosom dát.


SIO2PC USB od Lothareka


Najprv odporúčam vyskúšať aké najvyššie prenosové rýchlosti dokážete "vymačkať" z Vášho počítača bez akýchkoľvek úprav v jeho vnútornostiach. Mne to bežalo stabilne niekde okolo 82.000 bit/sec. Tak isto ak si viete nainštalovať Highspeed SIO patch ktorý Vám do Vášho OS nainštaluje vysokorýchlostné rutiny je vec naozaj dobrá a tu aj potrebná.

Ale pekne po poriadku, aj na neupravovanej mašine musíte bežať na minimum aspoň 57.600bit/sec, to je základ. Ak je na počítači nainštalovaný OS s aplikovanými Highspeed SIO rutinami (čiže je už nutná výmena Eprom s OS) a stále ešte nie je žiadna iná úprava v jeho vnútrajšku tak som sa dostal na 98796 bit/sec a bežalo to stabilne, samého ma to prekvapilo kam to vyliezlo aj bez akýchkoľvek iných úprav. Na druhej strane je použitý netbook i-Buddie + software RespeQt ver.5.2.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.





Požadované úpravy nie sú zložité, z počítača treba odstrániť 2 kondenzátory ktoré sú pripojené na piny SIO portu a to na Data_In a Data_Out. Visia na obvode POKEY na pinoch č.24 a č.28. Jedná sa o kondenzátory s číslovaním C77 a C78 (číslovanie týchto konkrétnych súčiastok je rovnaké tak pre Atari 800XL ako aj pre Atari 130XE).

____________________________________________________________

Úprava potrebná pre počítač Atari 800XL:



Atari 800XL.


Mierne mätúci môže byť vzhľad týchto kondenzátorov, pretože navonok vyzerajú ako odpory.

Na obrázku vľavo sa nachádza  SIO port - pre ľahšie zorientovanie.


Atari 800XL.

Kondenzátory som vyštípal, pretože pre prevádzku nie sú potrebné. Slúžili len ako filter pri prenose dát a zároveň obmedzujú maximálnu možnú prenosovú rýchlosť, takže ak sa ich zbavíte funkčnosť počítača neohrozíte, skôr naopak.  Výhodou vyštípnutia je to, že netreba kompletne vybrať základnú dosku z jej uloženia. Označenie súčiastok je dobre vidieť takže by nemalo prísť k omylu že sa vycvakne niečo iného čo tam naďalej treba ...

Tongue out

____________________________________________________________


Úprava potrebná pre počítač Atari 130XE (800XE, 65XE):


Atari 130XE.

Vľavo je zase SIO konektor, mám tam zabudované niektoré doplnky (Reset, 2x OS, zväčšená RAM.) Tak tu tie kondenzátory ktoré majú rovnaké označenie príliš vidieť nie je. Nevadí, viem kde sa nachádzajú - a zase sa podobajú svojím vonkajším vzhľadom na odpory. Nasleduje obrázok kde sú už kondenzátory odstránené.


Atari 130XE.

Na tomto obrázku sú kondenzátory C77 a C78 už vyštípané. Zase nie je potrebné vyberať von základnú dosku. Je možné že to chvíľku na obrázku budete hľadať, ale určite to miesto kde boli nakoniec nájdete.

____________________________________________________________


P.S.: tieto 2 obrázky + text som pridal do článku 28.05.2020



Nesnažil som sa vytuniť to za každú cenu na doraz a preto mi to beží na tu uvedených rýchlostiach, mám pocit že mi to stačí, na tých 127000bit/sec (alebo 125000) som síce nedosiahol, ale na tu uvedených rýchlostiach vo videu mi to beží maximálne stabilne - a to je myslím si najdôležitejšie. Cez SIO2PC s obvodom MAX232 mi to pod týmto odsekom na nižšie uvedené rýchlosti nebeží (neprebehne prenos - je to preň príliš rýchle), len to tu spomeniem aby som na to nezabudol.



Nižšie uvedené 2 rýchlosti prenosu sú otestované v nasledovnom zapojení - 2x disketová jednotka Atari 1050 (obidve majú úpravu na Speedy 1050) zapojené v sérii a na ich konci je zavesený modul SIO2PC USB od Lothareka. Prívodné SIO kábliky - 2x 30.5cm (2x 1 feet). Rýchlosť 98796bit/sec funguje naprosto bez problémov, vyššia rýchlosť 110598bit/sec ide občas s miernym zaseknutím (pauzou), t.j. príde k opakovaniu bloku, ale takisto funguje bez problémov, prenos pritom nekončí chybou, zbehne to vždy bezchybne.


Pripojený je počítač Atari 130XE s 320kB RAM s Hispeed rutinami v OS od Hiassa. Testoval som to s aj neupraveným počítačom Atari 600XL (iba zväčšená RAM), pôvodný OS a nevyštípané kapacity a dostal som sa na 82.000bit/sec, čo je tak isto pôsobivé.







Uvedená úprava sa samozrejme dá použiť aj pre zariadenia SIO2SD, SDRIVE, SDRIVE Max, SIO2IDE, SIO2BT a čo ja viem ešte akých periférií.


Čo je zaujímavé je to, že sa zrýchlenie nepridržiava presne násobkov základnej rýchlosti 19200Bd a teda je to mierne odlišné (hlavne smerom k vyšším rýchlostiam):

3x 19200Bd =   57600bit/sec

5x 19200Bd =   96000bit/sec reálne   98796bit/sec

6x 19200Bd = 115200bit/sec reálne 110598bit/sec

____________________________________________________________

A teraz poďme na ukážky:


Transfer = 98796bit/sec

Video

SCOPY20_98796_bit_sec.mp4 (4,16 mb)


Transfer = 110598bit/sec

(Tu vo videu v tejto rýchlosti je to chvíľkové "zaváhanie" pri prenose postrehnuteľné.)

Video

SCOPY_110598bit_sec.mp4 (7,71 mb)



Záverom sa ospravedlňujem za kvalitu videa - mobil som držal v ruke, takže kvalita nie je príliš dobrá, obsahová stránka je rozhodne zaujímavejšia ako kvalitatívna. Kopírovaná bola disketa o kapacite 128kByte (Medium, alebo inak povedané Enhanced hustota.) Je možné že bude treba nastaviť vyššiu hlasitosť pri prehrávaní videa (nemávam nastavenú veľkú hlasitosť pri kopírovaní, uši sú len jedny ... teda ich pár, tak ich šetrím).

Dosiahnuté prenosové rýchlosti sú skutočne výrazným posunom k lepšiemu pre rýchlejšie nahrávanie a ukladanie dát.

___________________________________________________________

Poznámka (01.06.2020):

Je pravdepodobné že by pomohlo vyskratovať 100Ω odpory ktoré sú v ceste od SIO konektoru (Data_In a Data-Out), ktoré môžu mať vplyv na dosiahnutie maximálnej rýchlosti. Osobne som to zatiaľ neskúšal.

______________________

02.06.2020:

Doplnená časť schémy počítačov Atari 800XL, Atari 800XE kde sa robia potrebné úpravy:



červená - odstránené kondenzátory

modrá - možné skratovanie odporov



Odpory R130 a R131 majú rovnaké označenie v Atari 800XL a tak isto aj v Atari 130XE, 800XE a 65XE.



Miesto potrebnej úpravy v počítači Atari 800XL.



Miesto potrebnej úpravy v počítači Atari 130XE, 800XE.

(Počítač 65XE nevlastním.)

____________________________________________________

Popis ako na vysokrýchlostnú úpravu počítača Atari 600XL:
Vysokorýchlostný prenos dát. High speed transfer. Atari 600XL.

___________________________________________________________

Vaše hodnotenie, Rate post:

SBC6502 - 42. Benchmark test.

By Administrator at May 21, 2020 19:09
Filed Under: SBC6502



Pri dnešnom prechádzaní webu som naďabil na ďalšie benchmarkové testy - a ako vždy v Basicu. To ale nie je prekvapujúce, väčšina userov pracovala (a pracuje pod Basicom) a teda tieto testy im ukazujú ako sú výkonné 8-bity práve v tomto jazyku. A teda zase som testoval SBC6502 aby som videl kam tento strojček zapadne ...

A zapadol celkom slušne.

____________________________________________________________

O P R A V A:

(alebo čo môže spôsobiť jeden "utopený" a zle prepnutý jumper ...)

V tomto článku sa mi podarila skutočná "bota", pretože omylom som meral benchmarky na x-tale 1.8432MHz namiesto na 4.00MHz, teraz v článku sú už opravené na správne hodnoty. Toto sa mi fakt nepodarilo, takže veľké sorry z mojej strany za túto chybu ! (Opravené 14.07.2020)

____________________________________________________________



Tak sa pozrime stránku odkiaľ mám benchmarkový test:

http://oldcomputer.info/8bit/benchmarks/index.htm


test č.1 - tu sú použité slučky For - Next a nejaké to počítanie:

10 S=0
20 FOR N=1 TO 100
30 A=N
40 FOR I=1 TO 10
50 A=SQR(A)
60 NEXT I
70 FOR I=1 TO 10
80 A=A*A
90 NEXT I
100 S=S+A
110 NEXT N
120 PRINT ABS(1010-S/5)
130 END



Výsledok SBC6502 (4MHz):

10.07secs

(Oprava, mal som tu vyše dvojnásobný čas cez 21secs)

______________________

test č.2 - Print v slučkách:

10 FOR I=1 TO 200
20 PRINT "ABCDEFGHIJKLMNOP"
30 PRINT I
40 NEXT I


Výsledok SBC6502 (4MHz):

0.79secs

(Oprava, pôvodný údaj tu bol 1.235secs)


Tento test nie je smerodatný, SBC6502 "tlačí" výsledok do sériového portu rýchlosťou 115.200Bd a teda výsledok sa "netlačí" do skutočnej videoRAM vo vlastnom počítači.

_________________________________________________________





Nakoniec pridávam ešte jeden test z tejto stránky:


http://www.retroprogramming.com/2010/01/8-bit-home-computer-benchmarks.html



Vlastný test:



10 LET W=500:DIM F(W):LET P=1:LET A=3
20 LET F(P)=A:LET P=P+1:IF P>W THEN STOP
30 LET A=A+2:LET X=1
40 LET S=A/F(X):IF S=INT(S) THEN 30
50 LET X=X+1:IF X<P AND F(X)*F(X)<=A THEN 40
60 GOTO 20


Výsledok SBC6502 (4MHz):

48.66secs

(Oprava, uvedených tu predtým bolo 104secs)



Poznámka:

Vo vlastnom článku v odpovediach sú uvedené namerané výsledky aj iných počítačov.

P.S.: To Jirka - teraz sa ukázalo že som to "nemučil"  na 4.00Mhz, ale na 1.8432MHz ... (14.07.2020)

____________________________________________________

Vaše hodnotenie, Rate post :

SIO2-Asus Eee 1005HA. SIO2USB.

By Administrator at May 20, 2020 13:56
Filed Under: Atari

S jedlom rastie chuť. Po mojich peripetiách s prenosnými hardiskami som radšej zohnal ešte jeden netbook - Asus Eee 1005HA. Tiež bol za babku a rozhodol som sa okamžite že ho zoberiem. Za menšie peniaze to už určite nezoženiem. Zase malá mrška ktorá síce nemá výkonu na rozdávanie ale ako emulátor pre disky Atari postačuje až-až a tak isto na ňom v pohode beží Hyperterminál - a spokojne obidve veci naraz.







Procesor je typu Atom N280, 1 jadro, 2 thready (procesor beží na 1.66GHz), priamo k dispozícii zase bola iba 1GByte RAM, OS Windows 7 Professional 32 bit (tak to je sila na takomto stroji ...), Office 2007 a kopec iných zbytočností. Office letel von prvý, to nemáte šancu na takomto stroji udržiavať a ešte aj používať, ale to mi naozaj nevadilo. Obsadenie RAM po spustení bolo presne tých 1GB, nasledovala výmena za 2GB modul RAM. Bonus navyše - pretože Win7 sú 32-bitové, tak bežia veci ktoré na 64-bit systéme už nefungujú. Čo ma mierne prekvapilo je to že základná doska nekopíruje spodnú stranu netbooku, ale sleduje hornú, ak odkrytujete kryt na RAM tak prvý okamžik si myslíte že je základná doska nejako pokrútená a teda je "narvaná" na svoje miesto. Je to taká obrátená "poľská" logika, keď to vidíte naživo tak to rýchlo pochopíte.





Našťastie je to len prvý pocit, s takýmto sklonom základnej dosky som sa osobne stretol po prvý krát. Po zmene veľkosti RAM netbook viditeľne a citeľne ožil. Zase som zaradom postupne vyhodil nepotrebný software, zakázal procesy čo netreba a výsledok ? Nakoniec voľných 1012kByte RAM (oprava - teraz už mám 1220kByte). Tá profi verzia proste žerie RAM naozaj výraznejšie. Ale teraz to už konečne žije. Len si stále hovorím ako to niekto reálne používal na niečo (teda maily, surfovanie na webe a pod. pri 1GB RAM), ráno ste sa zobudili, zapli to, dali si raňajky, vybavili telefóny a po príchode k netbooku ste mohli skonštatovať - aj tak sa to nedá používať a - spokojne ste to zase vypli. (Alebo nasledoval iný scénár kedy asi prišlo aj na tvrdšie slová.) Osobne si takýto strojček viem predstaviť ako inteligentný zápisník - teda maximálne na tom používať Notepad (na napísanie "holého" článku to stačí aj dnes). Môžem len skonštatovať - práve vďaka uvedenému sa tieto stroje zachovali vo výbornom stave pretože to v podstate nikto nepoužíval - teraz sa to mimoriadne hodí. Odinštalácia nepotrebného software prebehla bez najmenších chýb a problémov - akurát bola časovo hodne náročná (najprv som urobil kompletnú zálohu, pre istotu). S každým odinštalovaným kusom zbytočného software sa mašinka začala zrýchľovať a tak isto aj jej booting. Ešte doplním rýchlosť RAM, bežia na 533MHz čo je o niečo menej ako u i-Buddie, na tomto stroji je tiež vidieť že sa používal o niečo viac ako už spomenutý i-Buddie, ale nie je to nič odstrašujúce.



Záťaž ? Pohybuje sa niekde do 25% výkonu procesoru pri aktívnom prenose na jednom USB porte. To je dobré, hravo to stačí na nasadenie pre ktorý ho plánujem.



Osadený HDD má veľkosť 160GByte, čo je stále viac ako postačujúce. Zase som nainštaloval USB driver pre Prolific USB↔RS232 (také mám USB to RS232 čipy), išlo to okamžite na prvý pokus. Prolific je naozaj výborný čip.



Displej ? Klasika pre triedu netbook - 10,1" - obrazovka WSVGA s podsvietením LED (1024 x 600), pre daný účel tak akurát.



Niektoré veci ma ale potrápili, BIOS síce pre zálohovanie a štart z USB nastavíte na Removable unit, lenže to nič neriešilo. Tu sa to objaví ako druhý HDD a teda treba nastaviť boot na druhý disk. Zaujímavé, ale potom to fungovalo. Čiže najprv kompletná záloha disku a až potom som začal odstavovať jednotlivé veci - istota je istota. Veľkosť zálohy je cca 3x väčšia ako u Win 7 starter kitu (Win 7 profi sú výrazne väčšie).

BIOS je podstatne zložitejší ako u i-Buddie a je tu k dispozícii viacej záložiek, mimo iného je tam zabudovaný aj test RAM. Do BIOSu sa ide cez F2, v ňom sa nastavuje aj boot (z ktorého zariadenia). Čiže žiadne F12 k dispozícii (netbook je staší ako i-Buddie).



Klávesnica je o poznanie horšia ako u i-Buddie netbooku, má tendenciu v strede mať tvar ála "mierne ohnutý luk", pri písaní sa tiež viditeľne prehýba (cca 1÷2mm) - i keď musím uznať že pre dané použitie to vyhovuje aj tak. Rozmery sú pritom výrazne menšie ako u i-Buddie, ten vyzerá že je na šírku a tak isto aj na hĺbku o cca 4cm väčší - čo je celkom dosť výrazný rozdiel.


Rozmery: 262mm(W) x 178mm(D) x 25.9mm~ 36.5mm(H), posledný údaj sa priebežne mení pretože spredu je netbook tenší ako jeho zadná časť.



Prieduch chladenia procesoru je výrazne malý, t.j. oteplenie vzduchu vo výstupe von zo zariadenia je už citeľné, ventilátor je v prevádzke o niečo hlučnejší, ale aj napriek tomu stále dosť tichý na trvalé používanie. Prehrievanie som pri spolupráci cez program RespeQT s počítačom Atari nezaznamenal, oteplenie nie je nijako výrazné.


Napájací konektor je typu "diblík" niečo podobné bolo kedysipoužité na Siemens C-35 mobilnom telefóne, ale predsa len tento je o niečo robustnejší, podľa mňa je ale stále náchylný na zlomenie a jeho miniaturizácia akosi nie je celkom dobré riešenie (teda niečo také na tomto mieste), ale pri normálnej opatrnosti pri používaní sa aj toto dá zvládnuť - len treba na to myslieť a byť opatrný - toto je celkom veľké mínus na ktoré by som rád upozornil.







Výborne je riešené napájanie, teda myslím tým výdrž na batériu - 10½ hodiny, je ta veľmi veľa šetriacich režimov. Použitý napájací zdroj používa dvojpólový konektor do 230V a teda sa s ním dobre manipuluje, výrazne lepšie ako zo zdrojmi ktoré majú  trojvodičové verzie, zdroj dodáva 19V/DC/2.1A.



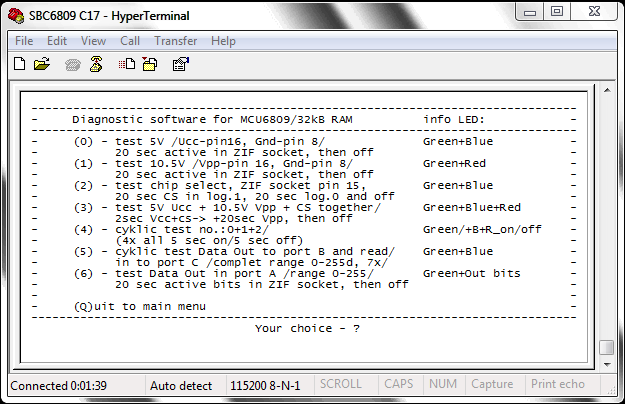

Po nahratí potrebných vecí teraz dokáže komunikovať (115.200Bd Hyperterminál, 57.600Bd Atari (zatiaľ som vyššie neskúšal):



- SIO2PC (samodomo) spolu s Atari, komunikácia cez AspeQt

- USBRS232 (samodomo) spolu s SBC6502, komunikácia cez Hyperterminál

- SIO2PC (samodomo) spolu s Atari, komunikácia cez RespeQt



Poznámka:

Lotharekov interface som priamo odobral (teda driver) pretože som si uvedomil že ho tu nebudem používať, preto som aj tu v popise urobil zmenu. (ak treba dá sa tam nahrať.)



Čo k tomu dodať, na daný účel to funguje, ale niektoré veci sú na ňom naozaj Eee, mimo iného napríklad totálne lesklý povrch kde je vidieť aj to čo netreba, ale čo by som chcel za niečo čo bolo k dispozícii skutočne iba za pár Euro ... leštiacu handričku si k nemu proste pribaľte ako základnú výbavu a basta.

___________________________________________________________

Vaše hodnotenie, Rate post:

Software RespeQt 5.2

By Administrator at May 17, 2020 10:00
Filed Under: Atari

Useri ktorí využívajú zariadenie SIO2PC a podobné typy komunikujú s Atari cez PC z programovým vybavením známym pod názvom RespeQt. V marci bola vydaná nová stabilná verzia 5.2. Najnovším prírastkom je funkcia automatického opätovného pripojenia SIO. Vylepšená bola aj kompatibilita so Super Archiverom. Predchodcom bol starší sotware AspeQt, terajší RespeQT pokračuje v ďalšom vývoji a teda máme tu výsledok.




Binárne súbory systému Windows:


Pre Windows 32 bit:

https://github.com/RespeQt/RespeQt/releases/download/r5.2/RespeQt-r5.2-32bits.zip



Pre Windows: 64 bit:

https://github.com/RespeQt/RespeQt/releases/download/r5.2/RespeQt-r5.2-64bit



Ako vidieť, tieto verzie sú určené konkrétne iba pre Windows, len to pripomínam, Linuxové verzie sa určite objavia tak isto.

Nuž, je stále dobré že je k dispozícii aj 32 bitová verzia na staršie netbooky a notebooky a čo ja viem aké PC ktoré máte doma k dispozícii a ktoré je zbytočné skúšať rozbehať na 64bit verziu OS. Tí čo majú 64bit OS majú k dispozícii tak isto svoju verziu. Tak si to rozbaľte, vytiahnite ikonu na plochu:




a - priamo spustite (RespeQt nevyžaduje inštaláciu) a skúšajte ... (treba ešte nastaviť sériový port a typ komunikácie).



Poznámka: Táto časť je už určená pre menej znalých ...  jedná sa o simulátor disketových jednotiek počítača Atari a - je free.





Napríklad u mňa funguje toto konkrétne nastavenie:

(nastavuje sa cez Nastavenie a Možnosti)





Nájdite COM porty, zvoľte dostupný port ktorý sa zjaví po zapojení SIO2PC (alebo podobného zariadenia), následne zvoľte Handshake metódu, je tam viacero možností, ak nastavíte správne - tak dole v okne nabehne info o tom že je zariadenie pripravené.



Najčastejšie je po nastavení správneho COM portu metóda Handshake = RI


Pre znalých je celá táto časť nastavenia veľmi jednoduchá.

___________________________________________________________

07.07.2020

Doplnok - nová verzia RespeQt 5.3:


Windows 32bit:

https://github.com/RespeQt/RespeQt/releases/download/r5.3/RespeQt-r5.3-32bits.zip



Windows 64bit:

https://github.com/RespeQt/RespeQt/releases/download/r5.3/RespeQt-r5.3-64bits.zip

___________________________________________________________

Vaše hodnotenie, Rate post:

2x FD - dual power supply Atari 1050 (XF551).

By Administrator at May 09, 2020 07:40
Filed Under: Atari

"Covid-19" - homemade dual - 2x in 1 power supply - Atari 1050 (XF551):





Postavil som 5" LCD monitor, počas jeho dokončenia som si uvedomil že by nebolo od veci urobiť si zdvojený (duálny) zdroj pre napájanie disketových jednotiek (vovnútri sú dva oddelené zdroje 9V/AC/3.33A). Nad zdvojeným zdrojom som už uvažoval naozaj hodne dlho (akurát som  nevedel zohnať také transformátory čo by sa mi na stavbu pozdávali) a teraz po finálnom dokončení 5" LCD monitoru nastal čas na jeho realizáciu - a to v súlade s veľkosťou použitého LCD monitoru. Takto sa dajú priamo napájať dve disketové jednotky typu Atari 1050 alebo Atari XF551 - alebo ich vzájomná kombinácia. Koronavírus mi dobrovoľne, nedobrovoľne dal dostatok času na takéto veci. Použitý materiál ? Tak ako vždy - cuprextit. A výsledok ? Ten sa mi celkom pozdáva, pretože vďaka tomu zo stola zmizli niektoré napájacie káble čo v konečnom výsledku s radosťou kvitujem.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.





Pozrime sa na zadnú stranu takto vytvoreného "kombajnu". O 90º zahnuté koncovky pre napájanie 230V momentálne doma nemám k dispozícii, potom by to bolo na hĺbku ešte o poznanie kratšie. Aj na to príde, časom tie zahnuté koncovky určite zoženiem. Prívodný káblik (biely) pre 230V, teda jeho konektor je nádherne krátky. Napravo sú výstupné "čokoládky" pre 2x 9V/AC pre napájanie disketových jednotiek (ešte nie sú pripojené kábliky).



Koncepcia zdroja spĺňa nasledovné veci:



01 - každý zdroj má svoj samostatný vypínač pre FD jednotku, toto na originálnych zdrojoch chýba (tiež je to výborné pre jednotku Atari XF551 ktorá má svoj vypínač umiestnený na zadnej strane a teda nie je dobre prístupný, takto XF-ka môže byť na svojej zadnej strane trvale zapnutá)

02 - predný panel je zámerne zošikmený pre lepšie ovládanie vypínačov, kolmý mi nevyhovuje, takto bude k nim lepší prístup (počíta sa z umiestnením za počítačom + hore na ňom bude malý 5" LCD monitor)

03 - zdroje 2x 9V/AC/3.33A sú medzi sebou galvanicky oddelené, pozor, je to potrebné !

04 - v skrinke je použitý priechodzí konektor pre 230V, z neho je potom možné napájať následne trebárs spomínaný 5" LCD monitor

05 - na zadnej strane zdroja je vyvedený výstup pre 2x 9V/AC/3.3A pre napájanie 2 disketových jednotiek

06 - skrinka má vyriešené pasívne chladenie zdrojov (má otvor pre vstup vzduchu vpredu zospodu a tak isto je výstup chladenia na zadnej stene)

07 - vypínače majú pre lepší prehľad zabudovanú LED na indikáciu zapnutého stavu

08 - každý transformátor má vlastnú poistku v primárnom okruhu

09 - zdroj je koncipovaný tak aby mimo iného vydržal fyzickú záťaž navrch položeného 5" LCD monitoru

10 - je možné zdroje používať aj na iné účely, buď samostatne, alebo je možné zapojiť obidva zdroje aj do série (teda potom výstup = 18V/AC/3.33A)

11 - rozmery zdroja sú dané tým, že je určený ako "podložka" priamo pre 5" LCD monitor, takže som sa prispôsobil veľkosti LCD monitoru, inak sa dal urobiť menší (tak na šírku ako aj na dĺžku) vo výsledku je to teraz cca 182x 141x 51mm, nie je v tom započítaná výška nožičiek zdroja (tie majú vlastnú výšku cca 12mm)

12 - tento dvojitý zdroj sa dá používať aj samostatne pre napájanie disketoviek - a to aj bez 5" LCD monitoru


 Pozrime si schému zapojenia duálneho zdroja s indikáciou zapnutia:





Transformátory majú vynikajúce vzájomné oddelenie vinutí (primár voči sekundáru), takže stačilo v zapojení použiť iba jednopólový spínač. Trafáky sú ploché, teda dá sa dosiahnuť malá stavebná výška. Na funčnosť LED by stačila aj jedna dióda na usmernenie, ale mal som doma staršie (malé a použité) diódové mostíky - tak tam išli. Svit LED umiestnených priamo vo vypínači je vysoký, použitý 22kΩ odpor je dobrým kompromisom pre ich svietivosť, proste nemám rád aby večer indikácia zapnutia svietila po dome ako nejaké laserové ukazovátko. Na kondenzátore je DC napätie tesne nad hranicou 16V, prúd ktorý cez LED tečie je cca 0.72mA, to nie je naozaj veľká hodnota. Ak bude niekomu ich svit primalý, tak potom stačí odpor 22kΩ zmeniť na menšiu hodnotu - 18kΩ alebo 15kΩ. Kto chce si to môže zapojiť aj bez tých dodatočných LED a teda potom ušetrí ešte aj tých pár súčiastok okolo bez straty funkčnosti. Vedľajším efektom použitia kondenzátoru po usmernení a napájaní LED cez veľký odpor je po vypnutí transformátoru  postupné "zhasínanie" LED ktoré trvá niekoľko sekúnd. Ak v zapojení vôbec nepoužijete kondenzátor tak odpor 22kΩ znížte na hodnotu 10kΩ.
Zapojenie je skutočne jednoduché, nie je tam veľa vecí čo by sa mohli pokaziť - i keď ruku na srdce - existujú "odborníci" ktorí stihnú potento...ť aj niečo takéto. Tongue out



Použité transformátory (sú už popísané v tomto staršom článku):

Nový zdroj 9V/AC/3A - Atari 1050, Atari XF551- New power supply 9V/AC/3A.

(Ja som sa k nim dostal za výbornú cenu 5.- Euro za kus.)



Realizované v tejto podobe:



Vľavo okruh 1, napravo okruh číslo 2.



Transformátory sú dostatočne dimenzované a hlavne - tieto zaručene nevrčia ! - na rozdiel od originálnych zdrojov. Na ľavej strane (zospodu) je vidieť medzera ktorou sa do zdroja dostáva vzduch na chladenie, prechádza celou jednotkou a potom vychádza zadnou stenou na jej hornej strane, chladenie je plne pasívne. Vrchná časť fotografie - tade idú len silové rozvody 230V. Spodná časť - tam zase idú iba nízkonapäťové rozvody. Obidva rozvody napájania sú takto od seba dôkladne oddelené. Na vrchnej strane je žltozelený ochranný vodič ktorý ide na vrchný kryt, celá skrinka je dôkladne uzemnená, teda aj jej povrch, toto je hodne dôležité dodržať kvôli bezpečnosti pred náhodným dotykom.

Ešte to treba zakrytovať. Vrchný kryt je priamo položený na 7 distančných stĺpikoch, tie potom nesú nielen vlastný kryt (uchytenie je aj na bokoch, tak isto 7 šróbov) ale aj váhu na vrch položeného 5" LCD monitoru. Výsledné rozmery by mohli byť ešte menšie, ale moje rozmery zdroja boli dané tým, že to má slúžiť aj ako podložka pod 5" monitorom a preto to zákonite sleduje jeho vonkajšie rozmery (nech to trošku aj vyzerá že to k sebe pasuje). Stredný vývod čokoládky (teda č.3, je jedno z ktorej strany) je nepoužitý, funkčné sú vždy 2 krajné vývody - a to zľava a aj sprava.



Tu na fotografii je 5" LCD monitor už posadený na duálnom zdroji. Záber zadnej strany monitoru a duálneho zdroja ukazuje ako sú zapojené výstupy (kabeláž) zdrojov 1 a 2 pre disketové jednotky. Použil som skrátené kábliky na dĺžku cca 90 cm (cca 3 feet), naprosto by tu vyhovovala dĺžka 25cm (pri použití v zostave na fotografii). Dlhšie kábliky sú na použitie predsa len univerzálnejšie, krátke napájacie kábliky sú zase vhodnejšie pri použití "kombajnu" ako celku pre sektorovú kopírovaciu stanicu pretože potom sa kábliky zbytočne "neplandajú" kade - tade. Vidieť že zadná stena spodného dielu je výškovo nižšia, pretože po nasadení krytu (vrchný diel) sa nad ňou nachádzajú vetracie otvory (sú naozaj účinné).



Zostava v prevádzke, LCD 5" monitor + sú zapnuté obidva zdroje pre disketové jednotky. Indikačné LED-ky vo vypínačoch svietia dostatočne. Tak isto prístup k vypínačom na duálnom zdroji je dobrý, teraz vidieť prečo som nezvolil kolmé riešenie predného panelu (bol by horší prístup na ovládanie vypínačov, duálny zdroj sa nachádza za počítačom). Tak isto vidieť že duálny zdroj nespôsobuje zhoršenie obrazu a tak isto nepreniká brum 50Hz do audio zosilňovača, toto je naozaj dôležité aby obraz a tak isto zvuk nebol ničím rušený.



Celá "veža" v prevádzke, na prepojenie FD jednotiek medzi sebou a smerom na počítač sú použité krátke, iba 1-stopé SIO káble (dĺžka 30.5cm), tu stačia (mám ich dosť). Použil som na prepojenie medzi počítačom a prvou FD jednotkou aj káblik SIO s dĺžkou 3 stopy bezo zmeny parametrov (takto máme možnosť postaviť FD jednotky ďalej od počítača a monitoru), druhý káblik medzi jednotkami stále zostal krátky, tam väčšiu dĺžku kábliku medzi FD jednotkami uloženými priamo na sebe naozaj netreba. Je to len riešenie toho aby sa SIO kábliky "neplandali" za FD jednotkami a teda nezaberali na stole zbytočne miesto.



Nasleduje video kde je táto "ministrojovňa" v prevádzke, pripojené sú 2 disketové jednotky Atari 1050, každá má v sebe prevedenú úpravu na SPEEDY 1050, je to taká špecializovaná kopírovacia zostava, zvláda kopírovať aj chránené diskety voči kopírovaniu. Počas kopírovania diskety z drivu 1 do pamäte počítača jednotka drivu 2 prevádza formátovanie diskety (pekný multitasking - bodaj by nie, keď spolupracujú 3 počítače, z toho 2 sa nachádzajú v disketovkách) čím sa významne skracuje celkový čas kopírovania (z celkovej doby kopírovania môžeme odrátať čas potrebný na formátovanie diskety). V spodnej FD jednotke je už pripravená dopredu založená čistá disketa na ktorú sa ide kopírovať. (Odkaz pre pavta - keďže rýchly prenos na Atari ešte nevidel a je to tu už pekných pár rokov, pritom sa rozplýva na hardvérovom, dôsledne "mimotelovom" riešení rýchleho prenosu na C64 /tam sa to asi inak riešiť nedá/, tak nech v svojich článkoch informuje presnejšie, pritom nevie ani o US doubleri, no, no ... písať menej tendenčne by rozhodne prospelo.)

Kto to niekedy videl naživo - spolupráca disketových jednotiek ktoré majú zabudovanú SPEEDY 1050 pri sektorovom kopírovaní pomocou software HSSCOPY (kopíruje aj chránené diskety) - tak to je skutočne "frkot na plné pecky" ! Toto mať k dispozícii v našich končinách koncom 80-tych rokov (v Nemecku, teda vtedajšia SRN - tam to vtedy mali), to by vtedy bola iná káva ...

Možno stavbou takýchto doplnkov inšpirujem niekoho k vlastnej tvorbe niečoho podobného a možno aj v podstatne lepšej výslednej kvalite ako sú moje riešenia.

Uvedený dvojnásobný napájací zdroj je pri prevádzke len skutočne vlažný, tak akurát aby ste rozoznali že sa používa. Vďačí za to kvalitným transformátorom (použité kvalitné plechy a majú aj správne nadimenzované vinutia). Bohužiaľ toto v dnešnej dobe nie je až taká samozrejmosť, preto sa často stretávame v nasadení s vrelými transformátormi kde nie je dodržaná buď jedna vlastnosť - alebo druhá - alebo pekne naraz obidve ...



Poznámka: - Vo videu sa kopíruje kompletná systémová disketa pre SPEEDY 1050, celý proces načítania kopírovanej diskety do RAM + naformátovanie spodnej diskety a následné nakopírovanie obsahu z RAM na ňu trvá presne 35 sekúnd (21. až 56. sekunda záznamu).

Video

2xSPEEDY 1050_new PS_5LCD.mp4 (11,99 mb)



A je tu vidieť že som už konečne dal červené plexisklo pred displej na vrchnej FD jednotke, s tým som si tiež dal načas ... z domu totiž táto jednotka nikdy nešla a doma že to nemalo kryt mi až tak veľmi nevadilo.


Počítajme koľko by bolo treba priviesť napájacích káblov (230V) na spustenie uvedeného zapojenia ak nemáte k dispozícii takúto "strojovňu":


- napájanie monitoru (káblik 1)

- napájanie počítača (káblik 2)

- napájanie disketovej jednotky č.1 (káblik 3)

- napájanie disketovej jednotky č.2 (káblik 4)



Uvedené zapojenie (mimo iného) dokáže znížiť počet potrebných 230V prípojok pri prevádzke iba na jednu jedinú, namiesto 4 kusov doteraz potrebných, toto je už naozaj sakramentsky úsporné riešenie napájania !

Menej kabeláže zároveň znamená aj menej bordelíku (citujem vnučku) na stole.

A ušetrené miesto pri taktomto riešení je tak isto citeľné.


Dodatočná poznámka:

Celkom na začiatku stavby som uvažoval tak že aj sem zabudujem malý ventilátor (počítal som s ním zase iba tak z recesie). Miesto na to tam bolo (pravý zadný roh kde som nakoniec vyviedol napájanie pre disketové jednotky). Vďaka ventilátoru by sa dala celá zdrojová jednotka znížiť minimálne o celých 12mm. Už pri stavbe (keď už bola postavená zdrojová časť na univerzálke) som ale zistil že trafáky nehrejú a teda že bude stačiť pasívne chladenie. Aj napriek tomu že sa nevyvíja ktovieaké teplo som prúdenie vzduchu na chladenie skutočne nezanedbal. Momentálna konečná celková výška aká je k dispozícii mi vyhovuje, pretože zdroj je mierne "utopený" vzadu za počítačom a teda musí byť dobre dostupný, hlavne jeho vypínače na prednom paneli - preto som to nechal pri stavbe tak ako to teraz je. A použité nožičky celý zdroj "postrčili" o 12mm vyššie, pritom zdroj stále netrčí nad počítač, ale ani nie je utopený.

(Tak nejako som si to predstavoval pred stavbou, podarilo sa.)

___________________________________________________________

Vaše hodnotenie, Rate post:

5" LCD TFT monitor ver.2, part 2.

By Administrator at May 02, 2020 19:30
Filed Under: Atari

"Covid-19" - homemade kryt pre homemade LCD 5" monitor:





Dostávam sa k môjmu výrobku z roku 2014 - 5" LCD monitor ... doteraz bol bez riadneho krytu (bola tam len náhrada, taký kryt v tvare "Π"). Fungoval - a stále bola nejaká iná robota a súrnejšia. Teraz počas dobrovoľne núteného pobytu na jednom mieste konečne prišiel čas dokončiť po tých rokoch aj toto zariadenie do finálnej podoby. (Načase.) Síce to bolo funkčné, ale stále nedokončené.



Celý 5" LCD monitor a teda aj jeho kryt je zhotovený z jednoho materiálu, použitý je 1.5mm cuprextit, vovnútri vrchnej časti sú zabudované pomocné prepážky z toho istého materiálu aby bola zabezpečená dostatočná pevnosť a tuhosť, to sa aj podarilo. Pevnosť je dostatočná až tak že keby by som plánoval na monitor, teda na jeho hornú časť umiestniť rúčku na prenášanie tak to s prehľadom bude fungovať. Pretože som vždy chcel mať urobený malý monitor aby sa odlišoval od toho čo sa bežne vidí tak je vo vnútri tiež ventilátor a tak isto je tam aj zdroj 5V/DC/2.5A pre počítač (to je viac ako slušná rezerva ak rozširujete alebo už máte rozšírený počítač). Tak isto je zabudovaný zdroj 12V/DC/1.5A (tam je reálna záťaž niekde okolo 0.6A - LCD monitor + ženie to aj osadené audio - mono, max. 1.9W, zďaleka sa nevyužíva na tento výkon + ventilátor). Takto sa podarilo zredukovať potrebnú kabeláž na vzájomné pripojenie počítača a monitoru. Je to monitor k počítaču ktorý slúži výlučne na kopírovanie diskiet, sú na ňom trvale pripojené 2 disketové jednotky), na displeji väčšinu času beží sektorový kopírák a na to je veľkosť 5" LCD monitoru ako stvorená. Keďže táto časť splnila moje podmienky (a už dlho mi to slúžilo aj s jednoduchým náhradným vrchným krytom, ten ale vôbec neriešil predný kryt pred LCD displej) tak po dlhom, dlhom čase bolo načase to definitívne doriešiť a zakrytovať. Cieľom dnešného článku nie je vytvoriť podrobný návod ako na to, skôr má slúžiť ako inšpirácia  kedy si uvedomíme čo všetko sa dá urobiť aj z netradičných (a pritom dostupných materiálov). Možno to nie je dokonalé, ani si to nekládlo za cieľ, skôr je podstatné - celý projekt bol od začiatku urobený z recesie a teraz som to len dokončil - aby som niečo robil keď sa momentálne von neoplatí chodiť.
A ako to už býva, teraz by som už celú zdrojovú časť koncipoval inak - mám k dispozícii iné súčiastky a aj iné DC/DC meniče ako pred niekoľkými rokmi. Použité riešenie je dané vtedajšou domácou "šuplíkovou" základňou v danom okamžiku stavby, miesta v skrinke je pritom dosť. Teraz mám v zásobe aj extravagantnejšie riešenie monitoru tejto veľkosti - akurát nemám k dispozícii druhý 5" LCD displej. Smile (Že som vtedy nekúpil 2 kusy ... teraz tento typ už nezoženiem.)


Smile


Vychádzal som z toho čo bolo doma k dispozícii, teda cuprextit, náradie

- a chuť to konečne dorobiť.



Asi tak tie najdôležitejšie veci použité pri stavbe krytu, teda mimo cuprexitu.

Jednotlivé kusy cuprextitu strihané ručnými nožnicami, žiadne CNC ...



No a ešte trafopájka + cín a nesmiem

zabudnúť na Epoxy.



Síce bola možnosť predĺžiť boky tak, že by priamo vytvorili prekryt nad LCD displejom, ale to mi pripadalo naozaj fádne, chcel som niečo odlišné. Rozhodol som sa vybudovať "slnečný prekryt" a bočnice tak aby vyčnievali nad vrch a do strán. Išiel som na to tak že vnútorné bočnice som urobil kratšie asi o 5mm aby nekryli úplne celý bok (tu som počítal s tým že predný kryt pre LCD sa bude pájkovať z vnútornej strany, nakoniec som to ale urobil presne naopak Laughing), aj tak to celé prekryje "slnečný kryt". Tu na tejto ľavej strane bočnice som mal trošku obavy či sa dostatočne presne trafím vyrezaním otvoru do cuprextitu pre vstupy audio + video, ale ako vidieť zadarilo sa na prvýkrát.


Na hornej vnútornej strane krytu je použitý zdvojený cuprextit aby ak sa niekedy rozhodnem bolo možné nainštalovať držiak, teda tzv. "ručičku" na prenášanie. Síce teraz to nehodlám robiť, nejaké prenášanie asi nehrozí, ale ak bude treba tak je to pripravené aj na túto alternatívu. Potom už len stačí vyvŕtať do horného krytu 2x 4mm otvor na potrebných miestach a osadiť rúčku.



Správnu a rovnakú medzeru "slnečného krytu" na bokoch a na vrchu som dosiahol tak, že som vlepil pod vrchný "Π" kryt staré výkonové tranzistory v plaste s kovovým kolektorom. Robí to nadvihnutie o 4mm čo je presne to čo som potreboval. Tranzistory som prilepil sekundovým lepidlom, nasledovalo osadenie "slnečného krytu", tak isto som to lepil sekundovým lepidlom priamo na tie tranzistory Potom som vnútro medzi stenami zalepil hutnejším lepidlom (Pattix), po jeho zaschnutí som mohol zozadu už celú medzeru vyliať Epoxy. Po jeho zatuhnutí som mal celok ktorý drží pospolu akoby bol z jedného celku odjakživa.


Celý vrchný kryt (tak isto aj slnečný kryt) je urobený ako vzájomne galvanicky prepojený (použitý hrubší medený drôt ktorý je poriadne pripájkovaný na kryt po celej svojej dĺžke) a je uzemnený priamo na zemniacu svorku napájacieho zdroja. Tieto veci v žiadnom prípade netreba podceňovať - chránite okolie a aj seba !


(Inak povedané - platí že všetky časti monitoru sú vzájomne vodivo prepojené voči zemi.)



Potom som doma našiel niečo čo sa dalo použiť ako držiak pre celý monitor, predsa len sa lepšie pozerá ma monitor ak ho máme postavený kolmo smerom k naším očiam. Na spodnú stranu monitoru som vyrobil z cuprextitu U profil a nalepil som ho na spodok monitoru (bráni nežiadúcemu pootočeniu držiaka). Do monitoru som vyvŕtal otvor Ø 4mm a z vnútornej strany je osadená matička 4mm na širokej podložke aby sa prenášala záťaž na túto podložku (ešte je tam pod podložkou ďalší kus cuprextitu, tie sily čo to drží netreba podceňovať). Výstup 5V pre počítač zo spodnej strany bol zasunutý o cca 3mm smerom dovnútra, čiže menej "vyčuhuje" a pritom nie je problém do neho zasunúť potrebný konektor (na obrázku vpravo hore). Pôvodné pracovné 4 nožičky z 2x zlepenej gumy boli konečne nahradené finálnymi nožičkami z plastu, v ktorých je vlepená plsť.









Nainštalovaný držiak pre monitor na svojom finálnom mieste.

(Pritom to nie je finálny držiak.)


Takto potom stojí monitor na novom držiaku. Je to stabilné a nejaví to žiadnu snahu prevrátiť sa. Napravo na spodnej strane predného krytu je urobený otvor pre osadenie 3mm zelenej LED pre indikáciu napájania (ešte nie je osadená, bude to až po finálnom nastriekaní krytu farbou). A vlastná plocha pre displej ? - výrez pre neho bol vyznačený na cuprextit, potom bol po obvode vyvŕtaný malým vrtákom, potom väčším vrtákom "odfrézovaný" a následne spracovaný do výslednej finálnej podoby malým plochým pilníkom (viď použité náradie), všetko ručná práca od A po Z. Fakt mal som obavy ako sa mi podarí dodržať kolmosť stien a vôbec priamok takto veľkého otvoru, ale zadarilo sa, na kompletne ručnú robotu to vo výsledku nie je zlé.


Pôvodne mala byť strana osadená Cu z vnútornej strany a vpredu teda by nebolo Cu, medzera tam na to je vytvorená, ale potom si povedal - nech to má taký industriálny vzhľad, nakoniec je to hlavne pre mňa (a aj tak to ešte nemá finálnu podobu, treba to ešte prebrúsiť a nastriekať farbou).




Predný kryt som urobil nasledovne:



Priamo na LCD displej som položil kus vystrihnutého papieru (aby sa zmestil), priložil som predný kryt a následne som ho slabo "pribodol" na niekoľkých miestach cínom, bola snaha aby som neprehrial LCD displej. Potom som celú hornú časť dal nabok a následne som už poriadne prepájkoval bočnice medzi sebou.

No, urobil som zmenu za pochodu, pretože by som podstatne ťažšie dosiahol správnu kolmosť prednej steny voči LCD displeju (ak by som to pripájkoval z druhej strany podľa pôvodného plánu - vtedy by ale nemohol byť pri pájkovaní priložený LCD displej, čiže ťažko by som trafil presné miesta bodov pájkovania) - a bolo rozhodnuté ako predný kryt nakoniec vyriešim (teda jeho uchytenie), zvolil som cestu menšieho odporu a využil možnosť konečnej väčšej presnosti pri osadení.

______________________



O deň neskôr som skúsil urobiť iný, druhý držiak na monitor - je tak isto zhotovený celý z cuprextitu - zase recesia v priamom prenose. Keď je urobený celý monitor z neho tak prečo nie aj jeho držiak ? Podstavec je potrebný z jednoho dôvodu - ak pozeráte kolmo na LCD tak dostanete najlepší obraz.



V tomto stave to bolo 29.03.2020



Stojí to stabilne, žiadna snaha o prevrátenie. Ak sa podstavec odstráni monitor stojí na svojich vlastných nožičkách. Nasledovala ešte úprava rohov kde sa pájkovalo. Pomohlo trochu Epoxy - aby nebolo vidieť cín. Následne ešte bolo treba vrchný kryt streknúť farbou a ochranným lakom. Zatiaľ som použil štýl "Nightmare", stále som ešte nevybral farbu ktorá by mi vyhovovala namiesto to čo vidíte. Takto mi to pripomína monitory od firmy ESCOM zo začiatku 90-tych rokov ktoré boli celé v tejto farbe. Článok som napísal presne pred mesiacom, ale až teraz som robil povrchovú úpravu. No, teraz mám pre tento monitor k dispozícii 2 podstavce Laughing.





A záverom malé, obligátne video:

Video:

LCD5_in_action.mp4 (4,47 mb)

Takže toto je terajší stav. Ešte na tom zapracujem ... a popritom ma napadla ďalšia vec ktorá sa dá doma urobiť tak isto z z cuprextitu, nad tým som vlastne už meditoval podstatne dlhšie (nemal som dlho k dispozícii vhodné transformátory), ale až toto ma správne "nakoplo" - ale o tom zase niekedy inokedy - a v inom článku.

___________________________________________________________

Odkaz na predchádzajúcu časť ktorú som urobil už pred pár rokmi:

5" LCD TFT monitor ver.2.

___________________________________________________________

Vaše hodnotenie, Rate post:

05_2020 Blog, Notes.

By Administrator at May 02, 2020 19:26
Filed Under: Blog

02.05.2020

Máj, lásky čas. Ako kedy a kde. Spomeňte si 4 roky nazad, veľké porozumenie medzi Dankom Bugárom. Hrkútali si ako hrdličky - a kde sú tie ich vzťahy dnes ? ... Teraz je zase v parlamente všetko super, ale trhlinky vidíme už dnes. Vydržať, heslo ktoré je univerzálne nielen na Covid-19, ale aj na politiku.

__________

Covid-19 verzia - konečne kompletne dohotovený 5" LCD monitor, teda snáď už jeho finálna verzia:
5" LCD TFT monitor ver.2, part 2.

Jednoduchý dočasný kryt mi tam fungoval hodne dlho, ale teraz bol čas na dokončenie.



____________________________________________________________

09.05.2020

Covid-19 verzia dvojitého (double) napájacieho zdroja pre disketové jednotky typu Atari 1050 a Atari XF551, urobený je tak aby rozmermi rozumne "sedel" pod 5" LCD monitorom:

2x FD - dual power supply Atari 1050 (XF551).

__________

Na oldcompe som rozvíril debatu do ktorej už radšej neprispievam. Napriek tomu je tam pamätná veta, pochádza od priaznivca Z80, ktorú si doma zarámujem a zavesím nad posteľ (a danú tému už ďalej pitvať nebudem, ani tu u seba):


______________



____________________________________________________________

17.05.2020

RespeQt - simulátor disketových jednotiek Atari na PC:
Software RespeQt 5.2

_____________________________________________________

20.05.2020

Druhý netbook vhodný na piplačky s Atari a s Hyperterminal programom:
SIO2-Asus Eee 1005HA. SIO2USB.

_____________________________________________________

21.05.2020

Ďalší benchmarkový test 8bitových strojov:
SBC6502 - 42. Benchmark test.

_____________________________________________________

25.05.2020

V článkoch o netbookoch i-Buddie a Asus Eee 1005HA som urobil mierne úpravy textov vyplývajúce už z používania týchto zariadení.

____________________________________________________________

27.05.2020

Čoraz rýchlejšie ... Atari a vysokorýchlostný prenos:
Vysokorýchlostný prenos dát. High speed transfer.

____________________________________________________________

Vaše hodnotenie, Rate post:

SIO2-i-Buddie. SIO2USB.

By Administrator at April 28, 2020 13:08
Filed Under: Atari

Pred pár dňami som "nevydržal" a kúpil som 10" netbook i-Buddie Y10S1, vcelku málo rozšírený typ (aspoň v našich končinách). Procesor Atom N450 (1.66GHz, RAM 1Gbyte), použitý OS Win7 Ultimate (32bit), v podstate sa rozhodne nejedná o žiaden zázrak. Možno by som o neho dodnes ani nezakopol, lenže - bol za babku (aj zo zdrojom, aj s čistým OS), tak som nezaváhal ani na sekundu a kúpil som ho - hovorí sa tomu príležitostná kúpa.

Priznám sa že osobne som nikdy celkom nerozumel tejto triede "netbook", načo to vôbec vzniklo pretože to vždy malo málo RAM, pomalý procesor a vždy to bolo pri nasadení pomalé, teda aj pri používaní iba ako notepad. Ale ako sa ukazuje na jedno nasadenie to je to dobré a stačí na to aj výkon.


(Preto aj prosím berte názov článku s miernym nadhľadom, ďakujem. Laughing)



Už dlho som chcel mať niečo ako špeciálku na AspeQT + Lotharekov prevodník SIOUSB pre malé Atari - a nielen pre toto použitie. Priznám sa že ešte milší by mi bol netbook s displejom 8.9" ale taký som nezohnal - teda za rozumnú cenu. Síce uvedené prepojenia mám už dávno rozbehané (a využívané) na mojom pracovnom notebooku, ale teraz na to mám aj konkrétnu "jednúčelovku".




Priniesol som si teda netbook domov a ako úplne prvú vec som v ňom vymenil pôvodnú RAM ktorá mala 1GB za nový 2GB modul. Celkom nechápem prečo Intel dovolil predávať Atomy iba s 1GB RAM ak si tam môžete dať dvojnásobok, ale budiž - je to ich obchodná politika, urobil som si to sám. Je mi jasné že na dnešok to nemá výkonu na rozdávanie, ale ak sa to upriami na túto konkrétnu vec tak to naprosto stačí a zvláda to ľavou zadnou. Procesor Atom N450 je jednojadrový, používa 2 thready, cache má veľkosť 512kByte. Vlastná RAM reálne beží na takte 667MHz, t.j. vyhovejú typy určené pre 800MHz. Netbook je v perfektnom stave, rozhodne nevyzerá na to že by sa dlhodobo používal - všetko je úplne čisté a aj totálne nepoužívané. Tipujem že to majiteľ dostal, vyskúšal - a odložil v krabici niekde do úzadia,pretože tobolo na denné používanie pomalé. V dnešnej dobe by to asi nebolo dobré ani na surfovanie po webe, to si treba priznať. Klávesnica je veľmi slušná, k dispozícii je nainštalovaný čistý OS (to že je priamo k dispozícii ušetrí neuveriteľne veľa času pri oživovaní netbooku ...), len som z neho vyhodil všetko čo netreba (nadbytočný doplnkový software), niektoré služby som zase zakázal (WiFi, Defender, sieťovka), reštartol som to a - nábeh OS trvá 29 sekúnd (bez antivíru), to je slušná hodnota na disk s 5400 otáčkami. To že to nie je chránené mi nevadí, pretože táto mašina bude komunikovať s okolím iba cez USB kľúč alebo cez SD kartu ktoré sa nahrávajú na notebooku kde antivírový program je (mám pocit že v atr súboroch sajrajt čo ohrozí ntb nie je). Je to zase raz niečo za niečo. Počas úprav programového vybavenia som sa nestretol s nijakým problémom ktorý by ma pribrzdil pri riešení potrebných nastavení, čo sa mi samosebou hodne pozdávalo. Netbook má k dispozícii 3x USB porty, čo je v tejto kategórii klasika.



Jedna drobnosť:

BIOS a jeho nabiehanie, respektíve oznam na displeji blikne možno tak na 1/10 sekundy a je fuč, čiže niečo rozumne v tom čase prečítať z displeja akosi nejde - ani keby ste sa pokrájali. Našťastie je to klasika F2 - BIOS, F12 - nastavenie botovacieho zariadenia. Aspoň v tomto je to omnoho rýchlejšie ako dnešné PC ... Zmenu veľkosti RAM zaregistruje sám, netreba to extra zapisovať do BIOSu.





32 bit OS umožňuje spúšťať aj programy ktoré už na 64 bitoch nefungujú (alebo bolo treba mať nainštalovaný WinXP), zase je to také malé veľké + navyše.


Skoro by som zabudol - rozlíšenie 10" displeja (presne je to 10.1", WSVGA,) je na dnešnú dobu už slabých 1024 x 600. Použitý grafický čip je Intel GMA 3150 (Graphic Media Accelerator), tu na určené použitie je to tak akurát, bez problémov zobrazuje AspeQt (používam staršiu verziu), RespeQt 5.2, tak isto aj Hyperterminál. Priamo sú spomínané programy otvorené na celé okno (okná nepresahujú rozmer rozlíšenia displeja), netreba teda robiť žiadne posúvanie, pre mňa aj v tomto na daný účel použitia naprosto vyhovuje. Jas displeja sa dá nastavovať naozaj pohodlne a v širokom rozsahu, až tak širokom že ma to prekvapilo (pozitívne).



Použitý HDD má slušnú veľkosť = 250GByte, pre veci na malé Atari je tam miesta viac ako dosť, tak isto aj na iné využitie, nemyslím si že je šanca to niekedy zaplniť. Pretože odozva je dostatočne rýchla tak som upustil od výmeny HDD za SSD disk, síce by to bolo zodpovedajúce dnešnej dobe, ale ukazuje sa že tu ho nasadiť zatiaľ naozaj nebude potrebné. (Jedine ak by som trval na znížení príkonu celého netbooku.)

Nič ďalšie do prevádzky netbooku nebolo potrebné investovať.

Použitý zdroj dodáva 19V/max.2.1A, tak isto je malých rozmerov.



Momentálne po zväčšení RAM je dostupná voľná RAM = 1.5 Gbyte, pre uvedené použitie by naprosto postačovala aj pôvodná RAM 1GByte, ale keďže 2GB moduly doma mám (a nevyužité) tak som nezaváhal a RAM som zväčšil, predsa len je to o niečo viac ako mal pôvodný stroj, väčšiu RAM ako 2GByte tam aj tak už "nenarvete". Toto je ale v tomto prípade skôr o dobrom pocite ako o nutnosti pri tomto nasadení netbooku do používania.



Ešte som urobil plnú zálohu ntb (čert nikdy nespí) na malý HDD - a ešte aj na ďalší HDD (pomocou programu Acronis). Takto nebudem musieť zháňať akékoľvek drivery na jeho fungovanie pretože teraz tam už všetko potrebné je. A ak to raz z akýchkoľvek dôvodov spadne - len nahrám naspäť zálohu, za 5 minút to zase bude plne funkčné.





Takže zatiaľ i-Buddie dokáže komunikovať cez USB:


- SIO2USB (Lotharek) spolu s Atari, komunikácia cez AspeQt

- SIO2PC (samodomo) spolu s Atari, komunikácia cez AspeQt

- USBRS232 (samodomo) spolu s SBC6502, komunikácia cez Hyperterminál

- SIO2USB (Lotharek) spolu s Atari, komunikácia cez RespeQt

- SIO2PC (samodomo) spolu s Atari, komunikácia cez RespeQt



Potrebné drivre (3x) pre USB čipy sú už nahraté do netbooku, všetko fičí a funguje tak ako treba. To je príjemné, pretože tam mám teraz tieto pripojenia aktívne ak tam pripojím správne interfejsy.



Najprv som chcel uverejniť aké je zaťaženie pri použití pre Atari, ale nakoniec som to otestoval na USBRS232 kde ide SBC6502 cez Hyperterminál na rýchlosti 115.200Bd, pri Atari je teda logické že záťaž bude určite iba nižšia. Posielal som 30kB dlhý Basic program, záťaž procesoru (Atom) sa pohybovala medzi hodnotami 12÷20%, vyššie nevystúpila, teda je k dispozícii ešte naozaj hodne veľká rezerva. Na druhú stranu - treba si uvedomiť že Atom beží na frekvencii hodín cca 930x vyššej ako Atari ... (Atom 1.66GHz verzus Atari 1.79MHz.)


Po nahratí potrebných vecí teraz dokáže komunikovať (115.200Bd Hyperterminál, 81.200Bd Atari (zatiaľ som vyššie rýchlosti neskúšal), počítač Atari nie je nijako upravovaný, t.j. ešte nie sú z neho vyhodené 1nF kondenzátory zavesené na Data In a Data Out čipu POKEY, potom by prenosová rýchlosť mohla ešte narásť až na hodnotu niekde cez 100.000Bd. Pri tejto príležitosti pripomínam, že disketová jednotka Atari 1050 s úpravou SPEEDY 1050 beží na 78.000Bd, kopírovanie dosahuje hodnoty až niekde okolo 90.000Bd - a to tak isto bez úprav počítača (testované na Atari 600XL, prerobený na 64kB RAM + 256kB RAM od Ctirada, tento modul je zozadu "zavesený" na PBI).


Po odskúšaní a po dôkladnom testovaní môžem skonštatovať že pri tomto nasadení netbook (teda myslím tým jeho chladenie) nikdy nebeží na plné pecky, ventilátor trvale beží iba na nízke otáčky, hlučnosť pri prevádzke je minimálna (ani raz za celú dobu neprešiel na vyššie otáčky), posluchovo je takáto prevádzka veľmi príjemná. To že regulácia otáčok funguje som si otestoval pri zipovaní a rozzipovaní veľkých súborov, vtedy pridá otáčky, najvyššia teplota dosahuje niečo okolo 38 stupňov na ľavej strane kde sú indikačné diódy, čiže zase nič strašného. Batéria drží, nechal som ho bežať z nej 2 hodiny a stále tam ešte bolo dosť šťavy na ďalšiu prevádzku, odhadujem že nakoniec by to 2 a ½ hodiny a možno ešte aj o niečo viac zvládlo. (Sú typy netbookov ktoré dosahujú úplne iné cifry, ale od tejto mašinky to nečakám, pozrel som si najprv recenzie.)

Nie je to síce bohvieako veľa ale čo viac by som od toho mal očakávať ?


Ukážka funkčnosti daného riešenia - prenos programu Copymate 4.3 cez software AspeQt, prvá časť nahrávania beží na 19.200Bd, potom to už ide na 56.000Bd, ako vidieť beží to - no problem. Laughing

Prenos ide cez SIO2USB zariadenie od Lothareka.


Video

SIO2-i-Buddie.mp4 (4,80 mb)



Myslím si že nejaké siahodlhé uverejňovanie videí a záťaže procesoru nie je potrebné uverejňovať. Ak máte Atom s čistou inštaláciou OS, bez akýchkoľvek zbytočností a viete odstaviť služby ktoré pri takomto použití netreba tak dostanete malého a šikovného pomocníka pre Vaše potreby. A fyzická úspora miesta u mňa hrala tiež veľkú rolu. A možnosť priamo spúšťať 32-bit aplikácie ktoré na 64-bit mašine už nerozchodíte je taký príjemný bonus navyše.


Na vytvorenie záloh je to super, raz darmo disketové jednotky sú na citeľnom ústupe (a je s tým aj robota ich udržať v prevádzkyschopnom stave), začínajú miznúť a toto je jedno z možných riešení ako si poradiť.  Takýto naozaj hodne lacný (ak sa ho podarí lacno zohnať) netbook je na takéto veci ako stvorený, teda ak máte k dispozícii SIO2PC alebo SIO2USB. Ak viete čo potrebujete a viete aj presne definovať na čo to potrebujete tak môžete trafiť na taký typ ktorý Vám bude na daný účel vyhovovať a splní Vaše predstavy a nároky na dané využitie. A nezaberá príliš veľa miesta, pritom z dnešného hľadiska sa skutočne nejedná o nejaký rýchlik, na Internet + Java + antivír to už skutočne vhodné nie je.



P.S.: Dnes som sa pozrel na bazos.sk a čo tam bolo ? Predávajú dva netbooky s displejom veľkosti 8.9" ...

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari Speedy 1050 fičúrky, features.

By Administrator at April 21, 2020 13:00
Filed Under: Atari

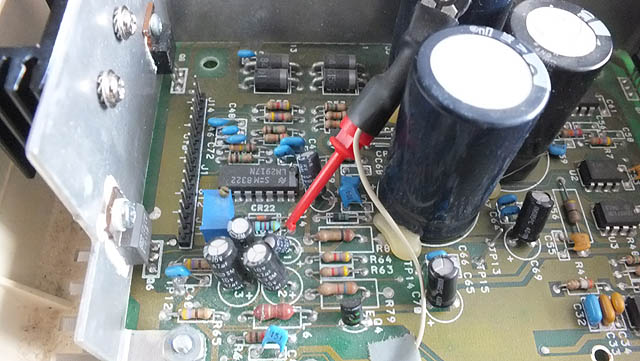

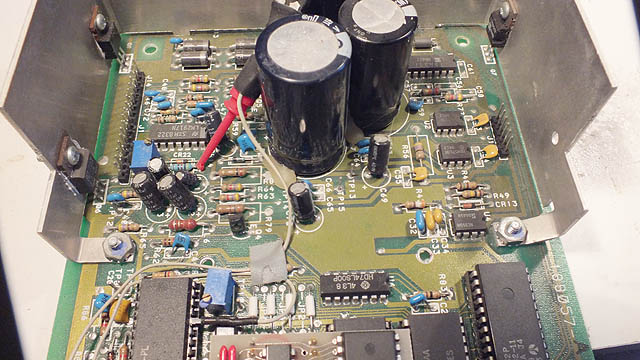

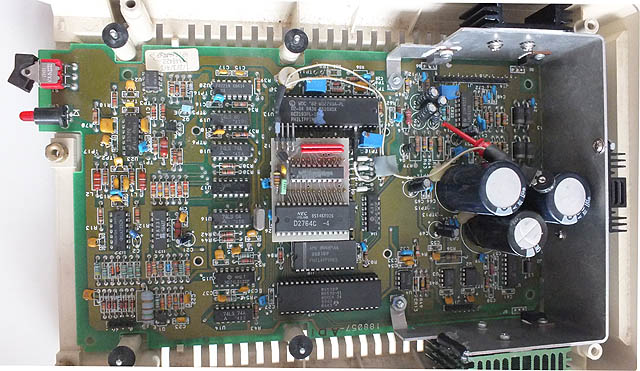

Zaujímavé vecičky okolo Atari Speedy 1050 - to čo som síce doteraz na túto tému nepopísal, ale považujem to natoľko zaujímavé že sa oplatí to zmieniť. Popíšem niektoré veci aby ste videli že sú skutočne interesantné a stoja za spomenutie. Usúdil som že niekoľko videí na danú tému bude to najlepšie na ukážku - lepšie ako nejaké siahodlhé vysvetľovanie. Aby som vedel niektoré veci vyskúšať tak som si zabudoval do rozšírenia SPEEDY 1050 Eprom o veľkosti 64kB (typ 27512, t.j. využívam priestor 4x 16kB) a teda mám k dispozícii 4x firmware - verziu 1.2, 1.4, a 2x HSSCOPY z verziami SPEEDY. A môžem zase testovať podľa svojich predstáv. Tu na tejto jednotke som nevyviedol von Reset tlačítko, pretože zmeny firmware neprevádzam niekoľkokrát denne takže zatiaľ to nevidím ako nedostatok že to tam nie je.





Podrobnejšie:



Speedy 1 - SPEEDY v.1.2 + BiboDOS v Eprom, boot sa musí robiť z diskety

Speedy 2 - SPEEDY v.1.4 + BiboDOS v Eprom, boot zabudovaného nastane BiboDosu pri

                otvorených dvierkach disketovej jednotky

Speedy 3 - SPEEDY v.1.4 + HSSCOPY (vysokorýchlostná sektorová kopírka - aj na chránené

                diskety) boot kopírky nastane pri otvorených dvierkach disketovej jednotky

Speedy 4 - SPEEDY v.1.5 + HSSCOPY (vysokorýchlostná sektorová kopírka - aj na chránené

                diskety) boot kopírky nastane pri otvorených dvierkach disketovej jednotky




Rozloženie ? Vždy je v priestore druhých 8kB vlastná SPEEDY 1050 a v prvých 8kB  je potom buď BiboDos, alebo sektorová kopírka HSSCOPY.

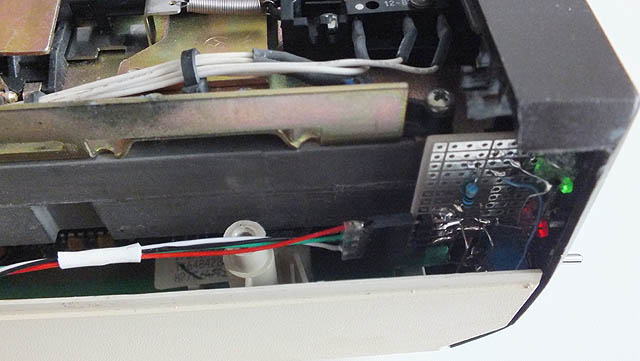

Prepínače na prvý pohľad možno vyzerajú zložito na ovládanie, ale je to naozajna používanie vec jednoduchá:


Prvý zľava - zapína a vypína režim Write protect, poväčšine je v polohe Write protect = Off

druhý zľava - prepína medzi Slow režimom (správa sa ako pôvodná Atari 1050) a Fast (= Speedy 1050), trvale býva prepnutý do režimu Fast

prepínač napravo dole - prepína medzi verziami 1.2 a 1.4 a v závislosti na bočnom prepínači v strede napravo určuje či sa nahrá BiboDOS alebo HSSCOPY

prepínač vpravo v strede - horná poloha - Speedy + BiboDOS, dolná poloha SPEEDY + HSSCOPY (vľavo SPEEDY V.1.4 + HSSCOPY, napravo SPEEDY V.1.5 + HSSCOPY, štandartne je prepínač v strede na pravom boku prepnutý nahor a dolný prepínač úplne napravo na verziu 1.4.


Najprv si pozrime ako prebieha boot ak je BiboDos nahratý kompletne na diskete, čiže sa jedná o vec totálne štandartnú (teda až na tú Speedy rýchlosť, ktorá robí túto disketovku naozaj pekelne rýchlym zariadením voči pôvodnej neupravenej jednotke = 4 násobný nárast výkonu (78.000Bd), pri kopírovaní to vylezie na ešte vyššiu hodnotu pri použití HSSCOPY  (90.000Bd):

Video

SPEEDY BiboDOS in floppy.mp4 (3,01 mb)

Na diskete (double, 180kB) zostáva voľných 665 sektorov.

___________________________________________________________

Teraz nasleduje BiboDOS (Speedy v.1.2), tu sú na diskete systémové súbory o veľkosti 2x 1 sektorov, zbytok sa "naťahuje" z Eprom Speedy:

Video

SPEEDY BiboDOS in Eprom.mp4 (4,17 mb)

Na diskete (double, 180kB) zostáva voľných 705 sektorov.

V tej dobe (polovica 80-tych rokov, teda skôr to boli 3/4) to bola naozaj vec neskutočná, zaujímavá a to ušetrené miesto (jedná sa o 40 sektorov) bolo vlastne celých 10kB miesta na diskete - to bolo naozaj dosť.

___________________________________________________________

Ak máte BiboDOS v.1.4 (tiež ide z Eprom) tak je voľných k dispozícii 707 sektorov:

Video

BiboDOS in Eprom v_1_4.mp4 (4,25 mb)

Disketa je už naformátovaná, neobsahuje žiadne DOS súbory. Tu booting prebieha totálne kompletne iba z Eprom - ak sú otvorené dvierka FD jednotky (ozve sa jedno dlhé "pípnutie"). Najprv stlačím na začiatku nový boot = Reset + Option. Následne sú zatvorené dvierka s vloženou disketou, nasleduje Dir aby zbehol výpis obsahu diskety. Zvolená hustota zápisu bola tak isto = 180kB (double).

___________________________________________________________

Vysokorýchlostná sektorová kopírka (rýchlosť = 90.000Bd), ako som už spomenul na začiatku dokáže okopírovať aj chránené tituly ktoré používajú rozličné ochrany proti kopírovaniu. Toto dnes už nie je až tak dôležité, výborná je vysoká rýchlosť pri jej používaní. Nahratie prebehne doslova za pár sekúnd, stačí Reset počítača a otvorené dvierka FD jednotky:

Video

HSSCOPY in action1.mp4 (15,39 mb)

Pri tomto videu som použil počítač ktorý nemá dobrý obraz, takže za kvalitu sa ospravedlňujem, len prevetrávam zásoby počítačov, ono keď to dlhšie stojí tak kondenzátory vysychajú ... Kopírovanou disketou je BiboDos Master disk, zapnutá je iba jedna jednotka. Pretože sa menia počítače tak je občas iná dostupná hodnota RAM ktorá sa objavuje na displeji - len toľko na vysvetlenie.



Spodná jednotka Atari 1050 obsahuje US doubler s 8x firmware.

Displej svieti tak jasne že mi odrazom vytvoril červenú dúhu na obrázku.

___________________________________________________________

Fičúrky SPEEDY 1050 (v.1.4):

Pri použití software napr. AspeQT a kopírovaní z neho na disketu cez Speedy 1050 prichádza počas kopírovania zároveň k formátovaniu diskety, čiže následne neprichádza k časovému zdržaniu keď sa začína s formátovaním diskety až po jej celom skopírovaní do RAM - toto riešenie naozaj šetrí hodne času, je to pekná vecička. Nazvem to prvým "multitaskingom" na Atari na ktorý som narazil. No, celkom to nie je pravda (Atari 1050 má v sebe vlastný počítač) - ale znie to naozaj dobre ! A ešte lepšie to vyzerá priamo v praxi:

Video

C_Format.mp4 (12,04 mb)

_____________________

Ak kopírujete na disketu ktorá už bola predtým naformátovaná v rovnakej hustote (môže obsahovať aj nejaké údaje) ako je momentálne kopírovaná disketa - tak toto si SPEEDY 1050 najprv overí a ak je požadovaný typ formátu v poriadku - vypíše na displej _FE (Format Enable) a nespustí formátovanie diskety. Hodne zaujímavé.

Video

FE_S1050.mp4 (10,00 mb)

Čiže FD jednotka nebude formátovať disketu ak to nepovažuje za potrebné. No, toto je slušne inteligentné rozhodovanie, toto sa mi skutočne pozdáva.

_____________________

Ako sa ukazuje ešte stále aj po čase ma vie SPEEDY 1050 niektorými svojimi fičúrkami prekvapiť, verziu 1.2 som na to či vie tiež zároveň formátovať sneskúšal, to už nechám na niekoho iného, aj tak hlavne používam verziu 1.4. A asi mi dáte za pravdu že tie videá stoja za pozretie. K mojej prvej SPEEDY 1050 som sa dostal v roku 1992 (február/marec) a odvtedy ma to pri tom tak nejako stále drží dodnes ... a teraz mám nedobrovoľne na to viac času ako by som niekedy predpokladal.

___________________________________________________________

Vaše hodnotenie, Rate post:

QUAD SECTOR COPY - 360kB.

By Administrator at April 17, 2020 14:58
Filed Under: Atari



Dnešným článkom sa vrátim k sektorovým kopírákom pre disketovú jednotku Atari XF551 a to k 360kB verzii. Dosť často majitelia XF551 žehrajú na to že nemajú k dispozícii poriadne sektorové kopíráky na DS/DD, v prvom článku na danú tému som už nejaké tie programy popísal a dnes to ešte doplním, naozaj sú sektorové kopíráky dostupné.



Odkaz na prvý článok:

http://blog.3b2.sk/igi/post/Atari-XF551-Sector-copy-programs-Single-Medium-Double-Quad-density.aspx



Ale poďme na dnešné veci:



COPY 2000 V.2.51Q


Voľba "C" umožňuje nahrať sektorový kopírák pre 720kB - teda ak máte 5.25" verziu 720kB FD jednotky, alebo 3.5" FD jednotku zo základnou doskou z Atari XF551. Funguje aj pre 360kB.


FAST-COPY


SECTOR-COPY QUAD


No, je tam toho na diskete viac, takže najlepšie je pozrieť si všetky sektorové kopíráky osobne, dúfam že tu si už vyberiete k Vašej spokojnosti.

Sector_COPIERS.ATR (130,02 kb)

Mám k tomu jednu pripomienku - z diskety mi nefunguje voľba J, možno je to dané tým že som to skúšal na Atari 1050 v režime Speedy.

Dnes som hodne stručný, ale k tomuto asi nie je čo viac dodať.

____________________________________________________________

Vaše hodnotenie, Rate post:

Oprava Atari Speedy 1050. Repair Atari Speedy 1050.

By Administrator at April 08, 2020 11:40
Filed Under: Atari





Pred časom (bolo to na jar minulého roku) som zohnal ďalšiu disketovú jednotku Atari 1050 do svojej zbierky, bol to výmenný obchod - niečo za niečo, jednoducho bezhotovostný platobný styk v praxi. Keď som ju priniesol domov tak som na ňu približne mesiac nemal čas, potom som ju konečne vybalil z tašky v ktorej som ju priniesol. A nasledovali prekvapenia, vtedy príjemné.



Pri prezeraní predného panelu kde na prvý pohľad bolo vidieť 5x LED som začal tušiť že tam možno bude v jednotke uložené viac ako by sa dalo na prvý okamžik očakávať a to čo mi majiteľ povedal (ten to ale už cca 15 rokov nezapínal). Vovnútri to pri miernom pohybe hrkalo, od majiteľa som mal informáciu že je roztrhnutá plochá remenička, to som ako problém nevidel, náhradnú remeničku doma mám. Po otvorení nasledovalo skutočné prekvápko - z pätičky procesoru bolo vypadnuté rozšírenie doštičky Speedy 1050, tie dve dodatočné (na prvý pohľad, bez zapnutia zariadenia) 5mm LED sú vlastne v skutočnosti mini 2x 5mm displeje zo spoločnou katódou a zobrazujú Track. Z uvedeného vyplýva že prvé tri LED zobrazujú hustotu založenej diskety. A remenička bola na svojom mieste ... nejako extra nebol dôvod ju kontrolovať. Nasadil som rozšírenie do pätičky pôvodného procesoru 6507. Zapol som jednotku a - naskočila a išla. Výborne, to ma naozaj potešilo.


Pretože mám disketových jednotiek viacero tak som ju potom zase spokojne odložil a nechal som ju v poličke odpočívať. Teraz po roku som ju zo skrinky vybral, že reku prevetrám ju, sformujú sa kondíky, jednoducho si zabehá. Nezabehala. Chyba lávky, nechcela naskočiť, jednotka sa síce zapla, roztočila sa ale to bolo všetko. Boot error stále dokola, niečo tam predsa len žilo, po jej vypnutí počítač zadrnčal a následne skočil do Basicu.


Prvá vec ktorú som si všimol po jej otvorení že sa dobre neotáča stredový tŕň. Nebudem zdržiavať, bolo toho viacero. Plochú remeničku som vymenil, v jednotke bola nejaká nepôvodná, rozmerovo na šírku síce v poriadku, ale jej materiál bol z gumy, po jej zložení sa ukázalo že je výrazne kratšia ako je originál remenička, toto by mohlo robiť problémy. Fajn, ako prvé som vymenil remeničku - jej výmena je vec naozaj jednoduchá - tú som si zobral z pokazenej mechaniky (podrobnejšie o nej ďalej), tá bola dobrá a dá sa ďalej používať, ani som nemusel nasadiť novú náhradnú remeničku, tá zostáva v zásobe.



Otáčky som nanovo nastavil, sú O.K., skontrolované pomocou môjho už pred časom uverejneného špecializovaného zariadenia:


Atari 1050 stroboscope


Ale aj tak to nechcelo načítať disketu (nebootovalo), problém pretrvával. Vrazil som tam inú, kompletnú dobrú mechaniku - a ajhľa, všetko fičalo ! Takže bolo treba vyskúšať aj niečo iné. Mám jednu FD mechaniku pre Atari 1050 ktorá má dobrú vrchnú časť, pričom spodná časť nie je je v poriadku (univerzálna čítacia a zapisovacia hlavička je k.o.), mám ju na náhradné diely. A u pôvodnej mechaniky kde je Speedy 1050 nie je podľa všetkého dobrý vrch (žeby niečo bolo vylágrované,ložisko ? - vyzerá to na problematický stredový tŕň, jeho premazanie nepomohlo) pričom spodná časť je v poriadku (po výmene remeničky za takú aká tam patrí). Pred rokom som to pustil na 15 minút a neprejavilo sa to, až teraz.Takže som skúsil niečo z tých 2x FD jednotiek funkčne pozliepať. Ešte dodám že obidve mechaniky sú Tandon.


Výsledok ?



Použil som vrchný diel FD mechaniky zo zlej disketovky (určenej na ND) a nechal dobrý spodok z pôvodnej mechaniky. Kábliky liezli všade kde sa len dalo keď som tie veci medzi sebou prehadzoval. Bah, bola to síce celkom slušná prplačka (bolo treba aj trošku cvikať a následne spájkovať), mal by som na tú prerábku frflať, ale vo výsledku som dostal funkčnú mechaniku, teda z dvoch blbých mi vznikla jedna dobrá, to ide, nie ? Potom som zase pomocou stroboskopu skontroloval otáčky (=288/rpm). Teraz už jednotka čítala a zapisovala tak ako treba. Ešteže mám k dispozícii jeden kus FD mechaniky pre 1050-ku na náhradné diely.



Príma, nasledoval ešte posledný krok ktorý sa zrazu objavil - na mini displejoch nesvietili segmenty B, zaujímavé, prejavilo sa to naraz na obidvoch displejoch, po prinesení jednotky domov predtým fungovali. Po kontrole dosky Speedy 1050 som našiel 2 odlomené prívody smerom k displeju, napájkoval som ich (skontroloval som kde je ktorý segment, teda na ktorej sedemsegmentovke, vývody na displeji nejdú cez konektor ale napriamo sú tam pripájkované), dal som naspäť dosku Speedy 1050 do pätičky procesoru po čipe 6507 a celé som to poskladal.



Zapol som to a ... všetko funguje tak ako má.


Ten mini displej je fakt cool. A ja som rád že som dal dohromady mašinu kde sa to tak nejako všetko počas jedného roku pozbieralo a pokazilo, raz darmo - disketovky sú moje srdcovky. A keď sa oprava podarí, pritom sa jednalo o 4 veci (remenička, výmena vrchného dielu, 2x problém na displeji) takže som spokojný.


Záverom dve video ukážky ako disketová jednotka Atari 1050 - s úpravou Speedy 1050 mini display funguje po uvedených opravách:

Video:

Speedy 1050 mini display1.mp4 (10,59 mb)

Video:

Speedy 1050 mini display2.mp4 (5,81 mb)


Teraz pri nútenej nedobrovoľnej domácej separácii je čas robiť aj takéto veci, ak by som to zistil predtým - asi by som to odložil a povedal si - urobím to inokedy, mám tých Atari 1050 viacero. Teraz na to bol čas a vedel som sa dokopať to doriešiť a dotiahnuť do konca.


Smile

____________________________________________________________

Vaše hodnotenie, Rate post:

Open 6810 Doubler PCB (for 1050 US Doubler Upgrade)

By Administrator at April 05, 2020 11:44
Filed Under: Atari



Dnes sa pozriem za veľkú mláku do USA kde sa useri s nickom Nezgar + Kludgy inšpirovali vzorom od Radima Poláška a urobili vlastnú PCB pre US Doubler 1050. Prevedenie PCB je naozaj veľmi kvalitné, takže s osádzaním medzikusov a pätičiek by nemal nastať žiaden problém - teda ak osadíme súčiastky v poradí - najprv medzikusy a až potom pätičky.


Všetky fotografie v tomto článku pochádzajú zo zdroja:

atariage.com


Asi bude nosením dreva do lesa, ale pripomeniem - uvedená úprava vyžaduje zameniť obsah Eprom (alebo PROM), za nový US doubler firmware. Treba vybrať z pätičky pôvodnú RAM (čip 6810) a na jej miesto osadiť túto novú PCB. Následne treba do 2 pätičiek na tejto novej PCB osadiť 2x čip 6810. Jeden čip máme automaticky - ten čo sa vybral zo základnej dosky, druhý treba pohľadať, sú dostupné napríklad na eBay.





Tu už len pripomeniem že je potrebné dávať veľký pozor na celkovú "stavebnú výšku", pretože priestor pod disketovou mechanikou je obmedzený a tak isto treba rátať s tým že po obidvoch stranách doštičky sa nachádzajú ďalšie čipy. 2x merať a až potom zapájkovať  ! Viac je lepšie ako menej - v tomto prípade určite.




Prečo som to zdôraznil je výborne vidieť na tomto obrázku.


Uvedená úprava zabezpečí že vďaka novému firmware a zväčšenej RAM máme k dispozícii aj hustotu 180kB na jednu stranu diskety, ak používama SpartaDOS, MyDOS tak využívame aj zväčšenú prenosovú rýchlosť na cca 54.00Bd. Je k dispozícii aj sektorový kopírák, kde je možné ukladať zo "skosením - skew", potom každá disketa takto uložená je načítaná zo zvýšenou rýchlosťou.



Jedná sa o najjednoduchšiu a najlacnejšiu konverziu disketovej jednotky Atari 1050 na hustotu 180kB, je to spoľahlivé a naozaj dostupné.



Poznámka:

Uvedená konverzia sa síce dá urobiť aj priamo predrátkovaním obidvoch čipov priamo medzi sebou a následným vložením do pôvodnej pätičky. Tak to bude fungovať tiež, ale riešenie s takouto prídavnou doštičkou je omnoho elegantnejšie (netreba vyhnúť nožičky na čipoch a nepájkujeme priamo na vývodoch čipov oproti predchádzajúcej vete). Síce to potom priamo v prevádzke nikto nevidí, ale ten pocit že je to tam urobené naozaj kvalitne Vám už skutočne nikto nezoberie.

__________________________________________________________

Vaše hodnotenie, Rate post:

Tichý 12V ventilátor. Silent 12V fan.

By Administrator at April 03, 2020 14:12
Filed Under: Non-Atari



Po čase som na možnom štarte ventilátoru a jeho následnom prechode do "tichého módu" ešte zapracoval a urobil som ho o niečo sofistikovanejší a teda je to timer ktorý používa časovač 7555, ktorý okamžite po pripojení na napätie 12V tranzistorom BD139 skratuje ZD (Zenerova dióda) a pustí na ventilátor plné napájanie. Po cca 30 sekundách sa tranzistor zatvorí a ventilátor potom už trvale beží na nižšie napájanie ktoré je dané hodnotou použitej ZD. Uvedený spôsob "bootovania" ventilátoru zabezpečí jeho bezpečné roztočenie ktoré by pri nižšom napájacom napätí nemuselo byť za každých okolností zaručené. Takáto úprava sa síce nehodí na všetky možné veci, ale pre mnoho zapojení vyhovie práve pre stíšený chod zariadenia.



Timer pre spustenie ventilátoru na plné napätie na dobu 30 sekúnd

a potom nasleduje pokles na trvale nižšie otáčky:



verzia 1 - základná, pevný čas, niekedy je vhodnejšie

pin č.4 obvodu 7555 namiesto na +12V prepojiť na pin č.2.

(Treba vyskúšať.)



verzia 2 - vylepšené, vybíjanie kapacity M1 (pin2) cez

diódu 1N4148, možnosť zmeny dĺžky času



Toto zapojenie (verzia 1 a 2) zabezpečí roztočenie ventilátoru aj keď je už starší a teda nemusí pri zapnutí ventilátoru priamo na nižšie napätie prísť k jeho roztočeniu, tu máme zaručený rozbeh čo sa určité hodí (počas tých 30 sekúnd je ho pri plných otáčkach počuť, následne sa potom stíši jeho chod až na hranicu počuteľnosti). Po vypnutí napájania sa jav bude nanovo opakovať. Tlačítko je dobré použiť pri stavbe, pretože zapojenie vieme otestovať aj bez vypínania, stačí ho stlačiť a začne nanovo odpočet 30 sekúnd (ale nie je podmienkou pri stavbe). Použitie tantalového kondenzátoru je vhodné na mieste časovacieho kondenzátoru, ak tam dáte obyčajný elektrolytický kondenzátor tak sa nemusí dať presne zopakovať nastavená doba (elektrolytický kondenzátor má o poznanie väčší zvodový prúd). Zapojenie používa CMOS verziu timeru 555, ale len s drobnou odchýlkou v dobe časovania beží priamo bez úprav aj pri použití čipu NE555 (ten má o poznanie väčší odber - 20mA oproti cca 0.3mA u typu CMOS 7555) - pri tomto použití vlastný odber časovacieho čipu ale nie je rozhodujúci. Tranzistor BD139 nevyžaduje chladenie pretože pracuje iba v spínacom režime. Uvedené zapojenie zvládne pracovať s ventilátormi s odberom do cca 0.4A, táto hodnota je skôr daná celkovou zaťažiteľnosťou ZD ako tranzistoru (tomu sa chladič dá pridať vždy). Úbytok napätia na tranzistore sa pohybuje medzi 0.3 až 0.5V, preto ventilátor na začiatku beží fakticky na plné napätie 12V.


Pri ZD = 5.6V je na ventilátore U = 6.4V

pri ZD = 5.1V je na ventilátore U = 6.9V

pri ZD = 3.9V je na ventilátore U = 8.1V



Uvedené typy ZD sú na záťaž = 5W, čiže nesnažte sa použiť typy ZD na menšiu, iba 1 Watt záťaž !



Zapojenie na univerzálke, verzia 1.


Pri obidvoch takýchto hodnotách (ZD = 5.1, alebo = 5.6V) beží 12V ventilátor s ložiskami MagLev (u mňa použitý typ ventilátoru má rozmery 40x 40x 20mm) mimoriadne ticho a jeho schopnosť zabezpečiť prúdenie vzduchu vovnútri zariadenia je stále viac ako dostatočná. Ventilátor počas prevádzy prestaneme vímať, pretože zo zariadenia ide iba tichý šum.

Po vyskúšaní už môžem len odporučiť prvú verziu dodatočne dovybaviť diódou 1N4148 (tak ako je to verzii 2), vďaka nej je možné okamžite zariadenie po vypnutí nanovo zapnúť (alebo skúsiť zapojiť pin č.4 obvodu namiesto na +12V na pin č.2). Inak verzia 1 potrebuje po vypnutí na reštart niekoľko sekúnd (sčasti je to dané aj spínaným DC zdrojom ktorý dodáva napätie ešte chvíľu po vypnutí sieťového vypínača). Tak isto je možné zvoliť inú dobu časovania, mne vyhovuje tu uvedená doba, sluchom pri zapnutí máme potvrdené roztočenie ventilátoru na plné otáčky a po nastavenej dobe príde k jeho stíšeniu kedy ho prestaneme vnímať.

___________________________________________________________

Vaše hodnotenie, Rate post:

Atari - čriepky. Atari tidbits. 12.

By Administrator at April 02, 2020 12:50
Filed Under: Atari

Čriepky, pikošky, alebo inak povedané - zaujímavé veci okolo počítačov Atari. Čo sa podarilo, sem tam aj nepodarilo a vôbec čokoľvek čo sa týka spomínaného druhu počítačov (a niekedy aj z iného súdku). Poďme už na 12-te pokračovanie.



___________________________________________________________



Najprv niečo pre dobu kedy každý kúsok dostupnej RAM navyše naozaj potešil:




A pritom platí tento slogan dodnes (aj keď už na iných počítačoch).

___________________________________________________________



Priamo na to nadväzuje táto myslím si nápaditá dobová reklama pre rozšírenie pamäte počítača Atari 400 na vtedajšie maximum (48kB) RAM pre tento stroj:



___________________________________________________________



V minulom pokračovaní som spomínal nové papierové kryty pre magnetofón Atari XC12 a aj pre počítač Atari 800XL, dnes tu máme nový kryt aj pre počítač Atari 800XE, zase na webe hľadajte podľa popisu na obrázku a na eBay:


____________________________________________________________



Nadšenci ktorí dodnes pracujú s floppy diskami často majú problém s tým, že kvalita obalov sa po čase naozaj celkom viditeľne zhoršuje. A sú medzi nami jedinci ktorí by radi mali obaly také, ktoré by mali vyzerať akoby boli priamo od Atari. Čo s tým ? Dobré je že si v dnešnej dobe vieme vyrobiť nové obaly pre diskety a to priamo na laserovej tlačiarni. Výsledok môže vyzerať napríklad takto:





A teraz už len nasleduje niekoľko možností - je ich tu "zabalených" pekne pohromade celkove 8, takže si snáď vyberiete ako si daný obal na disketu môžete sami doma vyrobiť na svojej tlačiarni.:

5.25" cover

___________________________________________________________



S týmto "úlovkom" som sa síce pochválil pred nejakým časom na oldcompe, ale tu nie, obrázky boli na domácom disku 1TB ktorý mi záhadne zmizol - keďže sa ale po dlhej dobe našiel tak tu môžem "vyrukovať" aj zo staršou vecou:


Pre časom som v Banskej Bystrici v jednej radšej nemenovanej firme (už to aj tak nemajú) zohnal 2 kusy 5.25" FD mechaník 360kB DS/DD TEAC FD-55BR:


Dokonca som k tomu dostal aj krabicu. Cena bola 35.- Euro za kus.


Tak toto bol naozaj dobrý kauf !


Ako keby to vyšlo z fabriky v ten istý deň.


FD jednotky sú v naprosto výnimočnom stave.



Toto vyšlo ...




Teraz ma teší že tieto disketové jednotky v takom parádnom stave majú svojho (myslím si celkom dobrého) majiteľa. V stave ako nové, ešte skutočne nevybalené z originálneho balenia. Pff, asi som urobil chybu že som vtedy nekúpil všetky čo boli k dispozícii - dal som avízo na oldcomp a za okamih už neboli žiadne ... ale zase na druhú stranu - nebol som nenažraný a potešil som tak viacerých (dúfam ...).

Tieto FD disky sú vhodné ako náhrada napríklad pre Atari XF551, samozrejme ju môžete použiť aj  v iných zariadeniach ktoré DS/DD FD jednotky 360kB používali (a používajú).



Že niečo takéto zoženiem po toľkých rokoch ma mierne zaskočilo, ale potešilo. Ešte si pozrieme nejaké tie údaje k tejto disketovej jednotke:

Teac FD-55BR.pdf (259,80 kb)

_____________________________________________________



TESLA + ATARI ?  Áno !




Atari hry v aute od TESLY ? Už je to tam k dispozícii dosť dlho, 2 roky, ale kvôli tomu si fakt TESLU kupovať nebudem.

Komplet podrobnosti tu, je to odkaz (súbor má veľkosť 95MByte):

8-Bit Annual 2018.pdf

_________________________________________________________



Poľská disketová jednotka pre malé Atari  - SN-360:





Disketová jednotka SN-360.



Ak Vás táto disketová jednotka zaujíma (poľské stránky):

atarionline.pl



Foto je prevzaté z fóra tohoto linku.
No, drátov a kabeláže je tam požehnane  ...

_____________________________________________________



Ďalšia verzia novej základnej dosky Atari XF551 od Lenore Underwood ktorá sa dá použiť dobre aj pre disketovú jednotku 3.5":


Čelný panel dokáže zobrazovať Track, je vyvedený Reset, prepínač čísla disketovej jednotky,

prepínač OS1 - OS2.



Link na jej stránky:

http://www.bitsofthepast.com/

_____________________________________________________


User skov zo stránok oldcompu vytvoril krabičky na 3D tlačiarni pre zdroje od Atari:


Použil dostupný šedý plast, v čiernej to bude vyzerať ešte lepšie ...


Ja si stále myslím že v týchto zdrojoch by bol dobrý aj sieťový vypínač.

Poistku nevidím, rozhodne by som ju tam pridal (miesto tam je.)


A napájací zdroj pre Atari 1050 vyzerá fakt luxusne.

Linkna jeho stránky:

https://3d.odkaznik.cz/

Uvoľnené súbory pre 3D tlač:

https://www.thingiverse.com/skovik/designs

__________________________________________________________

Ja som síce súhlas na uverejnenie Atari spravodajov z Olomouca nedostal, a neviem či na tomto odkaze to povolenie dostal, ale sú tam spravodaje z uvedenej lokality:

Spravodaje Atari Olomouc

__________________________________________________________

Vaše hodnotenie, Rate post:

04_2020 Blog, Notes.

By Administrator at April 01, 2020 09:00
Filed Under: Blog

01.04.2020

Vonku pekne, vírus popritom v plnej akcii, pocity pekne naprd - keď vidím čo sa deje v Taliansku, Francii a Španielsku, USA (menujem len tie najvypuklejšie).

Skúsme využiť vynútené voľno ktorý zrazu máme "navyše" pretože sedíme doma a teda nájdime si čas na dotiahnutie niektorých vecí ktoré už sú bradaté a nejako sme si na to doteraz z rozličných príčin nenašli dosť energie si k tomu sadnúť - teraz to ide. Smile



____________________________________________________________

02.04.2020

12-te pokračovanie Atari čriepkov:
Atari - čriepky. Atari tidbits. 12.

Počkal som až na dnešný deň, 1.apríla som to uverejňovať nechcel. Laughing

_____________________________________________________

03.04.2020

Chladenie zariadenia pomocou stíšeného ventilátoru, teda po štarte beží na plné napájanie a po chvíli sa znížením napätia stíši (klesnú otáčky) a zariadenie neruší svojou prevádzkou okolie:
Tichý 12V ventilátor. Silent 12V fan.

_____________________________________________________

05.04.2020

Dnes z iného súdka:

Ako tak pozerám spravodajstvo TA3 najväčším problémom Covid-u sú futbalisti a ich ohrozené príjmy, polovica spravodajstva sa venuje práve tomuto. Naozaj je to najväčší momentálny problém tejto spoločnosti ? Žeby boli jediní ktorí majú problémy ? A zrazu sa vyrojili reklamy na hazard, doteraz tak nejako čušali. No, apoň vidieť kde sa točia veľké peniaze.

Nezostáva nič iného len to nejako vydržať, ak futbalisti zase budú mať svoje príjmy naspäť - tak nám bude už dobre ... Foot in mouth

________________

Nová doštička pre US doubler disketovej jednotky Atari 1050, pochádza z USA:
Open 6810 Doubler PCB (for 1050 US Doubler Upgrade)

_____________________________________________________

08.04.2020

Oprava disketovej jednotky Atari 1050 zo zabudovaným rozšírením Speedy 1050 s mini displejom:
Oprava Atari Speedy 1050. Repair Atari Speedy 1050.

____________________________________________________________

17.04.2020

Voľné pokračovanie o sektorových kopírákoch pre DS/DD - Atari XF551:
QUAD SECTOR COPY - 360kB.

_____________________________________________________

21.04.2020

Zaujímavé videá z prevádzky SPEEDY 1050:
Atari Speedy 1050 fičúrky, features.



_______________________________________________________________________________

28.04.2020

Netbook pre prácu s USB prepojeniami na Atari a SBC6502:
SIO2-i-Buddie.

_____________________________________________________

Vaše hodnotenie, Rate post:

Napájacie zdroje Atari 600XL, 800XL, 130XE, 800XE, 65XE, XEGS. Switching power supply Atari - 5V/DC - part 12.

By Administrator at March 25, 2020 10:30
Filed Under: Atari

Pretože doba pokročila a objavili sa nové možnosti (ale nemyslím tým teraz koronavírus) ako napájať počítače Atari (a nielen tie), tak sa dnes pozriem na 2 riešenia, ktoré sú svojím spôsobom mierne netradičné. Ukazuje sa že aj v zdrojoch prebiehajú postupné zmeny ktoré túto oblasť posúvajú stále ďalej a ďalej.





Doteraz sa používali hlavne tieto typy napájacích zdrojov:


1. - klasika, transformátor, usmerňovač, potom nasleduje stabilizátor typu 7805, uA723 s pomocným tranzistorom apod.

2. - klasika, transformátor, usmerňovač, nasleduje spínaný DC/DC zdroj s výstupom =5V

3. - klasika, spínaný AC/DC zdroj s výstupom 5V, zvyčajne vo forme ála kalkulačkový zdroj, alebo je to riešené ako zdroj bez krytu


Pred časom sa objavila "mutácia", kde sa v púzdre ktoré sa navonok tvári ako obyčajný transformátor nachádza kompletný spínaný AC/DC zdroj ktorý nevyžaduje žiadne dodatočné súčiastky - leda tak sa oplatí na vstupe AC pridať poistku (určite). Rozmery sú naozaj malé a takéto riešenie zdroja sa rozhodne oplatí. Popíšem tu 2 typy, obidva dávajú na výstupe pri 5V/DC/2A, čo je pre počítače Atari viac ako dosť a pritom stále z ďalšou viac ako slušnou prúdovou rezervou aj pre budúcnosť. Nevýhodou týchto zdrojov je vyššia cena, v prípade TRACO zdroja je tá cena už naozaj dosť výrazná. Tak isto je potrebné takéto "trafo" umiestniť do krabičky kde sú vývody chránené proti dotyku, celkom dobrým riešením je do pôvodného obalu vykuchaného zdroja umiestniť takýto nový zdroj.


Tesne pred vypuknutím momentálneho stavu som na webe našiel majiteľa takýchto zdrojov a zakúpil som pár kusov takýchto zdrojov, úplne nových - a boli dostupné za naozaj vynikajúcu cenu, bolo to hneď za BA tak som sa po ne zastavil osobne, neodolal som, ceny boli polovičné. Načo ich hodlám použiť je myslím si jasné.


Datasheet pre AC/DC zdroj MYRRA 47210:

Myrra-47000-Series.pdf (1,80 mb)



AC/DC zdroj MYRRA 47210


AC/DC zdroj MYRRA 47210, spodná strana.

Horná časť obrázku - DC výstup, spodná časť obrázku AC vstup.



Rozmery zdroja MYRRA:  šírka 47mm, výška 26mm, hĺbka 40mm,

celá kubatúra zdroja = 48.88cm³

________________________________________________________


Datasheet pre AC/DC zdroj TRACO TML 10105:

Traco Power TML 10105.pdf (1,54 mb)



AC/DC zdroj TRACO TML 10105


AC/DC zdroj TRACO TML 10105, spodná strana.

Vľavo AC vstup, vpravo DC výstup.


Rozmery zdroja TRACO:  šírka 64mm, výška 22mm, hĺbka 45mm,

celá kubatúra zdroja = 63.36cm³



Záverom malé porovnanie veľkostí zdroja MYRRA (5V/DC/2A) a originálneho napájacieho zdroja od Atari (5V/DC/1.5A):



Vľavo zdroj MYRRA, vpravo orig. zdroj ATARI.


Rozmery orig. zdroja Atari:  šírka 76mm, výška 67mm, hĺbka 146mm,

celá kubatúra zdroja = 743.43cm³



Takýto typ zdroja naozaj výrazne uľahčuje stavbu potrebného napájacieho zdroja.


Pri stavbe musíme dodržať niektoré veci dané tým že na primárnej strane pracujeme priamo zo sieťovým napätím (nezabúdať na istenie zdroja poistkou !).



Na druhú stranu - kto ide to tohoto by mal vedieť do čoho sa púšťa a teda mal by byť aj primerane opatrný, tu sa zbrklosť skutočne neodpúšťa.

Je to naozaj zaujímavá alternatíva ako si postaviť doma náhradný 5V zdroj napájania pre počítač, alebo to bude vhodné aj pre niečo iné.

Je tu aj nevýhoda, zdroje sú urobené ako nerozoberateľné (viď zdroj MYRRA), t.j. v prípade poruchy je nám zostáva jediná možnosť, kompletná výmena tejto časti. Nuž, zase raz niečo za niečo.

Ak z akýchkoľvek dôvodov považujete za potrebné nahradiť pôvodný zdroj stojí za zamyslenie použiť ako náhradu práve takýto zdroj, ušetríte kopu miesta a výmena by naozaj nemala byť ťažká, teda a nemáte vo svojej výbave zaliaty zdroj, tam by sa dostať dovnútra zdroja bola poriadna fuška ..., v prípade použitia novej, nepôvodnej krabičky je situácia jednoduchá.

___________________________________________________________

Návrat do všetkých pokračovaní o napájacích zdrojoch pre malé Atari:

http://blog.3b2.sk/igi/post/Napajacie-zdroje-Atari-600XL-800XL-130XE-800XE-65XE-XEGS-Power-supply-Atari-introduction-part-0.aspx

__________________________________________________________

Vaše hodnotenie, Rate post:

Oprava LDW Super 2000. Repair FD unit LDW Super 2000.

By Administrator at March 23, 2020 12:00
Filed Under: Atari

Dostala sa mi do rúk na opravu táto disketová jednotka - LDW Super 2000. Celkom som sa potešil, pretože pred mnohými rokmi (bol to rok 1989) som chcel byť tiež jej majiteľom. Prešli roky, síce jej majiteľom nie som dodnes (mám, či presnejšie povedané mal som z nej iba jednu, jedinú vec - ešte sa k tomu dostanem), ale aspoň som sa jej mohol lepšie pozrieť na "zúbky". Ale na to aby som sa na to mohol pozrieť musel som si k nej najprv postaviť zdroj a až potom som mohol začať hľadať kde je problém a prečo jednotka nefunguje.



Zdroj pre túto jednotku je oproti iným netradičný, používa dva samostatné, oddelené vstupy - prvý je na 9V/AC/1.5A max. a druhý má mať 16V/AC/0.85A max. Znovu zdôrazňujem, zdroj musí mať 2 oddelené vinutia. Zdroj som zostavil s použitím 2 samostatných transformátorov, pretože požadované vinutia na jednom trafe akosi len tak ľahko nezoženiete. Ako to už býva, transformátory ktoré sa hodia sa naozaj zle zháňajú. Schéma takéhoto zdroja je zbytočná, vovnútri sú len spomínané trafá a 1A spoločná poistka na ich primári (+ indikačná LED). Použité trafáky sú na 9V/AC/1.5A a 15V/AC/2A - t.j. to čo som doma našiel (teda v pivnici, von v týchto časoch sa veľmi neoplatí ísť zháňať súčiastky ...), ešte stále je v použitej skrinke dosť voľného miesta. Čiže prvý transformátor je O.K. (odber sa pohybuje pod 1A ), druhý je poriadne predimenzovaný - a ako vedľajší efekt práve u neho sa to tu hodí, ešte to v texte popíšem. To že dáva o 1V na výstupe menej je v tomto zapojení nepodstatné, pretože po usmernení sa z neho vyrába 12V a teda rezerva (cez 23V na vstupe do stabilizátoru 12V) je viac ako dostatočná.



Zdroj bol koncipovaný ako čo najjednoduchší a preto nemá na sebe vypínač.

(Dá sa dodatočne dorobiť, ale na zdrojoch pre Atari to nie je obvyklé.)



Takto napájací zdroj vyzerá spredu, je urobená aj  indikácia že je pripojený v sieti. Na prepojenie je použitý plochý vodič (dĺžka = 1.5m), ktorý má 8 žíl a žily sú vždy zdvojené, teda (1+2), (3+4), (5+6) a (7+8). Vďaka zdvojeniu na vodičoch nie je až taký veľký úbytok napätia. Výhodou takéhoto zapojenia je to, že prívodný konektor kľudne môžete otočiť aj naopak, nič sa nestane, stále budú potrebné napätia tam kde treba. Vývody (1+2) - (7+8) poskytujú 15V/AC, vývody bližšie k stredu (3+4) - (5+6) zase dávajú 9V/AC.


Tu je už na náhradný zdroj pripojený 8-žilový prepojovací káblik.

Zdroj je zapnutý, svieti indikačná LED.



Teraz krátko k napájaciemu konektoru na jednotke LDW Super 2000:


Dosť dlho som si lámal hlavu ako to zapojiť cez pôvodný konektor a pritom nič neposr..ť. Napokon ma napadlo jednoduché riešenie - použil som dutinky z napájania počítačových PC mechaník - sedí to tam ako uliate. Niekedy je jednoduché riešenie najlepšie, originálny konektor aj tak nezoženiem.



Niekedy je sila v jednoduchosti ... som si vedomý že to nie je ideál, ale nemusel som robiť v jednotke kvôli tomu žiadnu úpravu. Tento kanibalizovaný konektor poslúžil ako zdroj použitých dutiniek pre pripojenie do pôvodného konektoru disketovej jednotky LDW Super 2000.



Teraz si pozrieme zapojenie prívodného konektoru na jednotke LDW Super 2000. Prečo ? Pretože doteraz uverejnené obrázky mali blbé zapojenie vývodov ! Takže ako vždy sa oplatí si všetko najprv odpredu premerať a nespoliehať sa že všetko čo je na webe je aj správne zapojené a nakreslené. Je naozaj zaujímavé prečo zvolili takéto komplikované oddelené napájanie - keď sa to nakoniec po usmernení aj tak zlúči do spoločného bodu voči zemi.

Hja, cesty návrhárov sú niekedy nevyspytateľné ...


Jednotka používa takú istú Eprom (obsah) ako jednotka Indus GT, čiže je jej derivátom, tak ako CA-2001 (to je lacnejšia verzia, nemá vôbec dvierka = nižšia cena).


Ako perličku uvediem že už na základe tohoto v pôvodnom článku o LDW Super 2000 publikovaného správneho obrázku som videl na webe opravené zapojenie konektoru - ale bez uvedenia zdroja tejto opravy pôvodnej chyby.


Tu to nakreslené zapojenie napájacieho konektoru sedí - skontrolované.





Čo ma fascinuje je to že stále koluje na webe zlé zapojenie vývodov napájania na konektore na webe - a doteraz nikto na to neupozornil ...



Prívody z kábliku od zdroja sú ukončené takto - na dutinky som dal teplom zmrštiteľnú bužírku a teda nehrozí skrat. Čiže krajné dutinky = 2x čierna, dutinky bližšie k stredu = žltá +červená.



No a to je asi tak všetko čo treba napísať o tomto náhradnom zdroji, funguje a robí to čo sa od neho očakáva. Je poskladaný z domácich zásob, čiže možno použitá krabička by mohla byť aj menšia, ale zase som nič nemusel kupovať, takže toto bolo rozhodujúce. (Skelet pre zdroj je pôvodne z externého disku ktorý sa pripájal na paralelný port, léta páně ..., ale zase je na skrinke vyriešené chladenie = veľa otvorov.)



No a už idem na vlastnú disketovku:



Prvá vec čo ma zarazila bola konštrukcia zdrojovej napájacej časti - nasadzuje sa hore nohami nad zadnou časťou floppy jednotky a súčasťou dosky sú aj dva stabilizátory 7805 a 7812. Ak sú tieto na svojom mieste zle zaletované tak spôsobujú silné pnutie na svojich vývodoch ktoré práve môže byť príčinou porúch stabilizátorov a to až s fatálnymi dôsledkami. Riešenie takto riešeného oddeliteľného zdroja spôsobuje nemalé problémy ak potrebujete merať v zapnutej jednotke - treba dať každý stabilizátor na nejaký samostatný chladič. Nuž takéto riešenie túto jednotku v mojom rebríčku nadšenosti pre to aby som ju vlastnil znížilo o pekných pár bodov. Stabilizátory nemali pod sebou vôbec žiadnu teplovodivú pastu, nebol tam ani náznak (zjavne sa to vtedy nepoužívalo, nielen na tejto jednotke).



V tejto pozícii je zdrojová časť nainštalovaná v jednotke.


Tu je to už otočené "hore nohami", na bokoch je videť stabilizátory. Naľavo 7812, napravo 7805. Pri osadzovaní dosky naspäť na svoje miesto usmerňovače mierne zavadzajú, drhnú svojím krajom o vlastnú FD mechaniku. Je to len drobnosť, ale nemalo by sa to zachytávať.


Detailný pohľad na konektor, horné kolíky blízko seba = 9V/AC,

dolné viac od seba vzdialené kolíky = 16V/AC.


Stabilizátor 12V - 7812. Tak ako bol zapájkovaný tlačil dosku zdroja smerom nahor o cca 3mm vyššie a prehýbal zdrojovú dosku do oblúku (stredná časť bola najvyššie). Pri takom pnutí určite niečo časom nevydrží - a tu to bolo tiež aj na opačnej strane - 5V stabilizátor, nebol originál, už ho tam niekto naletoval nanovo - bolo prasknuté priletovanie Gnd. Keď som začal merať (doska zdroja bola vybratá von a meral som zdroj naprázdno) tak na vstupe 13V/DC a na výstupe keďže zem nemala na stabilizátore kontakt - dtto tam bolo celých 13V ... mierne som sa orosil a dal si hodinu pauzu. 7812-ka sa mi tak isto nepozdávala, tiež tam bol problém (na výstupe 0.5V), radšej než som začal robiť niečo iné - najprv som vymenil obidva stabilizátory - ale prívody k nim som urobil po svojom. Fotka bola urobená až potom keď som tam dal pastu, ale aj tak som 7812-ku vymenil skôr ako som to celé zapol. Našťastie ... Tak si myslím že než sa mi to dostalo do rúk asi najprv vypovedala LM7812 a nie LM7805, takže vovnútri to vďaka tomu nič nepošahalo. Uff, úľava, problém bol naozaj v zdrojovej časti. Ale ako sa ukázalo bola tam ešte jedna drobnosť čo nebola v poriadku - Eprom, ešte sa k tomu dostanem.


Takto sa jednoduchým spôsobom na obidvoch stranách (tu 7805-ka, toto som to urobil aj pre 7812-ku) odstránilo nebezpečné pnutie pri nesprávne osadených stabilizátoroch. Odpájkovať priamo vývody na plošáku je dosť riziko, je to tam nejaké prťavé - práve tam kde by to malo byť robustné - zase mínus v mojom rebríčku. Zdrojová doska teraz sedí pekne rovno na svojom mieste tak ako treba.



Ešte než som do zdrojovej časti v jednotke pustil "šťavu" - najprv nasledovalo klasické kompletné čistenie jednotky pred jej prvotným spustením po výmene stabilizátorov (som rád že som ju neskúsil najprv zapnúť z mojím novým zdrojom a starými stabilizátormi, to by bolo dymu ...).



Keď som jednotku otvoril tak pre istotu som vybral Eprom 2732 a dal som zverifikovať obsah, toto pri opravách naozaj robím vždy. Dosť často je všetko v poriadku, tu ale 2 byty kde mal byť správny obsah mali tam jeden bitík o jednu hodnotu vyššie ako by sa patrilo, čiže verifikácia nezbehla. No, našťastie tento problém bol naozaj jednoduchý na opravu. LDW Super 2000 síce nemám, ale originál Eprom v šuplíku áno! Takže vymenil som Eprom-ku a bolo. (Mal som ju doma už naozaj hoooodne dlho, aj som si hovoril či ju nepremažem a budem ju mať pripravenú na niečo iného, nestalo sa, nakoniec sa predsa len dočkala a išla na miesto kam patrí.)

Obsah sa dá nanovo napáliť aj do starej Eprom, ale ak mám dobré riešenie (hlavne ak je náhradná Eprom k dispozícii) tak som radšej urobil výmenu. Potom som už po poskladaní jednotky mohol zapnúť napájanie. A jednotka funguje ...



Ale zatiaľ sa ešte pozrime pár obrázkami priamo do jednotky:


Napravo odpojený konektor na disketovú jednotku, v strede malý konektor ktorý ide na univerzálnu hlavu.


Konektor na univerzálnu hlavu má v sebe kľúč, takže naopak ho na jeho miesto neosadíte.

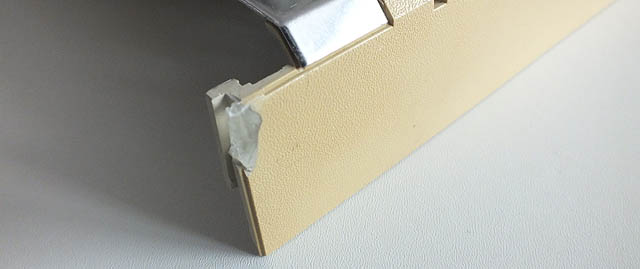

Na kryte pliešku je plast a ten už vekom slušne popraskal.


Pre mňa dôležitá informácia ktorá doteraz na webe nikde nebola dostupná - disketa sa v jednotke otáča rýchlosťou 288/rpm, teda točí sa rýchlosťou 4.8 otáčky za sekundu - túto informáciu som pridal aj do môjho prvého článku o LDW Super 2000. Najprv ešte než som to rozobral som špekuloval ako odmeriam otáčky - a po otvorení som zistil že výrobca mi túto robotu maximálne zjednodušil - mám to na tanieri, teda presnejšie na zotrvačníku priamo na samolepke. Tak toto bolo príjemné prekvápko - blbé je niečo iné - na celej mechanike nie je ani jeden údaj ktorá by povedal alebo naznačil kto je výrobcom tejto mechaniky a teda táto infomácia tu bytostne chýba.

Takáto náhradná FD jednotka (tobôž bez označenia) sa bude v dnešnej dobe ak sa pokazí naozaj už veľmi ťažko zháňať.


Krokový motorček hlavy vyzerá že je štandartný, je použitý aj v disketovej jednotke

Atari 1050, má presne rovnaké hodnoty odporu vinutia a aj vonkajšie rozmery.


Takto vyzerajú samotné "vnútornosti" disketovej jednotky LDW Super 2000.


Hlavička má kompletné odtienenie - na rozdiel od Atari 1050.


Na hornej pravej strane je "hydraulika" otvárania predného krytu. Nálepka Demobitu 1995 sa po tých rokoch stala skutočnou integrálnou súčasťou spodného krytu (= je už asi neodstrániteľná). Na spodnej prednej strane jednotky sú urobené vetracie otvory. Tak isto sú aj na jej bočnom plechovom kryte z obidvoch strán. Výborne, takto by to malo byť, lenže ...



lenže ... tieto vetracie otvory sa nachádzajú iba na spodnej strane disketovej jednotky, t.j. teplo nemá kam ísť ..., odvetrávanie je vďaka tomu svojím spôsobom v čude. Gumové nožičky by rozhodne lepšie poslúžili keby boli uchytené na bočných plechoch - zdvihla by sa tým svetlá výška jednotky od stola. No neviem, očakávania boli veľké, teraz som už zase späť na zemi.

Sakra, to fakt všade musí byť nejaké kurvítko ? Odpoviem si sám - určite áno (Laughing).



Teraz už s nadhľadom a úsmevom: Ako som písal  - dym zo súčiastok po zapnutí jednotky neunikol a tak vďaka tomu že dym zostal na svojom mieste tak disketová jednotka zase začala kompletne fungovať. Samozrejme ma to potešilo že je zase funkčná, veď to je nakoniec cieľom všetkých opráv.

Laughing   Laughing   Laughing

Poznámky:

- FD jednotka točí 288/ot./min, toto je pre mňa naozaj nová informácia, (a určite nielen pre mňa)

- pretože FD jednotka je celá z kovu, tak stabilizátory účinne rozvádzajú teplo (po použití teplovodivej pasty) po celom obvode jednotky a ani po zakrytovaní nie je teplota nijako vysoká, oproti napr. A1050 a XF551 je podstatne chladnejšia - aj napriek tu vyslovene zle urobeným chladiacim otvorom. Rozvodu tepla účinne pomáha samotná floppy mechanika pretože je masívna a je priamo použitá ako súčasť chladenia. Jednotku som mal zapnutú niekoľko hodín, nemá s teplotou žiaden problém, je iba vlažná, oteplenie skutočne nie je vysoké - a to je naozaj príjemné prekvapenie.

- jednotka po zapnutí bez diskety síce skočí na track 00 - na displeji sa objaví 00, ale po 10 sekundách sama skočí na stopu č.39, toto robí štandartne aj po nahratí programu. Teda či sa to niekomu páči či nepáči, treba čakať až to skončí na tracku 39, toto naozaj výrazne zdržuje pri práci s touto jednotkou (na konci som pridal video kde je tento jav vidieť). Síce sa dajú dvierka otvoriť aj skôr, ale nemáte istotu že si tým niečo neposerkáte.

- dobrou správou je to že motor je integrovaný priamo v stredovom tŕni, t.j. nehrozí zháňanie plochej remeničky ako u A1050.

- ak je založená disketa nastáva po štarte okamžitý boot, tam nie je žiadne oneskorenie.

- samotný napájací konektor - tu sa výrobca predháňal z inými v tom aby postavil niečo čo sa bude ťažko zháňať. Úmysel mu vyšiel dokonale, až tak dokonale, že majitelia asi budú nadávať doživotne (teda ak stratia zdroj, alebo zoženú samotnú jednotku bez zdroja). Jednoduché, pritom dokonalé a účinné kurvítko.

- zozadu je prepínač pre Single alebo Double režim, doteraz som nepochopil načo je to dobré, fungoval som stále v polohe Double (išlo formátovať aj S a D), chvíľu mi trvalo než som pochopil že je na to určený switch č.3 a nie č.4, takže na toto bacha, nie je to dobre označené, mne pri tom pomohla schéma. Manuál na nastavenie prepínačov som odignoroval.

- jednotka je v prevádzke na môj vkus dosť hlučná (viď video), aj keď som ju pred spustením premazal (hlavne koľajničky).

- konštrukcia napájacieho zdroja. Do jednotky treba priviesť 4 dráty aby ste dodali potrebné 2 napätia. Prečo jednoducho keď sa to dá urobiť aj komplikovane. Radšej - no comment. Viem si predstaviť ako to urobiť jednoduchšie, iba jedným zdrojom a teda iba 2 dráty - ale keďže nie som majiteľom tak to tu nebudem ďalej pitvať.

- čo je príjemné, vďaka displeju, 3x LED + 4x tlačítka dostávate naozaj enormné množstvo informácií, ale ak je nejaký problém tak jednotka pípa, bliká a je z nej vianočný stromček.

- skúšal som jednotku len v BiboDose a pod DOS 2.5, takže ultra rýchlosti som neskúšal, nakoniec toto je vecou majiteľa, v základných režimoch disketovka funguje.

- pod páčkou mechaniky som našiel vloženú plastovú podložku (tzv. "samodomo" úprava) ktorá výrazne zvyšovala prítlak stredového třňa na disketu. Zmysel uvedeného opatrenia som nepochopil, pretože po vybratí plastovej  podložky jednotka funguje tak ako má tiež, tak to išlo von.

- je obdivuhodné čo všetko sa podarilo dostať do Eprom o veľkosti 4kB, väčšina mašín pre Atari ak používa upravené FD jednotky pre Track zobrazenie potrebuje Eprom o dvojnásobnej veľkosti, teda 8kB. Takže tu je to vo firmware dostiahnuté až do extrému. Za toto palec nahor.

- na druhú stranu, je tu na základnej doske použitých 24 čipov čo je už naozaj hodne.


A je tu posledná vec čo ma napadla - týka sa zdroja - filtračné kondenzátory, vetva pre 5V je v poriadku, je tam kondenzátor 4700uF/25V, skutočné napätie na ňom po usmernení je mierne cez 13V/DC, teda je to v pohode (merané pred stabilizátorom 7805). Problém vidím vo vetve pre 12V, pretože tam je napätie pred stabilizátorom na hodnote už cez 23V/DC - a je tam použitý kondenzátor 3300uF/25V ... t.j. napäťová rezerva je skutočne minimálna. A tento stav by bol ešte horší ak by som nepoužil "tvrdý" zdroj 15V. Pri "mäkšom" zdroji (trafo na prúd 1A a menej) by výsledné DC napätie v kľude bez problémov mohlo prekročiť aj tých 25V. Keď strelí kondenzátor v zariadení tak to je naozaj parádna paseka a elektrolyt z neho ak sa rozprskne po základnej doske, diskete  ... no, nechcel by som to potom oživovať.

(Spomínané "mäkšie" trafáky mávajú bez záťaže vyššie výstupné napätie.)


Čiže tento kondenzátor sa oplatí vymeniť za nový = 3300uF/35V,


akurát teraz v tomto období do obchodu pre neho naozaj nepobežím, takže tam zostáva pôvodný. Dobré je použiť trafo ktoré dáva 14V/AC/1A - akurát ho ale skúste zohnať ... výmena kondenzátoru je rozhodne jednoduchším riešením. Miesto pre nový o niečo väčší kondenzátor je na pôvodnej doske dostatočne veľké. (Aspoň niečo čo nám neurobí problém.)

___________________

Poznámka 07.04.2020:

Práve som zohnal trafo 13.8V/AC/1.3A ... je to ako vždy po funuse, už je to pritom dávno celé z domu. (Je podstatne menšie ako to čo som tam dal.)

Práve včera som sa na webe dozvedel že "praskanie" vývodov stabilizátorov vďaka umiestneniu na zdrojovej doske je vec rozšírená, no, pretože ja som ju doma doteraz nemal tak som na tento problém musel prísť sám. Laughing

_________________________

Jednoduchým riešením pri vybratej zdrojovej dosky z FD jednotky je pripojiť spomínanú kapacitu 3300uF/25V (priamo na jeho vývody vo vybratej zdrojovej časti ) na zdroj premenného napätia a kondenzátor som formoval, t.j. pár hodín som naň pripojil 15V, potom som to zdvihol na 20V a nakoniec na 23V. Jednoduché riešenie, akurát je to časovo náročné. Teraz by už mal vydržať na sebe aj 25V bez problémov, aj keď tam by to nemalo vyskočiť. Síce je to núdzové riešenie, ale celkom dobré.



Záverom ešte prikladám video ako sa správa disketová jednotka LDW Super 2000 po zapnutí - keď ešte nie je založená disketa:

Video:

LDW Super 2000_1.mp4 (3,48 mb)

(Ak je vložená disketa začne okamžite čítanie, potom po načítaní programu zase počká 10 sekúnd a nasleduje skok na track no.39.)

Video z vlastnej prevádzky som nerobil - a ani už neurobím, pretože jednotku som už poslal naspäť jej majiteľovi, ale nie je tam nič svetoborného pri prevádzke.


A tak po tých rokoch prišlo vytriezvenie, netvrdím že je to zlé, ale asi udržať ju v chode v budúcnosti bude vyžadovať oveľa viac úsilia ako som očakával. Teraz už s ľahkým srdcom ju vrátim majiteľovi a pri zazretí tejto jednotky niekde na nejakom zraze už nebudem mať cukanie v kútiku úst. Už mi za ňou dušička nepiští, zostanem pri svojich Atari 1050 a Atari XF551.

___________________________________________________________

Prvý pôvodný článok o LDW Super 2000 kde je obsah Eprom, schéma, manuál a iné:

LDW-Super-2000_part1

______________________

Poznámka na záver:

No a pretože s jedlom rastie chuť (akosi "vďaka" koronavírusu a sedeniu doma je na to viac času) tak som sa pozrel ešte na jednu svoju disketovú jednotku ktorá začala po čase blbnúť, ale o tom zase niekedy inokedy.

__________________________________________________________

Vaše hodnotenie, Rate post:

Atari XF551 - ešte raz oživenie tejto jednotky, once again reviving this unit. Modding XF551.

By Administrator at March 17, 2020 07:50
Filed Under: Atari





Pred časom (minuloročný Forever) som zaznamenal štipľavú (nelichotivú) poznámku na adresu možnej opravy disketových jednotiek pre Atari: "Veď tam nie je čo robiť" (našťastie to nebolo od ataristu). A tak som si povedal že ešte raz zdokumentujem opravu a modding jednej disketovej jednotky a to konkrétne Atari XF551 a potom si už môžete utvoriť obraz o tom ako sa s tým robí a čo Vás môže (ale aj nemusí) čakať. Tento článok je čo sa týka počtu uverejnených fotografií asi bezkonkurenčne najväčší.



Poznámka: Článok bol napísaný presne pred mesiacom, vtedy som ešte dúfal že Forever bude.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.




Disketová jednotka po zapnutí nerobila vôbec nič. Plast má po tých rokoch už tú zvláštnu patinu ktorá ide mierne do žltého odtieňa, je to dôsledok dlhodobého vystavenia slnečným lúčom kedy plast začne farebne degradovať. (Buď jednotka intenzívne pracovala na slnečnom mieste, alebo bola uskladnená na mieste kde na ňu "dovidelo" slnko.) S týmto historickým povlakom som nerobil vôbec nič, samotná floppy jednotka má predný kryt ktorý je o poznanie tmavší a "ťahá" pekne do šeda, pravdepodobne tu bol použitý kvalitnejší plast.



Najprv sa pozrieme na základnú dosku:


Najprv som založil moju "pracovnú" verziu Eprom, potom ju nahradím konkrétnou Eprom.


Základná doska má na sebe správne označenie prepojok pre uprocesory 8040 a 8050.

(Toto nebýva samozrejmosťou - bohužiaľ.)


Čistá doska (prevedenie), nakoniec to platí aj na jej druhú stranu.



Strana spojov, žiadne drátkovanie, žiadne prerušenie cestičiek, správne označenie stavu vypínača, nakoniec sa ukázalo že sa doska predsa len dá urobiť aj bez chýb. Je to prvá doska ktorú som mal v rukách a nemala na sebe urobené dodatočné úpravy. (A že som ich mal v rukách celkom dosť.) To že sa tam nachádzajú stopy po pájkovacej paste nie je nič objavné. Len ten materiál z ktorého je vlastná doska ...



Oblasť vypínača napájania, čistá robota, žiadne prídavné vodiče a preškrabnuté spoje, toto sa mi páči.

Všimnite si napravo označenie 276 (čip U6) namiesto 2764, teda tu sa chybe nevyhli.


SIO konektory a ich zapojenie na dosku je naprosto v poriadku.



Disketová jednotka už mala za sebou modding - zodpovedajúci tak úprave možno niekedy roku 1990-92. Akurát nič nefungovalo tak ako by bolo treba. Jednotlivé veci medzi sebou prestali komunikovať. Tak som všetko prídavné vyhodil aby som mohol rozbehať jednotku a až potom som začal pridávať veci na modding ála Igi..



Pozrime si to:



No.1 - vybratý mikrospínač pre režim Write protect:


Je tu zabudovaná možnosť režimu vypnutia Write protect, ale bolo to len tak nejako naozaj doplnkovo.

Nejedná sa o pôvodnú vec, bola to homemade úprava. Žeby sa s tým dobre pracovalo ...


Na prednej stene je malý otvor pre možnosť stlačenia mikrospínača.


No.2 - vyhodil som tiež homemade snímač indexového otvoru ktorý má slúžiť pre obojstranné používanie diskiet:

Snímač "trčal" von tak, že nebolo možné priamo len tak položiť mechaniku na rovný stôl a prevedenie bolo  - no, také dobové, bez ďalšieho iba radšej - no comment. Bude nahradený elegantnejším riešením. Mimochodom, pri testoch toto tiež nechcelo fungovať. Na obrázku je vidieť pôvodnú elektroniku a motorček ktorý mal na sebe nalepený čierny papier - práve táto časť elektroniky bola nefunkčná.



Pravdepodobne to pred rokmi fungovalo, teraz to išlo von.



Vidieť že to trčalo smerom nadol nad obrys FD mechaniky. Nech ste s tým pohli kde ste chceli tak sa to vždy o niečo zachytilo. Bŕŕŕ - kedysi to asi fungovalo, ale myslím si že dnes sa to dá naozaj urobiť o niečo vzhľadnejšie - a tak že to nezavadzia a do ničoho sa to nebude zachytávať a nebude to vyčnievať mimo obrysu FD mechaniky. Toto tiež bola homemade úprava.



Pretože pôvodný snímač indexového otvoru bol na svojom pôvodnom mieste tak som drátiky prepojil naspäť. Nakoniec som to dostal do stavu keď po založení diskety jednotka začala bootovať (asi na cca 2 sec), bolo počuť prebiehajúci prenos a ... následne to vždy odumrelo a zamrzlo. Po pozretí všetkého možného som sa dočítal že asi bude blbý krokový motor posunu hlavičky (nebol, tipoval som že to on nebude, je dobré sa držať vlastného rozumu). Vlastný motherboard som otestoval s inou mechanikou - no problem. Chce to teda buď novú mechaniku alebo skúsiť inú elektroniku na tejto FD mechanike. Takže toto čakalo (muselo) a išiel som riešiť iné problémy ktoré tam tak isto boli.


Začal som tým najjednoduchším čo tam bolo:


No.3 - na spodnom kryte chýbala jedna gumová nožička, najmenší problém, presne takú som mal doma, vyriešené za pár sekúnd.



No.4 - na motherboarde išiel strašne ťažko vypínač až sa sekol definitívne. Najjednoduchšie riešenie - nahradil som ho páčkovým dvojitým prepínačom:



Pretože pôvodný vypínač nemám tak ho bolo treba nahradiť  nejakým iným riešením.

Použil som riešenie ktoré mám už odskúšané.


Najprv bolo treba odstrihnúť prívody pôvodného vypínača a ich konce z dosky odpájkovať.


"Vybratý" pôvodný vypínač, teda jeho zbytky.


Vlastný vypínač - postupne rozobratý na jednotlivé diely.


Jediná vec ktorá je potrebná na opätovné použitie - kovový držiak.

(Otvor má ešte pôvodný vzhľad.)



Pôvodný "obdĺžnikový" otvor v držiaku treba pilníkom zväčšiť na otvor vhodný pre nový spínač.

Tu je už konečná úprava otvoru v držiaku  na nové použitie prevedená.



Držiak môžeme osadiť na jeho pôvodné miesto a zapájkovať.


Osadíme do držiaku nový vypínač.


Vypínač ma dvojité kontakty, takže jeho spoľahlivosť v prevádzke bude vysoká.

(A myslím si že je to aj príjemnejšie na manipuláciu ako pôvodný vypínač.)



Dvojice kontaktov spojíme a zapájkujeme do základnej dosky.



Následne takto do tvaru "V" zapojíme aj ostatné kontakty.


Kompletne zapojené (a funkčné).


Celkový vzhľad po tejto oprave.



No.5 - vyčistenie mechaniky od nánosov prachu:



Nejaký ten nazbieraný prach.


Dtto.


No.6 - oprava odpadnutého U pliešku na kryte snímacej a zapisovacej hlavičky:


Tu chýba odpadnutý "U" pliešok,  je to veľmi častá vec ktorá sa stane, dôležité je aby pliešok nezapadol niekde na elektroniku počas používania disketovej jednotky - až potom by začala "zábava". Práve toto mohlo byť príčinou problémov na tejto konkrétnej jednotke, nepodceňujte to. Tuším ešte som nemal v rukách FD originálnu jednotku kde by ten pliešok vekom neodpadol. Pretože pliešok slúži na ochranu univerzálnej hlavičky pred rušením je dosť dôležité aby bol na svojom mieste a plnil tak funkciu na ktorú bol určený.


"Previnilec" čaká na opätovné nalepeniena svoje miesto


"U" pliešok už osadený na svojom pôvodnom mieste.



Tu som sa zasekol, pretože som chcel použiť pôvodnú mechaniku, akurát som dosť dlho (naozaj hodne dlho ...) nevedel zohnať zodpovedajúcu elektroniku. Nechcel som tam dávať inú 5.25" DD/DS mechaniku, lebo náhradnú na toto miesto som nemal. Ak by som použil inú štandartnú mechaniku 5.25" - akosi sa mi nechcelo robiť mechanické úpravy - zase rezať do chladiča, robiť nový káblik pre prívod signálov na FD mechaniku atď. a vymýšľať kam premiestnim kondenzátory zo zdroja (tie 3 veľké). Nakoniec som mal šťastie a zodpovedajúcu potrebnú elektroniku som predsa len zohnal.


No.7 - tu si pozrieme pôvodnú elektroniku s motorčekom a druhú náhradnú elektroniku, ktorú som použil:



Pôvodná zle fungujúca doska elektroniky (odložená do zásob na možné ND).



Náhradná, plne funkčná doska elektroniky, tá je tam nasadená teraz.



Táto výmena znamenala kompletné vybratie dosky elektroniky FD von z jednotky, rozpojenie prívodov kabeláže a prehodenie dosák namiesto pôvodných. Pôvodný zostal predný panel jednotky, tlakový odliatok, horná mechanická časť priklápania stredového tŕňu, vlastná hlavička s pojazdom a krokovým motorčekom. Nebolo to také ľahké rozobrať, šróby držali tak pevne že pri ich uvoľnení sa ozval ostrý praskavý zvuk (po tých rokoch - zapečené šróby - nasucho), chcelo to na uvoľnenie použiť veľký krížový šróbovák a vyvinúť naozaj hodne sily. Po skompletovaní a otestovaní sa potvrdilo že krokový motorček posunu hlavy je absolútne v poriadku a disketová jednotka číta, formátuje a zapisuje (takže niekedy niektoré info na webe berte naozaj s veľkou rezervou - môj prípad). Teraz som konečne mohol pokračovať v celkovom oživovaní a moddingu ďalej.


No.8 - pretože majiteľ disketovky nechcel v jednotke použiť DC/DC meniče a chcel som sa vyhnúť prehrievaniu chladiča (a tým aj kondenzátorov pri usmerňovači) tak som pridal 2 chladiče.

Osobne som veľkým priaznivcom použitia DC/DC meničov, zďaleka netreba z jednotky odvádzať také prebytočné teplo ako u pôvodného zdroja. No ale tu som išiel cestou klasiky - sú pridané dodatočné chladiče. Tieto chladiče pridali cca 190cm² chladiacej plochy - a to je na výslednej nižšej teplote celého chladiča už zreteľnejšie poznať. Miesta na umiestnenie týchto chladičov v disketovej jednotke je dosť - a pritom to samozrejme závisí aj od toho aké typy chladičov čo chcete použiť máte k dispozícii.



Umiestnenie pridaných chladičov je jasné z tejto fotografie.


Umiestnenie chladičov nebráni prístupu k súčiastkam pod nimi. A ak zavadzajú - potom stačí zhodiť 2 šróby.


Z obidvoch strán je dostatočný prístup vzduchu. Síce by bolo vhodnejšie použiť rebrovanie "na kolmo",

ale taký chladič doma k dispozícii nebol - ale aj tak je to stále lepšie ako keby tam nič nebolo.



No.9 - na prednej stenu FD jednotky (tam kde bol doteraz otvor pre mikrospínač WP) som otvor zväčšil a osadil zelenú LED ako indikáciu napájania.

Disketová jednotka Atari XF551 totiž nemá žiadnu indikáciu stavu že je zapnutá. (Také malé kurvítko v praxi - priamo z výroby. Laughing ) Teraz je už indikácia stavu zapnutia jednotky k dispozícii.



Napájanie 5V pre zelenú LED som zobral priamo z prívodného konektoru napájania FD jednotky.



Ako zapojiť jednu LED s predradným odporom (470Ω) do predného panelu som sem nedal, kto sa do pustí do takýchto vecí tak právom predpokladám že vie ako urobiť takúto triviálnu vec ...


Indikačná LED na mieste pôvodného mikrospínača v tepelne zmrštenej bužírke.

(Priamo v nej je schovaný aj odpor 470Ω.)

(Tento obrázok bude uverejnený v tomto článku ešte raz - ale v inej súvislosti.)


No.10 - úprava pätičky Eprom pre prepínač na 2x operačný systém:

Pôvodne tam bol osadený firmware verzie 7.7, čiže "vďaka" tomu jednotka mala zásadné problémy pri načítaní správnej hustoty ak bola počas chodu vymenená disketa. Nasadenie patchovaného firmware 7.7 bolo samozrejmosťou (odpadli problémy uvedené v prvej vete tohoto odstavca), pridať druhý veľmi šikovný OS HYPER-XF povinnosťou.



Úprava je veľmi jednoduchá, treba prerušiť prívod k pinu č.2 (doteraz tam bolo 5V) a privedie sa na neho 5V cez odpor o hodnote v rozmedzí 2k2 ÷ 4k7. Najjednoduchšie sa to urobí zospodu preškrabnutím plošného spoja. Potom ak je pin 2 nezapojený (prepínač = Off, teda pin 2 = log.1) je dostupných horných 4kB Eprom (je tam patchovaný firmware 7.7,), ak pin 2 uzemníme tak je k dispozícii druhý OS (pin 2 = log.0 =Hyper-XF) v dolných 4kB Eprom. Prechod káblikov na druhú stranu využíva otvor ktorý je už priamo na motherboarde, čiže do základnej dosky netreba vŕtať.



No.11 - vyvedenie vývodov pre snímač hustoty - vývody pripojenia mikrospínača:



Táto dvojica káblikov ide na mikrospínač ktorý sleduje založenie diskety.

(červený - pin35 uprocessor, modrý - zem)



No.12 - inštalácia nového snímača hustoty (je to funkčné iba pod OS Hyper-XF !), vďaka tomu je vždy správne rozpoznaná hustota založenej diskety:


Použitá malá doštička univerzálky na korú je uchytený mikrospínač a následne prilepené na svoje miesto sekundovým gélom. Poloha mikrospínača je bez založenej diskety. Na spodku plechu je vidieť fixkou označenie potrebnej polohy kde má byť miskrospínač prilepený.


Celé pre istotu streknuté farbou. Poloha mikrospínača pri založenej diskete.


Naproti ploške ktorá spína je sekundovým lepidlom prilepený kus plastu - aby to neškrípalo, ak sa trie kov o kov je to dosť nepríjemný zvuk. Poloha mikrospínača je pri založenej diskete (kontakt je zopnutý).


No.13 - inštalácia krytu ktorý chráni pred oslnením nový indexačný snímač:


Tento kryt slúži pred oslnením nového snímača indexového otvoru - za veľmi slnečného dňa sa môže stať že bez neho by prišlo k plnému otvoreniu fototranzistoru - už sa mi to stalo. Teda nie je dobré tieto možné javy podceňovať , je lepšie javu predchádzať. Riešiť sa to dá samozrejme aj inak. Treba si uvedomiť že reflexný optosnímač sa nachádza kúsok od týchto spodných chladiacich otvorov a teda ak svieti slniečko dostatočne intenzívne na stôl na ktorom jednotka stojí tak sa tam odrazom to slniečko dostane - teda aj tam kam nepotrebujeme, preto je použité toto slnečné "tienenie".




No.14 - napálenie a osadenie novej EPROM, pôvodná Eprom bola firmware 7.7, ale nepatchovaná


Založená konečná verzia Eprom, patchovaný firmware v.7.7 a Hyper-XF v jednom.

Keď sa robí modding tak by bolo blbé na HYPER-XF zabudnúť a nepridať ho.

Použitá Eprom 2764, pôvodne tam bola jednorázová 8kB Eprom bez okienka.




No.15 - zafarbenie povrchu motorčeku otáčania diskety tmavou čiernou farbou


Spodná strana motorčeka otáčania diskety. Pretože snímač bude umiestnený na obvode tohoto motorčeku tak treba začierniť tmavou farbou jeho obvod. Pretože nechcem zastriekať aj samolepku na motore je potrebné niečím prekryť stredovú časť, najlepšie nejakou kruhovou "plackou", proste niečím čo nám domáce zásoby dajú. Hľadal som a niečo som našiel.



Ja som našiel doma takúto kruhovú plastovú placku, na toto využitie je priamo ideálna.


Teraz zakryjem motor papiermi A4 z bočných strán. Zasunúť papiere pod motor ide bez problémov.


To isté ešte prevediem na obidvoch bokoch, potom už môžem striekať farbu.


Po zaschnutí farby (striekam 3 vrstvy) , odstránení plastovej placky a papierov dostanem takýto výsledný vzhľad.


No.16 - odpojí sa pôvodný indexový snímač:


Z tohoto snímača sa dpoja dva kábliky - žltý a hnedý (pôvodné apojenie  - vľavo bol žltý, vpravo, zákonite, hnedý), tento indexový snímač zostane na svojom mieste (aj keď sa už nepoužíva), kábliky sa prestrčia na druhú stranu disketovej mechaniky kde budú pripojené na nový indexový snímač ktorý sníma obvod motorčeku otáčania diskety.


No.17 - zapojí sa nový indexový snímač:

Vďaka tomu môžeme používať disketu z obidvoch strán aj v režime "flippie", teda otočiť ju na druhú stranu a používať tak ako v disketovej jednotke Atari 1050.



Zapojenie reflexného optosnímača. Stačí sa držať podľa nápisu na optočlene a nedá sa pomýliť pri oživovaní. Použitý je reflexný optosnímač CNY70. Konektor na pripojenie je označený uvedenými farbami, nedá sa zameniť, je iba jeden na základnej doske FD mechaniky.



Doštička na ktorej je uložený optosnímač, je vyrobená z odrezku univerzálnej doštičky. Otvor bol neskôr prerobený  tak aby sa dal snímač posúvať o cca 4 mm hore-dole.  Dobre je to vidieť na ďalšom snímku.



Na obvod motorčeku je potrebné nalepiť pomocou obojstrannej pásky pásik alobalu, jeho dĺžka sa  môže pohybovať v rozmedzí 12÷20mm, väčšia dĺžka nedáva zmysel. Naľavo je infra dióda, spodný pin je +5V, horný pin vľavo je uzemnený cez odpor 220Ω. Napravo spodný pin je zem (hnedý vodič z pôvodného indexového snímača), horný pin je žltý vodič. Vlastný reflexný optosnímač je umiestnený na malej doštičke univerzálky, prevedenie môže byť hodne individuálne. Otvor je urobený pozdĺžny, aby bolo možné otposnímač približovať alebo vzďalovať a tak nájsť optimálnu polohu (dá sa to tiež dosiahnuť aj pootočením doštičky do strán). Teraz je tam tak cca 3mm medzera od Alu odrazky. Toto riešenie nevyčnieva nad obrys vlastnej FD mechaniky a teda nehrozí ulomenie optosnímača pri položení mechaniky napr. na stôl.


Miesto prívodu napájania + 5V a zem (Gnd) pre infra LED nového indexového snímača CNY70.



No.18 - zapojenie nových rozvodov:


Pre pripojenie novej prídavnej kabeláže je použitý 4-vodičový káblik s konektorom - ak niekedy treba jednotku rozborať tak je to výborné pre manipuláciu. V týchto 4 vodičoch sa nachádzajú nasledovné prívody - (biely - pin 2 Eprom, čierny - zem, modrý - zem, červený - pin 35 uprocesoru). Preložené do slovenčiny biely a čierny prepínajú spodných 4kB a horných 4kB Eprom pamäte typu 2764. Káblik je uložený v bužírke pretože potom pekne drží na potrebnom mieste. Bužírka na mieste drží vďaka svojej rozťažnosti, takže sa dá z uloženia kedykoľvek kedy treba bez problémov vybrať. V horných 4kB firmware v.7.7, opatchovaný, teda lepšie si vie poradiť pri zmene diskiet za iné s inou hustotu záznamu. Dolné 4kB obsahujú Hyper-XF od Stefana Dorndorfa (vtedy sa využíva mikrospínač ktorý sleduje založenie diskety a vtedy sa vždy prečíta správna hustota diskety). Použitie konektoru je potrebné, pretože takto sa dá disketová jednotka kedykoľvek vybrať a "nevejú" z nej prívodné kábliky ktoré by sa mohli odtrhnúť. Výhodou tohoto riešenia je že ak nemáte pripojený prepínač na prednom paneli - vtedy máte priamo k dispozícii firmware v.7.7(patch)  a netreba nikde nič prepájať aby jednotka bola funkčná.



Tu je vidieť vľavo prepínač medzi firmware v.7.7/patch a Hyper-XF. Napravo mikrospínač pre rozpoznanie založenia diskety. Prepínanie medzi týmito OS sa na tejto jednotke robí pri vypnutom napájaní, rozhodne nie ak je založená disketa a jednotka je pod napätím (môže prísť k nečakanému pulzu a teda k zápisu). Reset tlačítko som do tejto konkrétnej jednotky nezabudoval, potom by bolo možné prepínať OS medzi sebou aj bez vypnutia jednotky (ale ak by bolo treba - dá sa dorobiť).



Ešte jeden detailný pohľad na prepínač operačných systémov.



Nasleduje schéma ako je urobený 2x OS, potrebné

zmeny v zapojení sú vyznačené modrou farbou.


Obrázok ktorý sa tu v článku už opakuje, teraz si pozrieme prepínač režimu Write protect, ak je kontakt rozpojený tak máme pôvodnú jednotku, t.j. na prelepenú disketu sa nedá zapisovať. Ak ale prepínač optočlen skratuje tak vieme zapisovať aj na prelepenú disketu. Výhody ? - tieto režimy vieme voliť, aj za prevádzky. Tak isto vieme vďaka tomu zapisovať aj na druhú stranu diskety (vďaka novému indexovému snímaču). Na druhú stranu diskety sa doteraz na Atari XF551 nedalo zapisovať, odteraz to nie je problém. Prívody stačia krátke, pretože je tam miesto priamo na optočlene kde to treba pripojť.


Otázka ktorá sa natíska, prečo som použil páčkové prepínače ? Sú malé, aj z väčšej vzdialenosti je vidieť v akej polohe sú, tak isto pod nimi sú šróby ktoré držia predný panel. Ak by som použil posuvné prepínače - tak tie by museli byť nalepené "na fest" a prístup k šróbom by bol obtiažny. Tu teraz stačí ak sa objaví problém prepínač odšróbovať a máte všetko pod ním výborne dostupné, pritom aj teraz sa dajú šróby dať na svoje miesto bez najmenších problémov (a tak isto aj vybrať).



Keď vlastnú FD jednotku zakrytujeme tak dostaneme takýto vzhľad:





A ešte pár obrázkov definítivneho vzhľadu jednotky po oprave:



Označenie nastavenia je jednoznačné a je vidieť na prvý pohľad v akom režime jednotka práve pracuje.

(Disketa je chránená pred zápisom na prelepenej diskete a je zvolený OS Hyper-XF.)



Tak zhrniem čo je teraz v tejto jednotke:


                            - zabudovaná indikácia PWR supply

                                          - prepínač režimu Write protect On/Off

                            - nový indexový snímač (funguje obojstranne, flippie)

                            - k dispozícii 2x OS /firmare v.7.7 (patch) alebo Hyper-XF

                            - zabudovaný switch ktorý sleduje založenie diskety a nanovo

                              načíta správnu hustotu diskety (iba v režime Hyper-HF)

                            - obojstranne použiteľná disketa (režim Atari 1050)

                            - možnosť zapisovať aj na prelepené diskety

                            - vždy prečítaná právna hustota (firmware 7.7 / režim Hyper-XF)

                            - dvojnásobná rýchlosť čítania a zápisu 38.400Bd (Hyper-XF)

                            - všetky dostupné vymoženosti ktoré poskytuje Hyper-XF (viď manuál)

                            - vylepšené chladenie vlastnej FD jednotky

                            - ak by bolo potrebné je možné dodatočne zabudovať Reset



Zakrytované.



Hotovo ...



Záverom som jednotku prepojil s počítačom a "dusil" som ju asi 4 hodiny v kuse, samé čítanie, ukladanie diskiet cez sektorovú kopírku a to celé dokola. Nenastal najmenší problém pri všetkých 4 možných hustotách (90, 128, 180 a 360kB). Jednotka bola celkom teplá, ale bez chýb - bez prídavného chladenia by už dávnejšie skolabovala.


No, z mojej strany je to asi posledný článok na tému repas disketovej jednotky Atari XF551 - teda ak sa neobjaví niečo zásadné a a nové. A Vy môžete posúdiť či toto bola robota na 10 minút. (Napísanie tohoto článku mi trvalo podstatne kratšie ako uvedená robota.)  Článok uvoľním až po Foreveri kedy jednotku odovzdám jej majiteľovi (patrí sa aby som zachoval takéto poradie), nechcem mu mesiac predtým ťahať medový motúz pod nosom. (Článok bol napísaný 16.02. ÷ 17.02.2020)



Poznámka:

17.03.2020

Koronavírus zasiahol, Forever sa nekonal, majiteľovi XF-ky som ju poslal (KE), takže už sa necítim byť viazaný čakať a dnes článok uverejňujem. Už len dodám, zaujímavé ako sa ne-ataristi do nás navážajú. Ale čo už s tým, veď sami na vlastné oči vidíme ako často víťazí ľudská hlúposť - tak sa nedajte znechutiť tak ako som sa nedal aj ja.

____________________________________________________________

Koho to zaujíma podrobnejšie - tak skutočne podrobný popis ako si niektoré veci urobiť na disketovej jednotke Atari XF551 si môžete prečítať v už dávnejšie uverejnenom 10-dielnom popise repasovania tejto jednotky. Je tam aj podrobný popis ako si tam dať nový indexový snímač a tiež mnoho iného (aj to čo som nakoniec v jednotke nepoužil):

http://blog.3b2.sk/igi/post/Repasovana-ATARIXF551-recondition-0.aspx

____________________________________________________________

Vaše hodnotenie, Rate post:

SBC6502 - 41 - ELIZA - Basic program..

By Administrator at March 15, 2020 18:22
Filed Under: SBC6502

ELIZA je trošku iný Basic-ovský program, koho to zaujíma podrobnejšie pozrite si Wikipediu a zadajte program ELIZA. Našiel som Basic program, ktorý som "poohýbal" a upravil tak aby fungoval na SBC6502. Jemne povedané - bol tu problém, ktorý je daný tým, že k dispozícii je iba 72 znakov na riadok programu, tak isto to hodilo viacero chýb pri spustení na SBC6502, ale nakoniec sa mi to dúfam podarilo. Jediná vec ktorá je neprenosná na iný typ SBC počítača (ale aj na iné 8bity) je prvý riadok č.10 - POKE v ňom udáva počet znakov v riadku (potrebných je 80), ? CHR$(12) je ekvivalent príkazu CLS ktorý BASIC v SBC6502 neobsahuje. Tak isto som do programu pridal indíciu kto práve komunikuje - celý program to vo výsledku sprehľadnilo. Program pracuje v terminálovom okne SBC počítača.





Úvodná obrazovka programu po jeho spustení.



Vlastný program ELIZA:

Eliza_SBC6502.txt (9,59 kb)

Prajem príjemnú zábavu s týmto neobvyklým programom !

__________________________________________________________

Návrat do všetkých pokračovaní o SBC6502:

http://blog.3b2.sk/igi/post/SBC6502-0-UvodIntroduction.aspx

____________________________________________________

Vaše hodnotenie, Rate post:

Info o autorovi

Volám sa Igor Gramblička, bydlisko: Bratislava, Slovakia. Môj nick: Igi. Blog je o mojich záujmoch - je to môj pohľad na veci, dúfam že na mojich stránkach nájdete aj to čo hľadáte ...
