ATARI SIO2SD.

By Administrator at októbra 27, 2010 01:30
Filed Under: Atari

Zariadenie nemá pôvod v USA a objavilo sa pre pár rokmi a je už dosť rozšírené. Nová periféria, ktorá nahrádza v plnom rozsahu pôvodnú disketovú jednotku a samozrejme vie toho aj viac, namiesto diskety používa ako záznamové médium SD kartu.


Autorom schémy, plošného spoja a software je Jakub Kruszona-Zawadzki - poľský kolega sa teda nenudil ... Je to ideálne zariadenie pre náhradu disketovej mechaniky a pre borcov čo doteraz "bojujú" s kazetovým magnetofónom a možnosti zohnať originálnu disketovú mechaniku sa už dávno vzdali.


Dovolil som si uverejniť viacero konkrétnych prevedení SIO2SD, aby ste si vedeli predstaviť ako sa s problémom zabudovať toto zariadenie do krabičky popasovalo niekoľko šikovných ataristov.



Link na stránky pôvodného projektu sa nachádza na konci článku.



Už na prvý pohľad je vidno že rozmery SIO2SD sú podstatne menšie ako u disketovej mechaniky, to isté sa týka aj celkovej spotreby zariadenia. Solídne zpracovanie, obojstranný kvalitný plošný spoj, prekovené diery, malé rozmery:

šírka - (width) 94 mm

hĺbka - (depth) 24 mm

výška - (height) 60 mm


_______________________________________________________________________________

Vlastnosti, prosím nekameňujte ma, nehodlám všetko opisovať, na konci článku sú fakt vyčerpávajúce odkazy:



SIO2SD ponúka:


Podporované karty:

ver. <=2.5 : MMC/SDSC

ver. > = 3,0: MMC / SDSC / SDHC (a veľmi pravdepodobne aj SDXC, ale len formátované

          na FAT32)

Podporované partície schémy:

ver. <= 2.5: žiadna oblasť, MBR (Master Boot Record)

ver. > = 3.0: žiadna oblasť, MBR (Master Boot Record), GPT (GUID Partition Table - EFI)

Podporované formáty:

ver. <= 2,0: FAT16 a FAT32 (FAT12 podpora mala bugy)

ver. > = 2,1: FAT12, FAT16 a FAT32

súbory ATR (rw), XFD (ro) a KOM / XEX (ro)

16x2 LCD displej umožňuje "prejsť" katalóg stromu a vybrať súbory a načítať (40x2 LCD

displeje sú tiež podporované)

TURBO:

ver. <= 1,3: konštantné otáčky index 10 (51 kb / s)

ver. > = 2,0: rýchlosť indexu je možné užívateľsky nastaviť na hodnotu 1 až 16,

štandardne je 6 (69 kb / s)

Všetky hustoty na 128b a 256b na sektory, vrátane 16 MB diskov

Počet simulovaných jednotiek:

ver. <= 1,2: 4

ver. 1,3 až 2,5: 8

ver. > = 3,0: 15

Konfiguračný program:

ver. <= 2,5: vstavaný (možno nahrať priamo z AVR MCU bez SD karty v slote, ale program musí byť veľmi jednoduchý vzhľadom k veľkosti pamäte)

ver. > = 3,0: musí byť prítomný na SD karte, potom akýkoľvek program môže byť použitý

ver. >=3.0: Nové ATR súbory a nové zložky môžu byť vytvorené pomocou SIO príkazov

ver. > = 3,0: "Prázdny disk" režim (ATR súbor vytvorený automaticky počas formát. príkazu)

ver. > = 3,0: Mazanie súborov z karty pomocou príkazov SIO


_______________________________________________________________________________


Ovládanie sa prevádza pomocou 5ks tlačítok:

K1  K3
K2  K4   SHIFT

Význam tlačítok je daný verziou firmware, v beta verzii je ešte presnejší popis, je to

na konci článku.



Na paneli sú 3ks LED, zaujímavé je že nevidím nikde ich popis na čo slúžia, ale dedukciou

podľa 2 obrázkov nad týmto textom to asi bude takto:

- červená (red) - error - chyba

- oranžová (orange) - read - čítanie

- zelená (green) - write - zápis

______________________________________________________________________________


Popis tlačítok, na beta stránke je už novší popis.

Pôvodná verzia:



    * K1: atari ďalší disk (D1, D2, ..)
    * K2: ďalší súbor / priečinok
    * K3: prejdi do nadradeného adresára (cd ..)
    * K4: prejdite do priečinka / súboru mapy na aktuálny atari disk
    * SHIFT + K2: aktualizácia firmware
    * SHIFT + k4: vypnúť prúd do atari jednotky ("vysunúť disk")

Od software verzie 1.1:

    * K1: atari ďalší disk (D1, D2, ..)
    * SHIFT + K1: predchádzajúci atari disk (D1, D2, ..)
    * K2: ďalší súbor / priečinok
    * SHIFT + K2: predchádzajúci súbor / priečinok
    * K3: do nadradeného adresára (cd ..)
    * SHIFT + K3: swap D1 a D2 (až do verzie 2.2 - upgrade firmwaru)
    * K4: prejdite do priečinka / súboru mapy na aktuálny atari disk
    * SHIFT + K4: vypnúť prúd do atari jednotky ("vysunúť disk")

Od verzie 2.0 zariadenia s K4 ideme do režimu nastavenia. V tomto režime sa význam
kláves mení a dopĺňa takto:

    * K1: ďalšie možnosť
    * SHIFT + K1: predchádzajúca možnosť
    * K2: ďalšie možnosť nastavenia
    * SHIFT + K2: predchádzajúce možnosť nastavenia
    * SHIFT + K3: aktualizácia firmware
_______________________________________________________________________________

zapojenie SIO kábliku:

connector in SIO2SD    ATARI SIO connector
Description
                    1                   10 +5V
                    2                     4 GND
                    3                     7 COMMAND
                    4                     3 DATA IN
                    5                     5 DATA OUT

_______________________________________________________________________________


SIO2SD je zariadenie, ktoré vám umožní nahrať hry / aplikácie do 8-bitových počítačov Atari cez SIO rozhrania z kariet SD / MMC.

- Spolupracuje s SD / MMC (FAT12, FAT16 a FAT32 formátov -!

Upozornenie softvér do verzie 2.0 mal chybu v kóde FAT12 - FAT12 sa obvykle používa vo Windows XP na 16MB karty)


- Spracováva ATR (rw), XFD (ro) a KOM / XEX (ro) typy súborov
- displej 16x2 LCD umožňuje "prechádzať" katalóg karty SD a vybrať súbor pre načítanie

Použitie:

Musíte naformátovať SD kartu (FAT 12,FAT16, FAT 32) pomocou počítača, v koreňovom adresári (root) vytvorte priečinok (adresár) ATARI. Sem potom môžete umiestniť súbory a priečinky. Nevytvárajte adresáre s viac ako 100 súbormi, uľahčiíte prácu zariadeniu

SIO2SD.

Pri prvom použití novej naformátovanej karty SIO2SD vytvorí SIO2SD.CFG súbor v koreňovom adresári, kde konfigurácia bude uložená (súbory na disku mapovanie). Ak chcete vykonať aktualizáciu firmvéru, stačí dať SIO2SD.BIN (28k verzia) do koreňového adresára, potom vložiť kartu s týmto súborom a stlačiť správnu kombináciu kláves.

Poznámka: adresár s názvom ATARI musí byť prítomný na karte, inak SIO2SD

 nerozpozná kartu a nespustí sa upgrade.

________________________________________________________________________________

Použitý displej je 16x2 t.j 16 znakov v dvoch riadkoch, zariadenie podporuje displeje do veľkosti 40x2 znakov.t.j. je na vás akú veľkosť displeja si zvolíte, ak používate dlhé názvy je výhodnejší väčší (= dlhší) displej.



Jedna z variánt ako zabudovať SIO2SD do krabičky, v tomto prípade sa použili krabičky z modemov ATARI XM301:

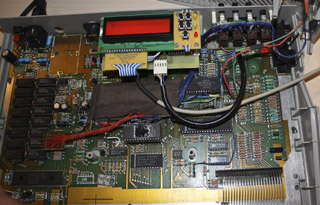

a zabudovanie priamo do počítača



niekde som čítal označenie "Mysilizium", celkom trefné, nie ?


Ako sami vidíte, fantázii sa medze nekladú, videl som zariadenie zabudované do "obalu" ATARI 1050 (považujem to za obrovské plytvanie miestom, ak by tam bol zabudovaný aj napájací zdroj pre ATARI ... to by bolo iné), existuje aj SIO2SD zabudované do magnetofónu XC12.

zdroj: http://atarionline.pl/

celý článok - link: SIO2SD + XC12



displej prišiel na miesto mechaniky kazety, magnetofón je kompletne "vykuchaný", zostala len tá časť mechaniky ktorá pohybuje tlačítkami



konečná podoba konverzie XC12 na SIO2SD



ovládanie je priamo mgtf tlačítkami.

________________________________________________________________________________

02.11.2010

Ešte som našiel na tom linku tieto úpravy SIO2SD, pravdepodobne sa mi najviac páči práve táto úprava, len ešte treba dotiahnuť vzhľad predného panelu:



obal je z mechaniky ATARI ST, kto má tak si to môže prerobiť



a ešte jedna netradičná úprava:


______________________________________________________________________________


Osobne si myslím, že toto zariadenie veľkou mierou prispelo k ďalšiemu fungovaniu mnohých ATARI počítačov do dnešných dní.

Výhody:

- rozmery, spotreba

- jednoduchý firmware update

Nevýhody:

- na konkrétny súbor sa treba v adresárovom strome "preklikať", čo niekedy môže byť zdĺhavé, hlavne ak nevieme presne kde súbor leží, nevidíme totiž celú cestu

______________________________________________________________________________

PROJECT SIO2SD.


Stránka - link na pôvodný projekt (schéma, plošný spoj, software, popis

(polish/english)):

SIO2SD Open source

Beta stránka toho istého projektu - ešte podrobnejší popis - link (schéma,

plošný spoj, software, popis (polish/english)):

Beta SIO2SD Open source

_______________________________________________________________________________

Tri linky na stránky, kde si môžete SIO2SD objednať :


1 odkaz:

http://afs.atari.org/support.htm

2 odkaz:

http://marcinprusisz.pl/

3 odkaz:

http://www.mmj.pl/~lotharek/atari/

____________________________________________________

30.05.2011 - popísaná moja modifikácia SIO2SD v tomto článku:

http://blog.3b2.sk/igi/post/Modifikacia-SIO2SD-Modification-SIO2SD.aspx

____________________________________________________

25.10.2012

Čo robiť ak prestane SIO2SD fungovať:

http://blog.3b2.sk/igi/post/Programovanie-AVR-Mega32-pre-SIO2SD-Programming-AVR-Mega32-for-SIO2SD.aspx

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Spomienka na SAPI-1.

By Administrator at októbra 25, 2010 23:06
Filed Under: Non-Atari

My čo si už toho viac pamätáme ako treba si dnes pripomenieme jeden počítačSAPI 1. Pretože je to už dlhých 26 rokov od chvíle keď sa mi podarilo túto vecičku rozbehnúť na mojom vtedajšom pracovisku. Pre mňa je dôležitý tým, že tam som si po prvýkrát siahol na počítač a mal tak možnosť si vyskúšať čo to dokáže a čo dokážem ja. Pamätníci modrých Amatérskych rádií č.1 a 2 z roku 1983 vedia čo dalo za prácu v tej dobe sa dostať k akýmkoľvek integrovaným obvodom a tak kompletný počítač bol jeden veľký nesplnený sen.

Ešte sa patrí pripomenúť že tvorcom hardware bol Ing. Eduard Smutný.





Našťastie v práci kde som vtedy pracoval bola dobrá konštelácia hviezd a aj nadriadený k tomu mal priaznivý postoj. Nasledoval postup – školenie (november 1983) v Ostrave na SAPI 1, kde súčasťou školenia bola aj osadená procesorová doska JPR-1 – príma základ na stavbu celeho počítača ! Potom nastalo zháňanie ostatných častí. Medzitým mi v Ostrave napálili Epromky – 2x 2716 Intel – s príslušným komentárom „Panečku jo, INTEL ...!



Doska JPR-1



Šéfovi sa podarilo zohnať neosadené dosky video časti a základnú prepojovaciu dosku – tiež neosadenú. Medzitým som postavil napájací zdroj, potom klávesnicu – membránovú – presne vyzerala tak ako v AR, postup výroby je dopodrobna popísaný v AR. Ako monitor slúžil upravený televízor Pluto. Osadil som video kartu AND-1 a svete div sa – SAPI sa okamžite rozbehlo (leto 1984). Tak to bol silný zážitok, celý komplet som rozbiehal podľa podkladov z Amatérskeho rádia, ostatne nič iné vtedy ani nebolo k dispozícii.



Doska AND-1



Fajn, problém bol v tom že som mal k dispozícii len 1kB RAM, tak sa stavala doska RAM 4x6116 (bolo to na univerzálke) , t.j. spolu 8kB – tie som ešte delil na 2x4kB RAM z jednoduchého dôvodu. 4kB boli pracovné a druhé 4KB slúžili ako záloha (bolo to zálohované baterkou) – tam som odkladal vytvorený program. Nemal som k dispozícii nijaký iný spôsob ako odkladať program a tak som to vyriešil nasledovne:

Po zapnutí SAPI som skočil do monitora, kde som zadal move  a tak som preniesol zo zálohy veci do pracovnej RAM a spustil ... proste asi cca 20 sekúnd roboty. Tak som sa vcelku elegantne vyhol tomu ako odkladať program. Keď mi to náhodou celé vypadlo, tak sa ťukal do klávesnice program dlhý skoro 4 kB ... a práve zálohovaná RAM tento problém odstránila.

Membránová klávesnica sa ukázala ako krajne nepohodlná na písanie dlhších textov

(programov):





Preto som po pár dňoch vyrobil klávesnicu kontaktnú, ktorá fungovala bezvadne po celú dobu používania počítača. Potom ešte nasledovala doska , ktorá rozpoznávala že sa ide prijímať fotografia, multiplex pre snímač otáčok a päťmiestne obojsmerné elektronické počítadlo. (jeseň 1984) Ešte som urobil dosku na programátor Eprom, tiež ešte v roku 1984, fungovalo to, napálil som cez neho cca 50 Epromiek.





Prečo som vlastne staval SAPI ?

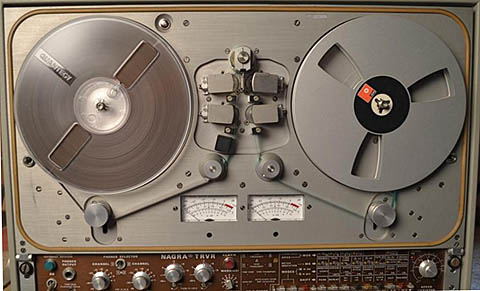

V práci sme prijímali fotografie TASR na profesionálny magnetofón Nagra Kudelski a keď sme potrebovali fotografiu „vytiahnuť", nikto nevedel kde presne na páske konkrétna fotografia leží. Tu nastúpilo SAPI – pridal sa snímač smeru otáčania, elektronické počítadlo – 5 miestne, multiplexoval som to do SAPI a zrazu bolo jasné odkiaľ pokiaľ  je na páske fotografia. Pricíp vysielania fotografií v tej dobe bol veľmi podobný tomu aký sa používa pri faxovaní meteo správ. Bohužiaľ nemám ani fotografie a z počítača sa nič nezachovalo. Procesorovú dosku som mal doma odloženú – mala v.č.:00048, ale aj tá vzala za svoje pri minuloročnom domácom upratovaní ... čo som zistil až dodatočne a tým že som ju niekomu sľúbil som sa dostal do dosť nepríjemnej situácie ... našťastie Honza mal pochopenie, vďaka.

Takto nejako vyzerala aj moja robota, tiež som zohnal podobnú skrinku:



Celkový vzhľad SAPI-1:



Hlavne si spomínam na to že 90% času pri stavbe som strávil zháňaním súčiastok, boli to neskutočné problémy pri niektorých súčiastkach, ale keď som to zapol a nabehlo Ready ... kto si niečo staval tak vie čo je to za pocit. SAPI 1 sa už potom ďalej neupravovalo, slúžilo v tej podobe po celú dobu čo sa používalo, jednoducho bolo to funkčné a tak sa zmeny nerobili. Výhodou boli kvalitné FRB konektory, inak by celý počítač nestál za nič, takto naozaj fungoval a nevznikali problémy. Mimo procesorovej dosky to bolo osadené LS obvodmi a tak sa to prejavilo aj na spotrebe, teplote celého zariadenia a aj na spoľahlivosti.

Počítač dobre a v pohode fungoval 5 rokov, potom prišli nové časy ...
