Občas sa sám divím, koľko rôznych periférií pre malé ATARI vzniklo. ATARI SX212 je 1200 Bd modem Hayes kompatibilný, má aj RS232 pripojenie - zozadu je jeden SIO konektor a RS232. Pekne vidieť, že perifériií na styk cez telefónne linky bolo k dipozícii viac ako dostatočne.





Podkladov je čoraz menej a čoraz ťažšie sa zháňajú,preto som občas "nútený" byť stručnejší ako mávam vo zvyku, ale aj tak pokračujeme v modemovej "etape" blogu o ATARI. Dodával sa s programom SX-Express, pracuje podľa štandartu Bell 103/113/212A.





Linky na popisy:

http://www.atarimagazines.com/v7n2/AtariandSupraModem.html

http://www.atarimagazines.com/v7n1/choosingyourmodem.html

Schéma zapojenia:

Modem ATARI SX212 circuit

_____________________________________________________

20.03.2014

Pridaný manuál:



Atari_SX212_Modem_Owners_Manual.pdf (6,39 mb)

_____________________________________________________________________

Vaše hodnotenie, Rate post:



Modem určený pre sériu počítačov ATARI 400 a 800. Maximálna rýchlosť 300 bitov za sekundu. Tento modem už nevyžadoval drahý interface ATARI 850, pracoval samostatne priamo na SIO zbernici. Paráda, vyžadovalo to podstatne menej káblov a bolo to už iba v jednej skrinke, pokrok sa nedá zastaviť ... len tá rýchlosť - teda z pohľadu dnešnej doby.





Popis, link:

http://www.atarimagazines.com/v2n2/insideatari.html



Schéma zapojenia:

ATARI 835 circuit

______________________________________________________________________________

25.11.2013

Atari_835_Direct_Connect_Modem_Field_Service_Manual.pdf (3,50 mb)

____________________________________________________

18.03.2023

Obsah ROM procesoru 8048 nájdete v článku (program č.43):

USBprog - programmer. Part8. Obsahy-contents 8048,8049,8748,8749.

______________________________________________________________________________

Vaše hodnotenie, Rate post:



Akustický modem, určený pre sériu počítačov ATARI 400 a 800. Maximálna rýchlosť 300 bitov za sekundu, pracuje podľa štandartu Bell 103/113. Pre prácu vyžaduje ešte nasadenie s interface ATARI 850. Pamätníci si iste spomenú ako bolo treba zachovať ticho, pretože hlasnejšie zvuky zrušili prenos, to bola doba ..., proste bol to akustický modem zo všetkým čo k tomu patrilo. Skúste si spočítať koľko trval prenos 32kByte, ak rýchlosť prenosu dosahovala 30 znakov za sekundu - kľudne to bolo okolo 20 minút alebo mierne viac (platilo v prípade že linka nebola zarušená) - nezabudnite aj na potrebnú réžiu prenosu...





Schéma zapojenia:

ATARI 830 circuit

______________________________________________________________________________

Vaše hodnotenie, Rate post:

10 GRAPHICS 11
20 FOR K=0 TO 79
30 COLOR K
40 PLOT K,0
50 DRAWTO K,191
60 NEXT K
70 GOTO 70

_____________________________________________

Ak je čip GTIA=O.K. máte na obrazovke obrázok bez vertikálnych čiarok, pri tomto zobrazení ďalej nemusíte čítať , všetko pod týmto textom ignorujte. Ak sa v obraze nachádzajú úzke čierne pásiky na rozhraní jednotlivých pruhov,čítajte ďalej:

___________________________________________________________________________

________________________________________________________________________

2.6.2010 - ďalšie verzie úprav GTIA čipu, zase z poľského fóra:



GTIA forum ATARI

________________________________________________________________________________

alebo:

_________________________________________________________________________________

posledná verzia, priamo je vytvorená pomocná doštička a do nej sa zasunie GTIA:

Toto zapojenie realizované na plošáku:





Je tu jednoznačne dosť miesta na skúšanie a experimentovanie, ale výsledky sú, po dlhej dobe sa darí tento problém riešiť. Ešte uvidím ako sa táto debata vyvinie a kam úpravy  budú smerovať, alebo či je to "konečné riešenie".

________________________________________________________________________

Vaše hodnotenie, Rate post:

ATARI

03.05.2010

Tak prvý apríl je už dávnejšie za nami, ale toto mi s tým chladením vyšlo, ani som s tým už nepočítal:

Sami uznáte že chladenie je síce inakšie ako som navrhoval, ale je to chladič s ventilátorom? Je!

zdroj: http://www.atariage.com/

Je to zdroj na naše malé ATARI, ale taký nekonvenčný, spínaný asi nebude... a veľmi na kráse počítaču nepridáva.

________________________________________________________________________

07.05.2010

Dnes pribudlo ďalšie ATARI 800XE do mojej zbierky, asi už pomaly aj bude stačiť ...

Trošku som sklamaný tým, že som sa dohodol na niečom s dvojicou mladých mužov - s jedným 19.marca a s druhým 9.apríla a ....... nič, asi je taká doba, spoliehaj sa sám na seba. Ale aby som sa len nesťažoval, Fandal mi poslal po dohode konektory obratom, takže za 3 dni som sa tešil z nedostupných konektorov pre magnetofón (chcem ich použiť na iné periférie, ale aj tak sa teším že ich mám...).

Najbližšie bude stručný popis periférie ATARI850 čo je 4x RS232 + paralelný port pre tlačiareň. Pomaličky sa začnem venovať postupne všetkým tlačiarňam ku ktorým sa mi podarilo zohnať nejaké podklady, potom budú nasledovať disketové jednotky, ale to je už trošku vzdialenejšie, najprv budú tlačiarne. Sem-tam vsuniem aj niečo iné, aby to nebolo jednotvárne. Takže všetkým pekný pracovný deň, Igi.

P.S.: dnes zapnutá antispamová služba, tak uvidíme čo to dokáže, v súvislosti s tým prečistené tak isto maily.

________________________________________________________________________________

10.05.2010

Dnešok sa vyznačuje zatiaľ dvomi vecami:

1 - do ATARI BASICu som pridal software systémové procedúry pre BASIC XE - je to ATR súbor

2 - stal som sa majiteľom pokazeného ATARI 800XL ... fakt už mi stačia tie počítače ...

_________________________________________________________________________

26.05.2010

Momentálne to tu bude  "premodemované", ale to k tomu tiež patrí. Ešte tých modemov pár uvediem a budeme sa venovať iným veciam. Ako som zistil tak mi tento koníček berie dosť času a nestíham iné veci, preto mi občas prepáčte pauzu - inak sa nedá. Pre prezeraní Bazoš.sk som zistil že sa konečne objavilo pár ľudí čo zháňa ATARI. Raz darmo na Slovensku je tých ataristov spolu tak na prsty jednej ruky, aspoň podľa toho ako sa to na internete javí. Dal som atariage.com popis stavby môjho malého 5" LCD a za 5 dní sa tam na to pozrelo 271 ľudí - to poteší. Čo ma mrzí je to, že nikde neviem nájsť nejakú aplikáciu, ktorá by bola riadená malým ATARI, na atariage som našiel chlapíka,ktorý naberá info zo skladu na ataríčko a potom to presúva ďalej na spracovanie, ale nič podrobnejšieho o tom tam už nie je. Dnes som presunul do samostatného článku popis opravy GTIA čipu, pretože si myslím že si to zaslúži samostatný článok, dúfam že to nikomu nebude vadiť. Chystám sa na podrobnejší popis konektorov a popis cartridge, takže toto budú najbližšie plány.

Dodatok - povedané slovami klasika vonku" chčije a chčije", takže čo sa dá robiť ako pokračovať v písaní?

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Ďalším zariadením dávno určeným (vekom a funkciou) na odstrel je modem ATARI 1030. V svojej dobe úžasná vec - BBS-ky boli fajn, u nás tie poplatky za telefón ale boli strašné. Rýchlosť 300Bd bola v tej dobe dostačujúca, dnes je to asi smiešne, ale chodilo to na veľké vzdialenosti keď iné systémy si s modemami ešte nevedeli poradiť. Bol to modem s priamym pripojením, spomínal som už rýchlosť prenosu, bol duplexný, alebo half-duplex, prenášal aj ASCII súbory a ATASCII. Mal vstavaný ovládač, takže nevyžadoval ďalšiu pamäť.



Pokiaľ je mi známe, zabudovaný soft MODEMLINK nepodporoval prácu s disketovou jednotkou (program sa natiahol priamo z modemu), čiže program nebol dokonalý, ale to sa dalo obísť programovým vybavením z tretej strany. Dnes je tento modem už len v múzeu, praktické využitie je diskutabilné a to sa týka všetkých modemov tejto rýchlosti. Česť jeho pamiatke!

Popis je na tomto linku:

ATARI 1030 modem (ATARImagazines.com)

Schéma zapojenia:

! Oprava  v schéme ! V zapojení je použitý procesor 8050 !

ATARI 1030 circuit

Parametre zariadenia :

(Výrobca zariadenia: Penrill Corporation)

Komunikačný štandard	Bell 103/113
Rýchlosť prenosu	~300 baud/s
Spôsob pripojenia	pulzné vytáčanie, tónové vytáčanie (generované počítačom)
Spôsob prenosu	Modulácia FSK, plný duplex, polovičný duplex
Vstavaný softvér	Terminálový program MODEMLINK, ovládač zariadenia "T:".
Citlivosť	-43 dBm
Konektory	2x SIO zásuvka, napájacia zásuvka, telefónna zásuvka RJ11, zástrčka RJ11
Panel	Vypínač napájania, indikátor napájania ON, indikátor READY
Napájacie napätie	AC 9V/0.5A, externý napájací zdroj
Rok výroby	1983
Rozmery a váha	15,8 × 3,9 × 22,8 cm (šírka, výška, dĺžka), 0.39kg



Čo ma prekvapuje - že som nenašiel na webe slušnú fotografiu základnej dosky, či to doteraz nikoho nenapadlo vyfotiť, alebo nebol o ňu záujem - neviem ... Nemecké stránky uvádzajú potrebný zdroj 9V/AC/0.8A.

_______________________________________________________

07.07.2024

Doplnené ďalšie informácie:

Na rozdiel od jednotky XF551, ktorý používa internú ROM alebo externú ROM pre svoj 4kB firmware, Atari 1030 používa internú ROM aj externú ROM, t.j. spolu zaberá 12kB firmware. Externá ROM sa používa výhradne na ukladanie dát a neobsahuje žiadny programový kód 8050. Celú externú ROM + cca 60% internej ROM zaberá stiahnuteľný obslužný program pre zariadenie T: a vlastný softvare ModemLink. T: handler sa celý nezmestil iba do internej ROM a potreboval "pretečenie" svojich dát aj na externú ROM. Použitie procesoru 8050 v modeme sa nezdá také divné - tvorcom Atari 1030 je mimo iného aj Jose (Antonio) Valdes - o niekoľko rokov neskôr je autorom disketovej jednotky Atari XF551 ...

Obsah externej ROM:

Atari 1030 - External {7ABDB:8E7}.rom (8,00 kb)

Je v nej (mimo iného) uložený nasledovný text:

THIS MODEM WAS BUILT ENTIRELY BY JOHN CURRAN, KEN FOWKES, SHERWIN GOOCH, JOE MILLER, SONGLY MU, BERNIE POGGI, MARK RUSTAD, PHIL SCHUG, DENNIS SMITH, JOSE VALDES, AND VINCE WU FOR ATARI, INC.

Obsah internej ROM v procesore 8050:

Atari 1030 - 8050 {329B1D5B}.rom (4,00 kb)

Disassembler firmware:

Atari 1030 Firmware - Disassembly.asm (79,05 kb

Výborný modemový program:

AMODEM.BAS (7,94 kb)

Dodatočný software:

Atari_1030.atr (90,02 kb)

Atari_1030_Antic.atr (90,02 kb)

Atari_1030_Express_2.1.atr (90,02 kb)

Manuály a návody:

Atari 1030 Modem manual.pdf (2,10 mb)

New_Atari_1030_Modem_Software_Package.pdf (1,95 mb)

Atari 1030 Modem owner's guide.zip

_______________________________________________________

11.07.2024

Doplnkové fotografie:

Modem Atari 1030 - photo.

______________________________________________________________

Vaše hodnotenie, Rate post:

Skoro všetko beží po Windows, nemusíte súhlasiť, ale vyzerá to tak... Máme tu k dispozícii rozličné typy SIO2PC .... Aby to nebolo nespravodlivé, spomeniem aj iný prístup - cez MAC počítače, možno to bude niekomu prospešné. Predsa len emulácia disketovej jednotky je fajn vec aj na inom OS ako používam osobne aj ja (Win). Ďalej je k dispozícii software na emuláciu disketových jednotiek pre MACa a nakoniec emulátor ATARI 800 pre MACa.

________________________________________________________________________





Link na uvedené stránky, kde je všetko podrobne popísané:

http://www.atarimac.com/sio2osx.php



________________________________________________________________________





ATARI 800MACX - emulátor:

http://www.atarimac.com/atari800macx.php

_________________________________________________________________________

Vaše hodnotenie, Rate post:

Predsa len mi nedalo - robotika a ATARI ... aspoň maličký článoček ...

Na tejto stránke je výber z časopisu ANALOG Computing júl 1986, strana 109 až 114 - časť 1-2 a ANALOG Computing august 1986 strana 85 až 90 - časť 2_2.

Ukážka podkladov z uvedeného materiálu:

Link na uvedené 2 články:

http://www.retrobits.net/atari/arm.shtml

_____________________________________________________

Vaše hodnotenie, Rate post:

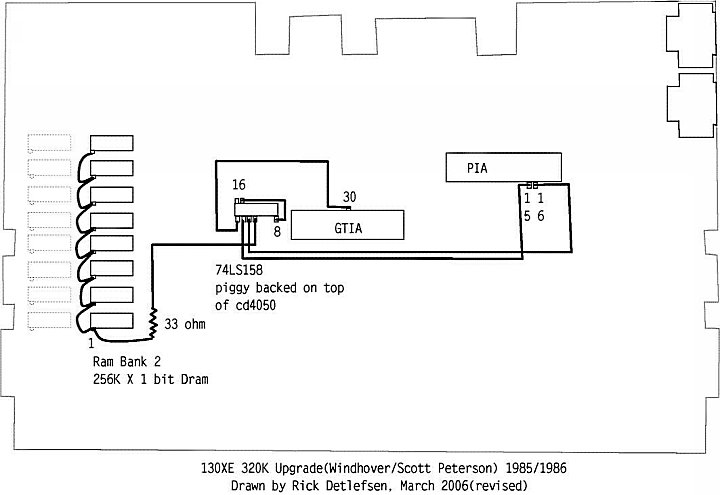

Pri surfovaní na Internete som narazil na toto zapojenie, je známe, ale konečne ho niekto aj nakreslil - a nemusím ho kresliť ja ... V podstate sa dá namiesto  obvodu 74LS158 použiť aj 74LS157, len budú interne v čipoch 41256 vyberané <fyzicky> iné banky RAM - ale na funkciu to nemá vplyv, ako už bolo povedané v istom známom filme. Kto neverí, nech si dá obvod do pätičky a potom skúsi 74LS158 a potom ho nahradí 74LS157 a navonok nezistí žiaden rozdiel. Potrebné je mať ATARI 130XE vo verzii s pamäťami 8x4164 a namiesto druhej sady pamätí 8x4164 sa použijú pamäte 8x41256. Toto rozšírenie je asi najjednoduchšie aké existuje - jeden integrovaný obvod navyše, potom je k dispozícii rozšírenie RAMBO. Ak sa pozriete na obrázok, tak je vidieť že obvod 74LS... je priletovaný na obvode 4050, zaberá to menej miesta. Predpokladám že je to teraz nakreslené zrozumiteľne a tak s tým pri zapojovaní nebudú problémy. Ako vždy platí 3x skontroluj až potom zapni...

________________________________________________________________________________

Poznámka - tento odstavec je len doplnkom na vysvetlenie, netreba ho čítať ak použijete dolu nakreslenú schému!

(Princíp je vidieť aj v popise ATARI 130-ky, kde som nakreslil náhradu obvodu MMU (IC 34) pre rozšírenú pamäť, tam je to riešené práve cez 74LS157, obvod je vpravo hore na schéme a dajú sa vysledovať prívody PB5 a PB6:)

RAM 320kB and 74LS157

________________________________________________________________________________

A tu je už sľúbené zapojenie:



________________________________________________________________________________

08.04.2011 pridaný link na konkrétnu úpravu na 320KB RAM:

http://blog.3b2.sk/igi/post/ATARI-800XE-320KB-RAM.aspx

________________________________________________________________________________

Vaše hodnotenie, Rate post:



Rok výroby: 1982

Ihličková tlačiareň 5x7. Formáty: normálny šírka 10 znakov na palec, 80 znakov na riadok. Dvojitá šírka: 5 znakov na palec, 40 znakov na riadok.





Rýchlosť tlače 50 znakov za sekundu. Berie traktorový aj listový papier. Rozmery 12x44,5x22,5cm.



Schéma zapojenia ATARI 1029:

ATARI 1029 circuit

Obsah Eprom, anglická znaková sada:

ATARI 1029 eprom, english

Obsah Eprom, poľská znaková sada:

ATARI 1029 eprom, polish

________________________________________________________________________________

Vaše hodnotenie, Rate post:



Tlačiareň ATARI 1027 tlačila v listovej kvalite = Mannesmann Tally Riteman LQ. Rýchlosť tlače bola nízka, výstup bol pomerne kvalitný - i keď sa stávalo že tlač občas nebola celkom horizontálne zarovnaná, pozor - nedokáže tlačiť grafické znaky. Hustota - 12 znakov na palec pri 80 stĺpcoch, znaky sú predurčené vo fonte Prestige Elite 12, rýchlosť tlače je iba 20 znakov za sekundu. Farba pochádza z malého penového valčeku. Tlačiareň berie jednotlivé listy alebo aj rolu papiera.

Tlačiarenský mechanizmus vyvinula firma Mannesmann v Unterelchingene vo Švábsku, vyrobila ho spoločnosť Alps Denki v Japonsku a používala ho napríklad aj v Mannesmann Tally Riteman LQ. Tlačiareň sa skladá z dvoch častí - elektromechanickej tlačovej jednotky Alps a riadiacej dosky s rozhraniami SIO, ktorá obsahuje aj NEC D8049HC (40-pinový jednočipový radič) a čip ovládača LB1259.

Tlačiareň s otočným kolieskom bola vo vývoji pod názvom 1027PLUS, ale nikdy nebola uvedená na trh.

Tlačiareň Atari 1027 je obzvlášť citlivá na nedostatok mazania svojich vodidiel. Jeho konštrukcia je hodne komplikovaná, vozík a kladivo sú poháňané lankami a akékoľvek nadmerné zvýšenie odporu spôsobuje jej nesprávnu činnosť.

Ideový náčrtok zapojenia pohonov je prevzatý zo stránok J.Sobolu.



Rozmery: 7,5x39,5x16,5cm. Rok výroby: 1982





Po tých rokoch sa vložka (gumený, zatočený "valček") z písmenami vekom rozpadá a teda v dnešnej dobe nie je tlačiareň použiteľná. Objavili sa realizované nápady náhrady valčeka zo znakmi, ale to treba na webe pohľadať či je náhrada ešte dostupná, alebo si náhradu musíme sami vytlačiť na 3D tlačiarni.

Ako na výmenu:

https://abbuc.de/forum-archiv/abbuc_forum_backup/download/4176/Revive1027ManualV1.1.pdf

Napriek tomu že existuje náhrada, tak to vyzerá tak že životnosť novej sady znakov na novovytvorenom gumovom pásiku z 3D tlačiarne nemá očakávanú životnosť pri nasadení takú že sa oplatí s týmto zariadením naďalej experimentovať ... takže ju kúpiť na používanie považujem za krok nesprávnym smerom. Ak to mám povedať naplno - je to zariadenie už iba do vitríny.





Schéma zapojenia:

ATARI 1027 circuit

Atari 1027 utility:

ATARI 1027 utility

_____________________________________________________

19.03.2023

Atari 1027 field service manual.pdf (9,03 mb)

________________________________________________________________________________

Vaše hodnotenie, Rate post:

Tlačiareň ATARI 1025 je ihličková tlačiareň (5x7) s tlačou 80 znakov na riadok (v kondenzovanom režime 132 znakov v riadku) a má v sebe zabudovaný buffer, rýchlosť tlače 40 znakov za sekundu.

V článkoch na internete sa zdôrazňuje že k svojej činnosti potrebuje modul 850, ale podľa schémy to tak nevyzerá, funguje určite aj sama, pretože má zabudovaný SIO interface priamo v sebe. Informácií o nej existuje naozaj len málo, je to tlačiareň Okidata ML80. Dodávala sa len v USA a v Kanade. Rozmery: 11x33x24,5cm. Takže dnes budem hodne stručný.

Schéma zapojenia ATARI 1025:

ATARI 1025 circuit

obsah EPROM:

ATARI 1025 Eprom

________________________________________________________________________________

04.07.2012

Doplnené:

The_Atari_1025_Printer_Owners_Guide.pdf (5,03 mb)

______________________________________________________

26.11.2013

Atari-1025-Printer-Field-Service-Manual.pdf (7,71 mb)

_____________________________________________________________

Vaše hodnotenie, Rate post:

Ako už názov hovorí jedná sa o farebnú tlačiareň (plotter), ktorá používa 4 druhy farebných pier. Prevádzkuje sa v dvoch druhoch prevádzky - text a grafika. V textovom režime máme na výber 20, 40 alebo 80 znakov v riadku v štyroch rôznych farbách. Text sa dá otočiť o 90, 180, 270 alebo 360 stupňov. V grafickom režime sa používajú X,Y súradnice pre kreslenie grafov. Nevýhoda? Rýchlosť tlače, plotter nie je rýchlik, ale pritom pracuje veľmi ticho. Rozmery zariadenia: 10,5x 19x 15cm. Rok výroby: 1983

Nasledujú známe odkazy, schéma zapojenia:

ATARI 1020 circuit

Utility pre ATARI 1020 (ATR súbory):

ATARI 1020 utility

ATARI 1020  príručka (2.98 MB):

Manual for ATARI 1020

(zipped pdf)



___________________________________________________________

24.12.2015

Pridaný podrobný popis:

atari_1020_Field_Service_manual.pdf (15,85 mb)

___________________________________________________________________

Vaše hodnotenie, Rate post:

Atari SIO a radič portov nezodpovedajú stanoveným priemyselným štandartom. Atari 850 interface modul rieši tento konkrétny problém tak, že vytvára 4 zariadenia R1 až R4, čo sú jednotlivé kanály RS232. ATARI 850 sa pripája k portu SIO na Atari a máme k dispozícii:

- 4x 9-pin RS-232-C sériový port
- 1x 15-pin Centronics paralelný port tlačiarne

Existovalo prevedenie v kovovej krabičke, neskôr sa vyrábala verzia v plastovej krabičke, nemalo to vplyv na parametre zariadenia. Napájací zdroj je značne predimenzovaný, pohodlne a s veľkou rezervou stačí striedavý napájací zdroj 9V/AC/1A.

ATARI 850 na RS-232-C sériových portoch podporuje nasledujúce prenosové rýchlosti:
45,5 bps, 50 bps, 56,875 bps, 75 bps, 110 bps, 134,5 bps, 150 bps, 300 bps, 600 bps, 1200 bps, 1800 bps, 2400 bps, 4800 bps, 9600 bps

Zatiaľ čo Atari OS obsahuje potrebný software na obsluhu tlačiarne, je potrebné RS-232 sériový port handler (driver)  nahrať do počítača do pamäte RAM, tu sa v ukážke vytvorí súbor autorun.sys, t.j. po nabehnutí DOSu máme už R: zariadenie k dispozícii. Existuje aj bootstrapping, kedy sa bootuje len z 850-ky bez disku. Popis je podrobne uvedený na konci článku vyčerpávajúcim spôsobom v Interface module operators manual.

This listing will allow your Atari computer to autoload the R: Device drivers
necessary to use the RS-232-C interfaces on the rear of the Atari 850 Interface Box.:

10 REM AUTO850:CREATE 850 AUTORUN
15 REM USE TO BOOT THE 850 RS 232
17 REM PORTS. USE WITH DOS 2.0S
20 OPEN #1,8,0,"D:AUTORUN.SYS"
30 FOR I=1 TO 88
40 READ D
50 PUT #1,D
52 ? D;" ";
60 NEXT I
70 CLOSE #1
80 END
90 REM WILL LOAD AT STEP 14336 IN DOS
100 DATA 255,255,0,56,75,56,169,80
110 DATA 141,0,3,169,1,141,1,3,169
120 DATA 63,141,2,3,169,64,141,3,3
130 DATA 169,5,141,6,3,141,5,3,169
140 DATA 0,141,4,3,141,9,3,141,10
150 DATA 3,141,11,3,169,12,141,8,3
160 DATA 32,89,228,16,1,96,162,11
170 DATA 189,0,5,157,0,3,202,16,247
180 DATA 32,89,228,48,6,32,6,5,108
190 DATA 12,0,96
200 DATA 226,2,227,2,0,56

 ____________________________________________________

Zapojenie vývodov interface:

Všetky 4ks konektory pre RS232 majú rovnaké rozloženie pinov, funkcia je ale rozdielna.

  5         1

   o o o o o

    o o o o

   9      6

 ____________________________________________________

850 Serial Port No. 1 (9-pin female (samička) connector):

1. Data Terminal Ready (DTR, Ready Out)

2. Carrier Detect (CRX, In)

3. Send Data (Out)

4. Receive Data (In)

5. Signal Ground

6. Data Set Ready (DSR, Ready In)

7. Request to Send (RTS, Out)

8. Clear to Send (CTS, In)

 ____________________________________________________

850 Serial Port Nos. 2 and 3 (9-pin female (samička)connector):

1. Data Terminal Ready (DTR, Ready Out)

3. Send Data (Out)

4. Receive Data (In)

5. Signal Ground

6. Data Set Ready (DSR, Ready In)

 ____________________________________________________

850 Serial Port No. 4 (9-pin female connector):  When used with a
                                                                                           20 mA loop device:

1. Data Terminal Ready (DTR, Ready Out)*         1. Send data +

3. Send Data (Out)                                           3. Send data -

4. Receive Data (In)                                          7. Receive data +

5. Signal Ground                                                9. Receive data -

7. Request to Send (RTS, Out)*

9. - 8V

*These pins are not computer-controlled and are always ON (+10v).

 ____________________________________________________

850 Printer Port (15-pin female (samička) connector):

 8               1

  o o o o o o o o

   o o o o o o o

 15             9


 ____________________________________________________

  1. ~Data Strobe

  2. Data bit 0

  3. Data bit 1

  4. Data bit 2

  5. Data bit 3

  6. Data bit 4

  7. Data bit 5

  8. Data bit 6

  9. Data pins pull-up (+5v)

11. Signal ground

12. ~Fault (Must be +5 for printer port to operate)

13. Busy

15. Data bit 7

 ____________________________________________________

36-pin Centronics (male)(samček)|     DB15P (850 Interface)

           1                                                1 - Data Strobe

             2                                                2 - D0

             3                                                3 - D1

             4                                                4 - D2

             5                                                5 - D3

             6                                                6 - D4

             7                                                7 - D5

             8                                                8 - D6

           16                                              11 - Gnd

           32                                              12 - Fault

           11                                              13 - Busy

             9                                              15 – D7

_________________________________________________

Schéma ATARI 850:

ATARI 850

(Pretože 10.05.2012 som v zapojení objavil viacero chýb a je ich požehnane, sťahujem schému zatiaľ z obehu, až to bude odobrené p.Sobolom potom opravenú schému zverejním. Ďakujem za porozumenie !

11.05.2012 - už je to v poriadku, dávam schému na web.)

_________________________________________________

Eprom ATARI 850:

EPROM ATARI 850 Interface

Software ATARI 850:

Software ATARI 850

Handler assembler R850

Interface module operators manual (1.27 MB):

ATARI 850 interface module operators manual

(zipped pdf)

03.05.2012

Pridaný technický manuál pre ATARI 850 interface - rozsah 115 strán:

atari-850-interface-manual.pdf (14,06 mb)

_________________________________________________

24.12.2017

Priložené obrázky neosadeného motherboardu zariadenia Atari 850:



Motherboard Atari 850 - strana súčiastok



Motherboard Atari 850 - spodná strana plošného spoja



zdroj foto: atariage.com

_________________________________________________
Atari 850:

Port 1 má plný počet signálov rs232 podobne ako 9pinový typ PC, porty 2 a 3 sú rovnaké so zníženými riadiacimi signálmi. Port 4 je nastavený na ovládanie ďalekopisnej tlačiarne s prúdovými slučkami.

Port 1 bol najlepší pre modemy, pretože mal DTR, DSR, RTS, ako aj detekciu nosnej (DCD).

Porty 2 a 3 fungovali dobre pre zariadenia, ktoré vyžadovali iba pracovné páry RXD/TXD kolíkov a jeden kolík DTR, ako je pripojenie terminálov alebo zariadení, ako sú napríklad sériové tlačiarne.

Port 4 bol špeciálny a nakoniec bol navrhnutý pre zariadenia s prúdovou slučkou 20 mA. Môžete sem napríklad zapojiť teletype alebo sa zapojiť do priemyselného riadiaceho systému alebo do jedného z 20 mA slučiek komunikačných portov minipočítača.
850-ka je jedno z užitočnejších zariadení, určite nie je zbytočné. Je len zle skonštruovaný. Paralelný port je skutočne veľmi užitočný pre tlač a je škoda, že sa nedostal do hlavného systému.
Čo sa týka nsériových portov - žiaľ, naraz ste mohli použiť len jeden z nich, pretože SIO protokol ich použiť viac neumožňuje. Museli ste vypnúť protokol SIO pre akýkoľvek seriózny sériový prenos v jeho tzv. "súbežnom" režime. 850-ka nepodporuje hardvérové riadenie toku dát - problém je v tom, že akonáhle je zariadenie v „súbežnom režime“, už nemôžete prepínať stav portov, pretože SIO je blokované samotným sériovým prenosom.

_________________________________________________

Vaše hodnotenie, Rate post:

Už dávnejšie som si kúpil cez Conrad-a nabíjačku IPC-1L. A to preto, že mi jej parametre na moje použitie vyhovujú. Existuje aj silnejšia verzia, ale o tej tento článoček nebude. Nabíjačka je určená pre NiMh a NiCd články, rozsah nabíjacích prúdov je 200mA, 500mA a 700mA, vybíjacie prúdy sú polovičné oproti nabíjacím. (Ak nastavím nabíjanie na 200mA, vybíjanie je automaticky nastavené na 100mA.) Pretože mám práve túto nabíjačku (vo svete existuje pod rôznymi názvami), bude popis práve o nej.

_______________________________________________________________________________

Napájací zdroj dodáva na pätie 3V a prúd max.2.8A. Obrázky sú z otvorenej nabíjačky, sú informatívneho charakteru.

Nabíjačka vie pracovať v štyroch programoch:

1.-  Charge - Akumulátor sa nabíja, akonáhle príde k plnému napätiu, prepne sa nabíjačka nadobíjanie udržovacím prúdom.

2.-  Discharge - Akumulátor sa najprv vybije a potom robí to isté ako bod 1.

3.-  Discharge refresh - Akumulátor je niekoľkokrát nabitý a vybitý, zároveň sa pri vybíjaní meria kapacita. Keď sa prestane kapacita zväčšovať cyklus sa zastaví. Je to refresh článkov a dá sa nim oživiť aj akumulátor, ktorý sme považovali za "mŕtvolku".

4.-  Charge test - Akumulátor sa najprv nabije a potom vybije, pri vybíjaní sa zmeria kapacita akumulátoru.

_______________________________________________________________________________

Nabíjačka nedokáže nabíjať úplne vybité články, preto takéto články najprv musíme nabiť cca 1 minútu v starej nabíjačke, až potom ich preložíme do tejto nabíjačky. To je z mojej strany jediná výhrada k tejto nabíjačke. Inak pracuje perfektne a bez problémov. Veľkou výhodou je samostané nabíjanie každého článku, takto sa mi nestane že nabíjam ako v klasickej nabíjačke napríklad 2 články v sérii, jeden je vybitý, druhý je už naplno nabitý a tak ten druhý prebíjam a vlastne ten dobrý článok už likvidujem.

Akonáhle do nabíjačky vložím akumulátor, nabíjačka na chvíľu zobrazí jeho napätie, potom zvolený nabíjací prúd - 200mA. Ak do pár sekúnd nezvolím iné hodnoty, nabíjačka automaticky prejde do programu Charge s nabíjacím prúdom 200mA. Ak chcem zvoliť iný nabíjací prúd, po vložení článku mám tých pár sekúnd na opakované stlačenie "Current", ktorým potom nastavím požadovaný prúd. Ak chceme zvoliť in program, stlačím "Mode" a stláčaním zvolím požadovaný program. Zvolený program a nabíjací prúd sa už dodatočne nedá zmeniť, iba ak vyberieme zo šachty článok a nanovo ho vložíme. Počas činnosti nabíjačky stlačením "Display" sa zobrazuje prúd, napätie, čas a kapacitu článku. Ak vložím viac ako jeden článok, tak tlačítka "Current, Display, Mode" ovplyvňujú naraz všetky šachty.

Príklad:

založím všetky 4 články a do pár sekúnd musím začať prevádzať nastavenie prúdu a programu, ak nič neurobím, automaticky sa všetky 4 články začnú nabíjať prúdom 200mA. Ak chcem nastaviť len jednu šachtu, musím nad ňou stlačiť príslušné tlačítko 1, 2, 3, alebo 4. Ak použijeme toto jednotlivé nastavenie, tak fakticky v každej šachte môže bežať iný program.

Nabíjanie je štandartne ukončené metódou detekcie deltapeaku, sleduje sa aj teplota akumulátorov. Ak sa akumulátor zahreje nad 53 stupňov (Celzia), preruší sa nabíjanie a pokračuje až potom keď článok vychladne. Pri výpadku elektriny automaticky po obnovení napájanie prejde do módu Charge 200mA.

Drobné upozornenie:

V šachte s vyšším číslom ide vždy zvoliť prúd rovnaký, alebo menší ako v šachte s menším číslom. Preto sa oplatí ak nabíjame články s rozdielnou kapacitou dať ako prvé články s väčšou kapacitou a potom s menšou.



Prax:

Skúšal som na tom asi 40 článkov, medziným aj 4x normálne NiMH SANYO 2500, ktoré som si kúpil špeciálne do digi fotoaparátu. Príma -  ale len dovtedy ako som zistil, že jeden článok má tak veľké samovybíjane, že po 3 dňoch bol fakticky na 0V. Ostatné články boli v poriadku. Toto by som na klasickej nabíjačke ťažko zistil, iste existuje aj multimeter,ale tu je všetko na jednom mieste. Tak isto staršie akumulátory pomocou programu Discharge refresh sa dostali fakticky do pôvodnej kondície - či už NiMh, ale aj NiCd.

Nabíjačku vlastním 3 roky som s ňou veľmi spokojný, na moje účely vyhovuje, komu nie je dosť výkonná musí hľadať silnejšieho bratra - IPC-1.

_______________________________________________________________________________

Návod na používanie IPC-1L:

IPC-1L návod (cz pdf - cca 270kB)

_______________________________________________________________________________

26.10.2012

Pred 3/4 rokom som kúpil aku 4x SANYO ENELOOP 2500 a toto je to pravé orechové, samovybíjanie je tak malé, že spokojne mám aku 3 mesiace vo fotoaparáte a aj tak je stále Ready. Paráda, s nabíjačkou si to rozumie, takže tieto aku sú fakt výborné, môžem dodporučiť.

_______________________________________________________________________________

09.11.2012

Ešte jedno drobné upozornenie, či skôr rada:

Ak je akumulátor vybitý viac ako pod 0.9V tak sa nespustí nabíjanie čo je vec blbá. Ak nabíjate naraz viacej ako jeden článok tak stačí na pár sekúnd káblikom prepojiť "mŕtvy" článok - teda jeho kladný vývod s článkom čo sa už nabíja.  Väčšinou stačí toto prepojenie tak na 5 sekúnd a článok sa "chytí". Potom už stačí na ňom len spustiť refresh mód, t.j. 3x vybiť a nabiť. Zatiaľ som takto oživil už niekoľko na prvý pohľad beznádejných prípadov.

Ak sú dostupné články vybité pod hodnotu napätia menej ako 0.9V tak pomáha aj nasledovný postup:

1.- Pripravte si zdroj premenného napätia (napr. lab.zdroj), nastavte na ňom výstupné napätie

     na 10V, obmedzenie prúdu na 1A.

2.- Pripojte "mŕtvy" NiCd článok /pozor na správnu polaritu !/ na dobu cca 1÷2 minúty.

3.- Potom článok odpojte a hneď vložte do zapnutej nabíjačky IPC-1L, mal by sa už "chytiť"

     a začať pekne nabíjaťnastaveným prúdom.

4.- Po chvíli (minimálne po hodine) vyberte článok, potom ho nanovo vložte a nastavte nabíjačku

     na režim "refresh" t.j. 3x sa článok vybije a následne aj nabije, potom už "drží" svoju kapacitu.

5.- Ak ani tento postup nepomôže môžete článok vyhodiť - teda niekde do kontajneru v predajni

     čo zbiera batérie, NiCd články do smetí rozhodne nepatria !

Pozor, neručím za možné škody spôsobené týmto postupom !

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Popis  interface ACI-2:

Celý interface je tvorený jednočipovým mikroprocesorom rady 8048, v tomto prípade 8748, t.j obsahuje priamo v sebe EPROM pamäť. Tiež je možné sériový výstup prispôsobiť z úrovne TTL na RS232, ale pre pripojenie tlačiarní vybavených štandartným rozhraním CENTRONICS to nie je potrebné. Interface má tak malý príkon, že je možné ho priamo napájať z počítača z konektoru SIO (alebo ho priamo vstavať do počítača). Ďalšími súčiastkami sú 2 kondenzátory 3.3pF a kryštál 6Mhz - jeho hodnotu je potrebné dodržať, pretože je od tejto frekvencie odvodené všetko časovanie. Potom je tu ešte kondenzátor pre Reset a filtrácia napájania pre vlastný procesor.

Prenos znakov cez interface je v základnom režime transparentný, výnimku tvorí znak EOL (9BH), ktorým ATARI označuje koniec riadku a ktorý je pomocou ACI prevedený na postupnosť  CR, LF (0DH, 0AH) a niekoľko kombinácií zo znakom ESC (1BH), ktorá sa používa pre prepínanie vlastných režimov. Prehľad týchto postupností je uvedený v tabuľke.

Obsah pamäte EPROM je uvedený ďalej ako súbor na stiahnutie. Každý byte z počítača je prijatý rutinou pre spracovanie vonkajšieho prerušenia,  je na adresách 0AH až 02DH. Po prijatí povelového bloku mikroprocesor zistí či je oslovená tlačiareň. Ak áno, vyšle počítač príslušnú odpoveď cez vývod P26 a vyčkáva na datový blok. Ten je potom uložený do pamäte, zistí sa prípadný výskyt riadiacich postupností pre interface - ak je ich interpretácia povolená a nakoniec je blok prenesený byte po byte podľa zvoleného režimu na výstup. Výstup môže ísť na port P1, ktorý tvorí základ rozhrania CENTRONICS, alebo výstup ide na sériovú linku na P25 zvolenou rýchlosťou - výstup je TTL logike, ak potrebujeme výstup v hodnotách RS232 musíme ešte použiť príslušný prevodník TTL-RS232, ktorý tu nie je zakreslený. V prípade paralelného výstupu je vývod P24 využívaný pre vysielanie potvrdzovacích impulzov STB (STROBE), vstup T0 pre príjem signálu BUSY od tlačiarne. Po vyslaní celého bloku interface oznámi počítaču možnosť pokračovať  vyslaním bytu 43H na vývod P26. Štandartne sú ignorované znaky, ktoré nasledujú v datovom bloku za znakom EOL, pretože tvoria iba doplnenie bloku na štandartnú dĺžku bloku.

Interface bol vyvinutý s ohľadom na spoluprácu s tlačiarňami EPSON a ROBOTRON (hi...). Ako riadiace znaky boli vybraté kombinácie, ktoré tieto tlačiarne samy nepoužívajú. Pri použití týchto tlačiarní je možné tlačiť priamo semigrafické znaky, ktoré odpovedajú znakom s kódmi 0H až 1FH znakovej sady ATARI., alebo sa dajú použiť tieto kódy pre tlač znakov českej abecedy (napríklad CTRL-C = 03H =č). Znak Escape - ESC (1BH) je možné prenášať transúarentne a využiť ho pre riadenie tlačiarne, alebo zobrazovať graficky. Ak nevyužijeme semigrafiku, je možné znaky s kódmi 0H až 1FH prenášať transparentne, alebo ich nahradiť znakom¯ (7EH) a tak zamedziť nežiadúcim efektom pri výpise pamäti ai. Nastavený režim pre  interface sa dá fixovať, takže interface prenáša všetky kombinácie, ktoré inak využíva pre svoju vlastnú potrebu. Toto je potrebné napríklad pri tlači grafiky (obrázky). Tak isto sa dá prepísať maskovanie 8.bitu pre interface, potom sa znaky zobrazované inverzne tlačia ako bežné ASCII znaky.



Po zapnutí interface (odoznie Reset) sa nastaví do štandartného režimu, ktorý odpovedá kombináciám ESC r, ESC c, ESC, d, ESC o, ESC i, ESC p 0.



Príklad:

Výstup chcem nastaviť pre sériový výstup rýchlosťou 300 Bd, ešte chcem aby boli transparentne prenášané znaky s kódmi 0H až 1FH a znak EOL.

Povel cez štandartný ATARI BASIC je:

LPRINT "<ESC>p2<ESC>c<ESC>v"

Znak <ESC> zadáme dvojitým stlačením tejto klávesy.

(Tu sa ospravedlňujem autorovi, bohužiaľ už neviem kto je autorom zapojenia, poznámky predsa len už majú nejaký piatok -  ak niekto vie, rád pripojím údaje. Toto zariadenie som netestoval !)

_____________________________________________

Tabuľka: Prehľad kombinácií používaných pre nastavenie interface:

(Pozorný čitateľ si iste všimol, že tam nie je ESC o, ale k tomu nemám poznámku...)



Obsah Eprom:

ACI-2 bin Eprom

Interface ACI-2:

___________________

ďalšie časti:

ATARI Centronics interface 1_3

ATARI Centronics interface 2_3

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Codename "Colleen".

Počítač ATARI 800 sa vyrábal v rokoch 1979-1983. Na rozdiel od 400-ky sa s ním počítalo "na vážnu prácu", čomu zodpovedala aj veľmi kvalitná klávesnica. Od začiatku mal mať dvojnásobne veľkú pamäť RAM oproti 400-ke, pôvodne 8kB, nakoniec to bolo celých 16kB. Rozšíriť ju bolo možné pomocou modulov RAM po 16kB na 32kB, alebo 48kB RAM. Basic v počítači nebol zabudovaný. Aj tu je vstavaný reproduktor a modulátor na TV výstup ako v ATARI 400, ale je tu aj výstup na monitor čo je novinka. K tomuto počítaču sa už dali získať aj periférie - disketová jednotka ATARI 810 a tlačiareň ATARI 820. Potom pracovisko vyzeralo asi takto:

Nevyzeralo to zle, však? Teraz si pozrime miesto pre cartridge. Na obrázku je pekne vidieť miesto na 2x cartridge po 8kB a miesto pre pamäťové moduly (4x) je potom zobrazené na ďalších fotkách.

Modul operačného systému:

Moduly pamätí sa vyrábali vo veľkostiach 8kB a 16kB:

Pamäťový modul vyzeral zvnútra takto:

Popis možných kombinácií modulov bol priamo napísaný na pamäťovom module:

miesta na pamäťové karty boli 4, 3x RAM + 1x OS (modul OS bol najbližšie ku klávesnici), 2x miesto na cartridge:

a ešte raz zvrchu pohľad na umiestnenie modulov a cartridge:

Počítač sa nedal rozšíriť na 64kB RAM a preto aj neskoršie programy a hry, ktoré sa nahrávajú pod OS na tomto počítači nefungujú. Samozrejme, časom sa objavil expert ktorý to rozšírenie RAM zvládol, nový RAM modul sa dáva namiesto pôvodného druhého modulu RAM, presne tam kde na novších počítačoch je rozsah adries =16384-32767.  Pozrel som sa na to, ale mám pocit že obmedzenie platí naďalej pre nahrávanie pod OS, ale aj tak je to zaujímavé.

Link na stránky:

BOB HAYS 512kB RAM for ATARI 800

____________________________________________________________

Schéma zapojenia počítača ATARI 800:

ATARI 800

____________________________________________________________

10.11.2010 -  Základná doska ATARI 800:

_____________________________________________________________

Doplnené 31.05.2011:

Rozloženie obvodov na základnej doske:

____________________________________________________________

Konektor na základnej doske:

____________________________________________________________

26.05.2014

Odkaz na podrobnú technickú literatúru o ATARI 800:

http://blog.3b2.sk/igi/post/Sams-Computer-Facts-ATARI-800.aspx

____________________________________________________________

Vaše hodnotenie, Rate post:



Popis interface ACI-1:

Jedného pekného dňa niekedy začiatkom roka 1990 (? 91...) sa mi dostal do rúk interface na pripojenie CENTRONICS tlačiarne pre naše ATARI, mal som ho k dispozícii na dva dni. Celé to bolo v krabičke, ktorá sa pri troške úsilia dala bezpečne otvoriť - krabička povolila, vovnútri bola 8048-ka  + latch 74LS373 + Eprom 2732 v pätičke ... je  jasné že obsah Eprom je využitý iba z 1/4 t.j. má veľkosť 1kB. Tak som si povedal že to celé prevediem do 8748, bude to menšie a treba aj nasadiť menej súčiastok.



Upozorňujem na to, že prepínače som nepoužil, pretože ich nebolo treba, prepínače sú všetky v polohe OFF a tak teda presný popis čo ktorý z nich robí dodnes neviem.



Kto si to chce postaviť skutočne ako originál, môže, ale potom treba na spodnej strane Switch boxu ešte prepojiť výstupy na uvedené piny procesora.



Tu v schéme som to prepojenie zo Switch boxu len popísal, pretože by sa podľa mňa vytratila jednoduchosť zapojenia - kto to ale chce použiť má tu všetko na "tanieri". Ja som už použil  čip i8748H, ktorý má priamo v sebe Eprom pamäť a tak sa znížila spotreba a aj potrebné miesto na inštaláciu (ušetrili sa 2 obvody - latch + samotná Eprom).



Pripojené tlačiarne boli všetko ihličkové EPSONy, nebol najmenší problém v komunikácii - ak nereagovali, potom treba na výstupnom konektore Cannon uzemniť piny č.14 a č.16 - zistené po praktickej realizácii interface.

Pretože v počítačoch ATARI 800 XL v tej dobe bola kopa voľného miesta, interface som dal priamo do jeho skrinky nad výstupný konektor zbernice - je tam dosť miesta, zozadu bolo vidieť iba 25 pinový konektor pre pripojenie kábliku CENTRONICS. Odber dosahoval cca 25mA, čo zdroj počítača absolútne bez problému zvláda. V zariadení boli použité 4 kusy kondenzátorov, 2x 3.3pF /u mňa použité 10pF/, 1x 4.7uF/tantal/ a 1x 22uF/tiež tantal/, dôležitý je použiť x-tal 6MHz, jeho hodnotu je potrebné dodržať, pretože od tejto frekvencie sú odvodené všetky časovania interface. Ja som do zapojenia pridal ešte kapacitu C5, keramický kondenzátor M1.

Celkom dobrou vecou sa ukázalo vyviesť reset interfejsu priamo na zadný panel počítača - je to jednoduché, stačí dať paralelne ku kondenzátoru C3 mikrospínač. Pri zopnutí mikrospínača príde k resetu ACI.

Zariadenie som otestoval, beží perfektne spoločne aj s disketovou jednotkou, ale o niečo neskôr som si dal na pekných pár rokov s ATARI pokoj, takže nemám otestovanú funkciu Switch boxu a už sa asi do toho ani nebudem púšťať.  Podľa zapojenia to asi má v sebe nejaké testovacie veci + asi auto line feed atď.

Ako som sa už zmienil, zapojenie behá aj bez Switch boxu, t.j. skutočne sa dá vyrobiť veľmi malé a tak nezaberie veľa miesta. Kto to chce zo Switch boxom, odporúčam zakúpiť 6x DIL switch.



Obsah Eprom:

ACI-1 bin Eprom

Postavil som tento interface v počte cca 10 kusov, vtedy som vždy bez problému zohnal originály i8748H. Síce to bolo niekedy v období rokov 1990÷1993, všetky išli na prvú dobrú a nebol s nimi nikdy žiaden problém, všetky boli urobené bez prepínačov. Niektoré som zabudoval priamo do Atari, t.j. na zadnej stene bol urobený otvor pre CANNON konektor 25 pinov female, kde sa priamo potom pripojil káblik k tlačiarni. Čo je zaujímavé je to že sa tu ako na jednom z mála zariadení používa na vzorkovanie signál CLOCK OUT. Tak isto je prekvapivé použitie kondenzátorov 3.3pF, datasheet tu odporúča použiť 20pF hodnotu, ja som použil 10pF ako zlatú strednú cestu. Odber pri použití procesoru s koncovkou H je iba pár desiatok mA.

Vyskúšal som aj nasadiť ochranu čipu - do cesty Busy, Strobe a D0÷D7 som zaradil ochranné odpory 220Ω - tak isto to fičalo bez najmenších problémov.

Základným pravidlom pre bezproblémový chod ak to bolo riešené mimo počítača

- pripájať to vždy k počítaču pri jeho vypnutom napájaní.



 Interface ACI-1:

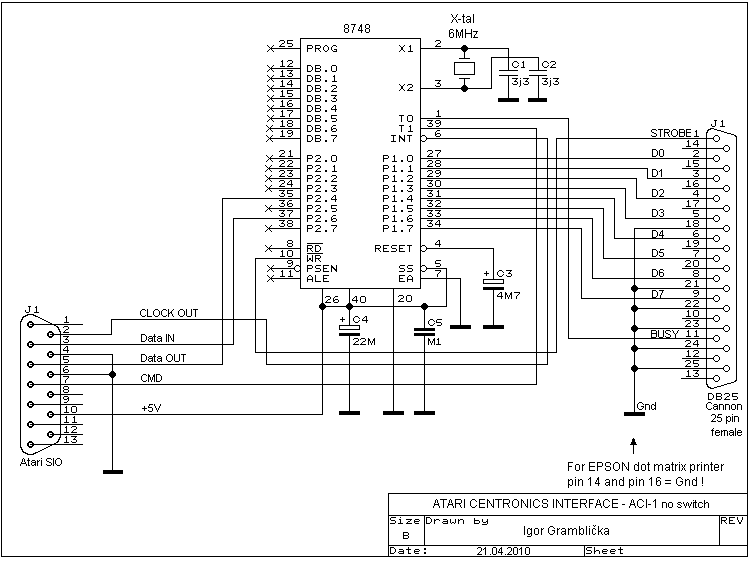

To isté zapojenie - ale bez použitia switch boxu:

___________________________________________________________



15.03.2023

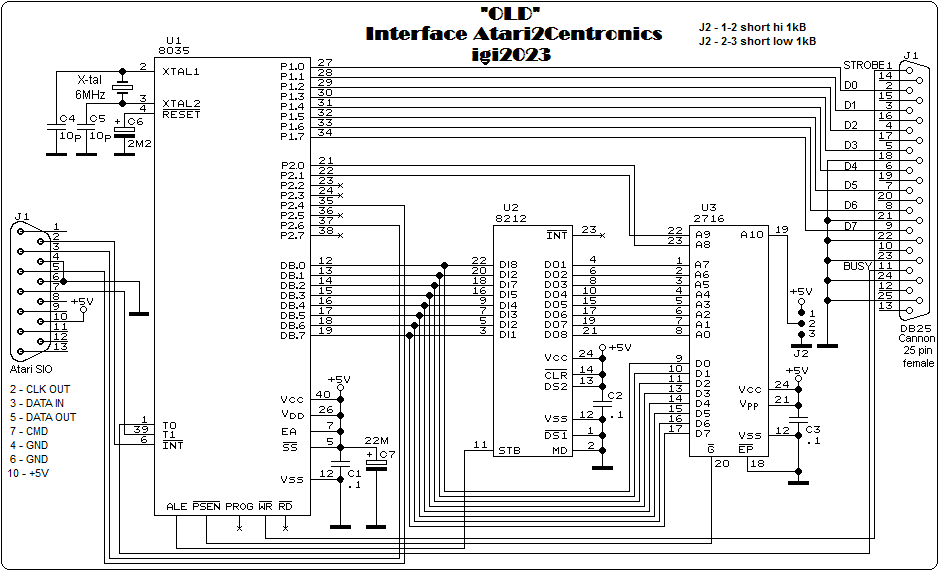

Pridám ako by mohlo nostalgické zapojenie vyzerať na čipoch výhradne od firmy Intel a to i8035 (i8048), i8212 a i2716, treba počítať s o niečo väčším odberom ("vďaka" čipu i8212), ale do 130mA sa to určite vlezie, skôr to bude menej. V prípade ak je k dispozícii procesor s koncovkou H je odber ešte o pekných pár desiatok mA menší. Pre tých čo nepoužívajú kazetový magnetofón mám infomáciu že ten je odberom na tom horšie, je to niekde okolo 150mA. Hlavný rozdiel je v tom že je tupoužitý procesor bez internej Eprom, alebo procesor s internou ROM ktorá je pinom 7 (EA) pripojenom na +5V vyradená z činnosti.

Ale je to taká pekná Intel "strojovňa" ...





Nasleduje súbor 2x 1kB, binárka, obsah je rovnaký aj v Lo 1kB aj v Hi 1kB, proste aby bola "zaplnená" celá Eprom typu 2716, je jasné že sa beží vždy iba na zvolenom 1kByte Eprom. Prepojka musí byť vždy zapojená v jednej z dvoch možných pozícií..

ACI1_2x.bin (2,00 kb)

_____________________________________________________

ďalšie časti:

ATARI Centronics interface 1_3

ATARI Centronics interface 3_3

____________________________________________________________

Vaše hodnotenie, Rate post:
