05_2011 Blog, Notes.

By Administrator at mája 30, 2011 09:07
Filed Under: Blog

Tento mesiac som venoval viac-menej ATARI Portfolio:



01.05.2011

Sériový interface pre ATARI Portfolio

http://blog.3b2.sk/igi/post/ATARI-Portfolio-serial-interface-model-HPC-102.aspx

_____________________________________________________

04.05.2011

Memory expander for ATARI Portfolio

http://blog.3b2.sk/igi/post/ATARI-Portfolio-Memory-Expander-Plus-model-HPC-104.aspx

_____________________________________________________

10.05.2011

Sériový a paralelný port pre ATARI Portfolio

http://blog.3b2.sk/igi/post/ATARI-Portfolio-serialparallel-port.aspx

_____________________________________________________

17.05.2011

Paralelný port podrobnejšie - prvá časť

http://blog.3b2.sk/igi/post/ATARI-Portfolio-parallel-interface-1_2-model-HPC-101.aspx

_____________________________________________________

19.05.2011

Vybratie operačného systému z ATARI a náhrada iným:

http://blog.3b2.sk/igi/admin/Pages/Add_entry.aspx?id=3f3fb04c-92a8-4024-a7ee-c041cd7c3f79

_____________________________________________________

30.05.2011:



Modifikácia SIO2SD:

http://blog.3b2.sk/igi/post/Modifikacia-SIO2SD-Modification-SIO2SD.aspx

_____________________________________________________

Tento mesiac som nebol veľmi ukecaný, aspoň ste si oddýchli ...

_____________________________________________________

Vaše hodnotenie, Rate post:

Modifikácia SIO2SD. Modification SIO2SD.

By Administrator at mája 30, 2011 09:00
Filed Under: Atari

SIO2SD je fajn vecička, ale aj tu je pár drobností čo sa dajú vylepšiť. Dosť často čítam v diskusiách o tom, ako zrazu SIO2SD "zdochlo" a treba nanovo preprogramovať procesor. Ja len pripomeniem, že na zariadenia sa dá pripojiť tak displej 16x 2 riadky, tak displej 20x 2riadky, alebo 24x 2 riadky, dokonca môžeme pripojiť aj displej 40x 2 riadky, pritom nie je potrebné meniť programové vybavenie. Ako je to možné ? Je to jednoduché, na displej sa proste zapisuje zľava doprava a čo "presahuje" sa proste nezobrazí. Pretečie to a basta. Super jednoduché riešenie a naozaj bezproblémovo funkčná vec. Takže aspoň niečo čo občas poteší. Vyskúšal som medzitým všetky spomínané verzie - akurát si treba dať pozor na nastavenie kontrastu - tu sa nastavenie väčšinou líši kus od kusu - ale keďže to už vieme nie je to ve ktorá nás zabrzdí.







Jedna z vecí je aj tá, že občas sa zadarí vypnúť celý počítač v okamžiku keď SIO2SD ešte usilovne zapisuje na kartu a o problém máme potom postarané. Uvedené úpravy majú za cieľ znížiť hazardné stavy na zariadení a tak predchádzať uvedeným problémom - samozrejme predčasné vypnutie napájania tu uvedené úpravy neriešia.





Tu je napríklad zapojený displej 24x 2.



Na konci článku spomínam možnosť skúsiť aj samostatné napájanie SIO2SD, nie je to až taká blbosť akoby sa na prvý pohľad zdalo. Kto má SIO2SD zabudované v počítači si to môže ľahko vyskúšať, pretože stačí zobrať napájanie pre SIO2SD priamo z napájacieho konektora počítača a máme SIO2SD trvale napájané.

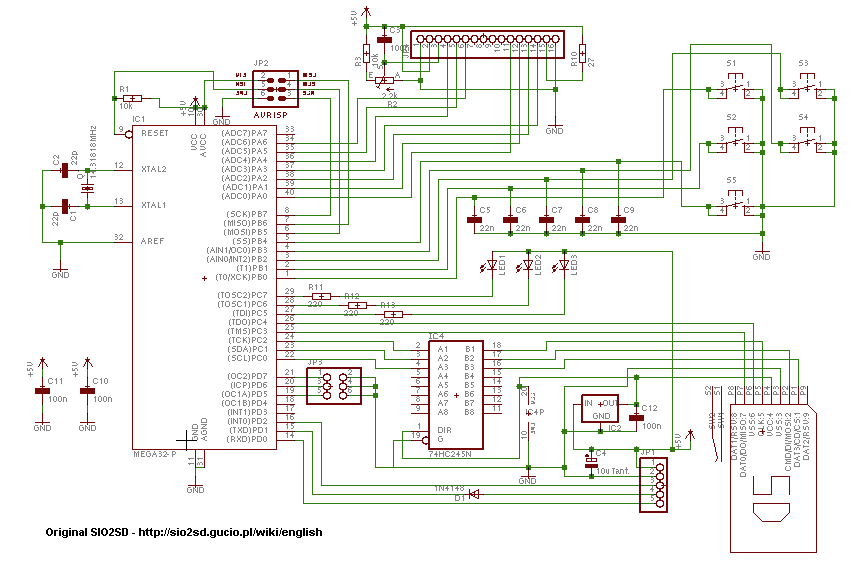

Dosť bolo šedivej teórie, poďme na to - modifikované zapojenie - ála Igi:


(prekreslil som to po svojom, takže to nesedí presne v Eagli)





Poďme modifikáciou pekne krok za krokom, jediným cieľom je poskytnúť zariadeniu SIO2SD stabilnejšie napájanie a potlačiť rušivé vplyvy na napájaní na minimum, výhodou je že zariadenie je stále prevádzkyschopné, pretože úpravy len zlepšujú funkčnosť. V schéme sú úpravy označené číslami 1 až 7:


1.- 1x 10uF kondenzátor, tantal priamo pri mikroprocesore, kryje špičkovú spotrebu mikroprocesora, pridané - nové

2.- 1x 100nF kondenzátor priamo pri 74HC245, zase kryje prúdové špičky, pridané - nové

3.- 1x 100uF kondenzátor na vstupe IC LE33CZ, zase vykrýva prúdové špičky, výmena za pôvodný kondenzátor 10uF

4.- 1x 100nF kondenzátor na vstupe IC LE33CZ, potláčanie špičiek, pridané -nové

5.- 1x 12kΩ odpor, vetva RXD, nastavuje správnu napäťovú úroveň, pridané - nové, (pridáva sa len ak je problém pri prenose dát)

6.- 1x 12kΩ odpor, vetva TXD, nastavuje správnu napäťovú úroveň, pridané - nové,  (pridáva sa len ak je problém pri prenose dát)

7.- 1x 2.2uF kondenzátor, tantal, nahradzuje pôvodný kondenzátor 0.1uF na výstupe stabilizátore, výmena


Pretože by sa to niekomu nemuselo pozdávať prečo je zmena aj na stabilizátore, tak prikladám základné zapojenie z datasheetu LE33CZ, kde je vidieť že kondenzátor na výstupe stabilizátora má v predpísanom zapojení 22x väčšiu hodnotu ako je v pôvodnom zapojení SIO2SD.



Tiež si treba uvedomiť nasledovnú vec - zariadenie je väčšinou pripojené dlhším káblikom a tak pridané kondenzátory zabezpečujú potrebný elektrický náboj pri špičkovom odbere zariadenia. Ak je káblik = 1meter je skôr zaujímavé že to niekomu naozaj reálne  fungovalo bez tu uvedených úprav. Toto by malo potlačiť hodne problémov a ako posledná vec na vyskúšanie je použiť samostatné napájanie pre SIO2SD, ale to je už na zváženie, je to na začiatku článku.


Všetkým pekný nový týždeň, Igi.


P.S.: do zariadenia zase nech dávajú prsty len tí čo vedia čo robia, ostatní nech sa venujú radšej iným záľubám...Cool

____________________________________________________________

Čo je SIO2SD je popísané podrobnejšie v tomto článku:

http://blog.3b2.sk/igi/post/ATARI-SIO2SD.aspx

____________________________________________________________

20.06.2011 - doplnené o návod ako robiť zo SIO2SD (polish):

FilesSIO2SD.pdf (863,97 kb)

______________________________________________________

25.10.2012

Keď už SIO2SD prestalo fungovať - čo s tým ? :

http://blog.3b2.sk/igi/post/Programovanie-AVR-Mega32-pre-SIO2SD-Programming-AVR-Mega32-for-SIO2SD.aspx

______________________________________________________

11.11.2012

Homemade SIOSD verzia ála IGI:

http://blog.3b2.sk/igi/post/Homemade-SIO2SD-version1.aspx

_________

22.11.2012

Pretože aj v o odstavec vyššie popisovanom zapojení sú ešte nejaké chyby, (ako vždy sa ešte niečo našlo), ale kompletné odstránenie chýb je nakoniec popísané v samostatnom článku:

http://blog.3b2.sk/igi/post/SIO2SD-2verzia-opravene-chyby-corrected-version.aspx

______________________________________________________

Vaše hodnotenie, Rate post:

Vybratie operačného systému. Removing operating system.

By Administrator at mája 19, 2011 12:30
Filed Under: Atari

Postupne, síce pomaly ale isto sa dostávam do štádia kedy konečne začnem niečo robiť aj s operačnými systémami. Jeden z najväčších problémov - ako dostať originálnyOS von z dosky plošných spojov.


Neinvazívna metóda je pomocou dobrej spájkovačky a odsávačky dostať von integrovaný obvod ROM OS - bohužiaľ toto mi nešlo, nedokázal som rýchlo a dokonale prehriať potrebný vývod a odsávačka proste nedokázala odsať naraz všetok cín. Zdá sa, že 50Wattov príkonu je málo, 80W stroj by to asi dokázal. Faktom je, že som pájkovačku nechal pri teplote 315°C cca 5 sekúnd na plošáku a začalo to prepaľovať plošák a to sa mi teda ani trochu nepozdávalo - škoda zničiť  ATARI ... proste u mňa to takto nešlo a bolo treba zvoliť inú metódu.

Tak som zvolil druhú metódu a tou je postupné vyštikanie (vycvakanie, vyberte si) vývodov a potom následne sa odoberú zbytky vývodov a odsaje sa cín.

Nevýhoda - prídete o konkrétny čip. Zase v tomto prípade to až tak nebolí, dám tam

Epromku.

Výhoda - naprosto neporušený plošný spoj, spokojne stačí na pájkovačke nastaviť 270°C a vyberiete zbytok nožičky a pohodlne pri tej istej teplote odsajete cín z prekovenia.


_______________________________________________________________________________

Zase nech sa do toho púšťa ten čo vie čo robí, ostatní radšej ruky preč a pozerajte sa radšej po niečom inom.

____________________________________________________________________


Chvíľu mi tiež trvalo než som zohnal špeciálne klieštiky presne na tento účel, síce boli drahé, stáli 22.- Euro, ale - Made in Japan, práca s nimi stojí za to. Nezohnal som ich ani v GM, ale v Petržalke v obchode v KB Shope u p.Bohrnovej - za 5 dní boli tu, perfektné. Ešte ku klieštikom, v GM majú pod objednávacím číslom 731-556 Diagonal Cutting Nipper, stoja síce len 3.75 Euro, ale dajú sa tiež použiť - výroba Taiwan, pre istotusom si ich tiež kúpil.


A takto tie vecičky vyzerajú:



Teraz vám dám na porovnanie obrázok obidvoch klieštikov, pozorne si pozrite hlavne hlavičky - je tam veľký rozdiel, ale ako som si sám vyskúšal aj s tými z GM sa to dá v pohode urobiť - robil som s nim tento konkrétny počítač.



              Made in Taiwan                                      Made in Japan


Pre nadšencov podobného razenia - strihať nožičky čipu treba tiež správnym smerom, inak si zhovadíte štípačky! (Obrázky som použil z iného projektu ako názornú ukážku, ale to nie je teraz dôležité.)


Nesprávne:



Nožička je dosť silná a v tomto smere strihania si poškodíte štípačky, pozor na to!


Správne:



alebo je ešte jedna možnosť:



Sami zistíte že takto sa strihá ľahšie a štípačky to prežijú v poriadku. Samozrejme tieto štípačky používam už len takto a nie na každodennú prácu !  Na každodennú prácu používam dobré klasické štípačky - proste tieto sú na fajnovejšiu robotu.

__________________________________________________________________________________________________________

A teraz už poďme ďalej. Takto to vyzerá na základnej doske pred úpravou:



Po vybratí čipu OS a následnom osadení precíznou pätičkou: (Miesta pod klávesnicou je dosť, kľudne tam môžu byť v patičke aj 3 kusy Eprom na sebe, ešte stále sa nebude vrch Eprom opierať o spodok klávesnice.)



Sami vidíte zvolil som v poslednej dobe miernejšie tempo, pretože mám rozrobených viacero projektov a tak teraz iné veci majú väčšiu prioritu - ale to už tak chodí a nie všetko je určené na popis na Internete.Ozvalo sa mi viacero ľudí a tak som aj tam riešil niektoré veci na diaľku - tuším sa podarilo veci vyriešiť zatiaľ na 100 % - to sa mi pozdáva. Samozrejme nie všetko sa týkalo Atari, ale to je snáď v poriadku.

______________________________________________________________________________

Vaše hodnotenie, Rate post:

Ultra-Mini 1000mA USB Power Adapter/Charger (100-240V/EU Plug)

By Administrator at mája 18, 2011 00:45
Filed Under: Non-Atari

Na stránkach dealextreme.com je možné nájsť takýto napájací zdroj pre pre Apple iPod, iPhone 2G a 3G a USB zariadenia:





rozmery: 26 x 26 x 46mm

Cena ľudová - 2.39 USD, alebo 1.86 Euro





Dostal sa mi do rúk v týchto dňoch a tak som si povedal - otvoriť, zdokumentovať ! Na prvý pohľad maličké, šikovné, akurát na našu zásuvku to nebude, vadí zemniaci kolík. U EU zásuvky je to O.K.To som ale ešte nevedel ako to bude vyzerať vovnútri ...

Takže rozoberám:





Maličké, dva plošné spoje, osadené navzájom úplne desne nakrivo, prívody napájania poddimenzované (teda na sieťové napätie taký tenký drát hmmm ..., teda myslím tým izoláciu na ňom).





Je to takéto krivé a s podivom to práve vtedy naprosto presne zapadne do krabičky a USB konektor je potom správne - nechápem - náhoda - zámer ?





Nápis Made in Chine nenecháva nikoho na pochybách kde tento zázrak vyrobili.





Zdroj "narvaný" na svoje miesto. Po stranách plastu sú vodiace lišty - vľavo dolu je to nad ňou, na pravej strane zase pod ňou.





Posledný záber zariadenia.





Zdroj je lacný, osobne by som ho ale nikdy nenechal bežať bez dozoru, neverím ani galvanickému oddeleniu, proste toto nie je dobrý nápad - narvané do extrémne malého priestoru a potom asi prišlo na radu kladivo aby sa to tam celé vošlo.

Záver:

Oblúkom sa tomuto zdroju vyhnite ! S takýmto zdrojom nebudete výnimoční, skôr si vyrábate budúce problémy. Nie je všetko zlato čo sa blyští.

_____________________________________________________

Ešte jedno foto "spokojného užívateľa":

(foto by Maxberry)



_____________________________________________________

Vaše hodnotenie, Rate post:

ATARI Portfolio - parallel interface 1_2 - model HPC 101.

By Administrator at mája 16, 2011 23:00
Filed Under: ATARI Portfolio


Ďalším modulom v poradí pre ATARI Portfolio je inteligentný (smart) paralelný port. Pretože tu je tých možností viacero, bude aj popis o kúsok väčší ako obyčajne a rozdelil som to na dve časti.


Pri rozoberaní dávajte pozor na postupné otváranie jednotlivých častí a nezabudnite zase na šróbiky, 4 zospodu a 2 priamo na porte do Portfolia.


Zase poctivá robota, plošný spoj je je s perfektnou nepájivou maskou.


Nasleduje schéma zapojenia:

(sú tu 2 schémy, originálna a upravená, zipped gif)

Parport_APFcircuit.zip (44,36 kb)

originál manuál pre paralelné rozhranie:

(zipped pdf)

HPC_101parport_manual.zip (1,89 mb)


Podrobnejší popis vývodov konektoru a programovania paralelného portu bude v druhej časti.


____________________________________________________

Vaše hodnotenie, Rate post:

ATARI Portfolio - serial & parallel port.

By Administrator at mája 09, 2011 22:10
Filed Under: ATARI Portfolio



Múdre hlavy rozmýšľali až vymysleli tento interface, kde je spolu aj sériový aj paralelný port. Výhody sú jasné, máme k dispozícii naraz aj sériový a aj pararelný port. Paralelný port - teda jeho popis bude ešte tiež nasledovať, ale niekedy nabudúce. Takže žiadne dlhé reči, dnes už len schéma:

pfcomlpt.zip (209,48 kb)


____________________________________________________________________

Aby som zase nebol až taký stručný tak niečo na rozptýlenie:

Mená autorov Portfolia zistíte takto:
- spustite  textový editor a otvorte nápovedu cez F2
- vyberte následne nápovedu pre klávesy
- stlačte Alt a [

_______________________________________________________________________________

Vaše hodnotenie, Rate post:

Oprava - repair - monitor Samsung Syncmaster 2493 HM.

By Administrator at mája 06, 2011 08:52
Filed Under: Non-Atari

24" monitor Samsung Syncmaster 2493 HM - prestal fungovať, ak sa náhodou rozbehol, tak sa ho podarilo sprevádzkovať po pol hodine a na druhý deň sa peripetie zopakovali. LED-ka zdroja blikala a väčšinou to bolo všetko čo monitor robil ako svoju činnosť, proste stav bol taký že monitor sa nedal normálne používať. Čo s tým ? Zdroj ? Tak som rozoberal a naozaj to bol zle fungujúci zdroj.



Upozornenie:

Zásahy do zariadenia sú na vlastné riziko majiteľa zariadenia. Autor týchto stránok nenesie žiadnu

zodpovednosť za škody  spôsobené používaním zariadení postavených podľa tu uverejnených

schém alebo zobrazených úprav.



Je vidieť že aj po 3 rokoch čo sa začal vyrábať nepatrí medzi najhoršie, 6 trubíc hovorí o slušnom riešení podsvietenia. Pekne zaradom sa odpojili napájania všetkých trubíc a na druhej strane som odpojil tiež 2 konektory.




Po preklopení a odpojení prívodu k displeju sa naskytne tento pohľad:





Konečne sme pri vlastnom zdroji, jeden z kondenzátorov bol nafúknutý a to poriadne. Na obrázku je označený červenou šipkou - hodnota 2200uF/10V.





Pretože sa mi zase do toho nechce ísť, tak radšej som vymenil všetky elektrolyty o väčšej kapacite - spolu 5ks.


1 - 2200uF/10V

2 - 1000uF/35V

3 - 1000uF/35V

4 - 1000uF/10V

5 - 470uF/35V


S miestom kde patria nie je problém a tak bez problému identifikujete kde je kondenzátor určený na výmenu. Meníme pekne kus po kuse, tak sa nepomýlime. Dávajte pozor na polaritu menených kondenzátorov ! Veľký elektrolyt na sieťové napätie zostáva pôvodný !


Vyspájkované pôvodné kondenzátory.





A takto to vyzerá po výmene, nezohnal som elektrolyty 1000uF/35V boli len na 50V - sú väčšie na výšku - sú presne tak vysoké ako chladič, ale pri opatrnom zasunutí dosky zdroja na pôvodné miesto sa dajú tiež použiť.



            2x 1000uF/35V, teraz 2x1000uF/50V



Zakrytujeme, poskladáme a spustíme. Majiteľ bol rozhodnutý investovať do nového

monitora, ale myslím si že kúpu ešte na chvíľu môže odložiť.





Pustil som signál, sorry, nastavenie je 1600x1200, takže nepokrýva celú plochu monitora, jeho rozlíšenie je väčšie.To ale nie je problém, problém bol v tom že na monitore sa nič nezobrazovalo, teraz naskočil obraz po cca 5 sekundách ... a ide stále aj po niekoľkonásobnom vypnutí a zapnutí.





Pretože som sa na to pozrel aj na internete, problém je to asi častejší, pretože priamo ponúkajú sadu kondenzátorov na výmenu - teda v zdroji. Cena sady sa pohybuje okolo 16 až 20.- USD. Mňa tie kondenzátory vyšli asi na 1.75 Euro, pritom so si kúpil kompletnú sadu, pretože pred rozobratím som nevedel čo ma bude čakať a teda za tú cenu sa to oplatilo skúsiť nanovo rozbehať. Tu je zoznam kondenzátorov z tej sady čo ponúkajú na Internete, všetky kondenzátory sú určené na prevádzku do 105°C :


2x 1000uF/35V

1x2200uF/10V

1x470uF/35V

1x1000uF/10V

2x10uF/50V

1x2.2uF/50V

3x47uF/50V

1x22uF/50V


(Môžete použiť aj kondenzátory s max. povolenou teplotou 85°C, ale tu sa už životnosť takto opraveného zdroja stáva naozaj neistou, odhadujem tú životnosť takto opraveného zdroja na maximálne niekoľko mesiacov.)


Na dnešok všetko, prajem všetkým pekný víkend, Igor.

________________________________________________________________________________

Vaše hodnotenie, Rate post:

ATARI Portfolio - Memory Expander Plus - model HPC-104.

By Administrator at mája 03, 2011 22:40
Filed Under: ATARI Portfolio



Dalším zariadením v mojom zozname pre ATARI Portfolio je Memory Expander Plus - HPC 104. Toto zariadenie vlastní asi len zopár majiteľov, ale jedná sa o zaujímavý kúsok hardwaru a tak je samozrejme namieste aj jeho popis. Je možné pripojiť až dve zariadenia za sebou, do každej dáme 2x 128KB RAM a máme pamäte už celkom prijateľne. Samo sebou sa nám potom mašinka utešene rozrastá a nabobtnáva do šírky, zase je raz niečo za niečo.

Zase prichádza už známe postupné otváranie šróbik za šróbikom ... Pozor na to, že teraz musíme dávať preč šróby na konektoroch na obidvoch stranách !

Po otvorení nastáva mierne prekvapenie, dosky sú dve na sebe, horná doska slúži pre vloženie pamäťovej karty.





Vybral som slot pre pamäťovú kartu a potom je už dobre vidieť na základnú dosku.



a ešte vyberiem základnú dosku a otočím ju "hore nohami".




Nasleduje manuál pre Memory Expander Plus:

(zipped pdf)

Memory Expansions HPC104.zip (1,26 mb)

Skoro by som zabudol na schému:

(zipped gif)

pfmemexp.zip (165,75 kb)

_____________________________________________________________________

Vaše hodnotenie, Rate post:

ATARI Portfolio - serial interface - model HPC-102.

By Administrator at mája 01, 2011 05:08
Filed Under: ATARI Portfolio


Dnes pár riadkov o ATARI Portfolio - serial interface - model HPC-102, môžeme samozrejme hovoriť aj ako o RS-232, je to to isté. Zase mi to nedalo, prišlo na radu rozobratie a tak vzniklo týchto pár záberov. Ako sme boli vtedy zvyknutí, všetko bolo perfektne odtienené - dnes sa to tak poctivo zďaleka nerobí. Veľa vecí sa dá ovládať sériovým portom a tak tento modul určite nájde svoje uplatnenie.


Čo sa týka rýchlosti prenosu sú k dispozícii nasledovné hodnoty:

Baud rate: 110, 150, 300, 600, 1200, 2400, 4800 a 9600

Data bits: 8, 7

Stop bits: 1,2

Prepojenie káblov a pinov je podrobne popísané aj s významom jednotlivých pinov v užívateľskom manuáli, ktorý je k dispozícii na konci článku.


Pri rozoberaní dajte pozor, po odšróbovaní spodných 4 šróbov treba ešte odšróbovať ďalšie 2 šróby priamo v konektore na pripojenie do ATARI Portfolia.

Na ďalších záberoch je vidieť už spomínané precízne kovové tienenie, tak isto je odtienená aj spodná časť krabičky. Proste poctivá robota, aj keď je to už robené v Číne. Priznám sa že teraz som nerobil testy na odber zariadenia, ale niekedy keď ma to popadne tak to určite urobím, postupne všetky moduly čo mám k dispozícii a tak isto aj pamäťové moduly - len to chce čas a ten sa mi v poslednej dobe veľmi nedostáva.




Nasleduje schéma zapojenia:

RS232_HPC102circuit.zip (37,87 kb)

Na záver ešte užívateľský manuál pre tento modul:

(zipped pdf):

HPC_102serial_manual.zip (1,13 mb)

___________________________________________________
