ATARI floppy disk drive Indus GT.

By Administrator at júna 21, 2011 23:10
Filed Under: Atari

Tak teraz mám tú slávnu trojicu konečne spolu:



California Access CA-2001



Indus GT


  LDW Super 2000

Určite súhlasíte s tým, že sa na seba nápadne jednotlivé zariadenia na seba podobajú.


Začínalo to cez Indus GT, pokračovalo LDW Super 2000 a končilo CA-2001 a CA-2002. Ako som už spomenul, popísal som ich práve v opačnom poradí, jednoducho mi to takto vyšlo, nič skryté v tom netreba hľadať, len vlastnú lenivosť. V dnešnej dobe asi už na tom poradí až tak veľmi nezáleží a v popise to že patria do jednej rodiny uvádzam. Rok výroby - 1983. FD mechanika je Tandon TM-50-1. Dnes už Indus GT patrí medzi vzácne exempláre, je ich málo a o to ťažšie sa dajú zohnať.

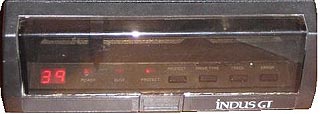

Indus GT

SS SD/ED/DD, Synchromesh mode usable with SpartaDOS X

and DOS XL only.  72Kbps under SpartaDOS X, 37Kbps under DOS XL.

_______________________________________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari spustiť CP/M. Prerobená disketová stanica funguje ako CP/M počítač a Atari je potom vo funkcii zobrazovacieho terminálu. Treba zabudovať dovnútra dodatočnú dosku z pamäťou 64kB RAM, procesor je už Z80, čiže potom už je všetko potrebné k dispozícii. Zaujímavé riešenie - a funkčné. Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California Access CA-2001)



Doska Indus RamCharger (64kB RAM).

_______________________________________________________________________________

Popis nejakých vecí okolo Indus GT je krásne urobený na retrobits.net (link eng.):

http://www.retrobits.net/atari/indus.shtml


Review (link eng.):

Indus GT





Pretože podľa dostupných informácií je schéma zapojenia rovnaká ako u predchádzajúcich CA-2001 a LDW Super 2000, preto nie je na nete k dispozícii schéma, obsah Eprom mám, sú k dispozícii dve verzie:

indus12.zip (3,09 kb)

indus14.zip (3,06 kb)



U nás až tak rozšírené tieto jednotky neboli, o to viac sa používali v Poľsku - to už len tak na okraj ...

________________________________________________________________________________

06.07.2011

Tak predsa len som ešte niečo objavil, schéma INDUS GT:

IndusGTschema.zip (299,32 kb)

Indus GT manual:

INDUS_GT_FSManual.pdf (2,32 mb)

_____________________________________________________________________

09.05.2012

Pikoška, disassemblovaný výpis ROM:

INDUS12.txt (197,90 kb)

_____________________________________________________

02.02.2015

ATR súbor zo súbormi pre Indus GT:
INDUSGTD.ATR (90,02 kb)

_____________________________________________________

Vaše hodnotenie, Rate post:

ATARI floppy disk drive LDW Super 2000.

By Administrator at júna 20, 2011 22:48
Filed Under: Atari

Nejdem celkom po  rade, ale to sa snáď dá prežiť. Predchodcom CA-2001 je práve LDW Super 2000, vyrábala sa od roku 1984 do roku (?). Diskety sú ako obyčajne 5¼", FD mechanika bola od fy Roctec. (firma Logical Design Works, Inc.)

SS SD/DD, 19.2Kbps or 67Kbps

Osadenie čipmi je fakticky rovnaké, len základná veľkosť Eprom je polovičná = 4kB (2732), zato je ale možné osadiť Eprom až o veľkosti 16kB (27128).

Procesor: Z80

Radič: WD2797
veľkosť RAM: 2kB (čip 6116)

otáčky motorčeku diskety: 288/rpm

_______________________________________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari spustiť CP/M. Prerobená disketová stanica funguje ako CP/M počítač a Atari je potom vo funkcii zobrazovacieho terminálu. Zaujímavé riešenie - a funkčné.

Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California Access CA-2001)

_______________________________________________________________________________

Schéma zapojenia:




TOMS doplnok:




obsah Eprom:

ldwrom.zip (3,09 kb)



LDW Super 2000 manuál:


LDW Super 2000 manual.pdf (180,07 kb)


Ako som už spomínal, na uvedenej stanici po prerábke bolo možné prevádzkovať CP/M. V Poľsku sa zase prevázkovala tiež v úprave "TOMS".


_____________________________________________________________

24.02.2020

Zapojenie konektoru napájania, pohľad na zadnú stenu jednotky:

Poznámka:

Doteraz uverejnené zapojenia napájacieho konektoru boli chybné ! Síce som mal už dávnejšie podozrenie že uvádzané zapojenie vývodov na napájacom konektore nie je správne, ale bez toho aby som mal jednotku v ruke sa to dalo dokázať len ťažko ... teraz jednotku mám na stole a podozrenie sa potvrdilo, teraz na obrázku je už správne rozloženie prívodov napájania. (Koľko rokov sme mali k dispozícii blbé zapojenie vývodov ? ... a žiaden z majiteľov jednotky nedementoval chybu.)



_____________________________________________________________

Vaše hodnotenie, Rate post:

ATARI floppy disk drive California Access CA-2001, CA-2002.

By Administrator at júna 16, 2011 22:57
Filed Under: Atari

Po dlhej dobe zase niečo o ďalšej disketovej mechanike pre ATARI. V podstate sa jedná o klon USA stanice Indus GT, nasledovala LDW Super 2000 a neskôr ju práve nahradil model CA-2001. Vovnútri je pár odlišností, ale nie sú významné.


California Access CA-2001:


  • California Access CA2001 je jednostranná disková jednotka určená pre prácu s disketou rozmeru 5.25 " prispôsobenú na spoluprácu s počítačom 8-bit Atari. Predáva sa pod značkou Access California produkčnej spoločnosti Logical Design Works, Inc., je aj výrobcom iného modelu disketovej jednotky pre 8-bitové Atari - LDW super 2000. CA2001 je v skutočnosti lacnejšia verzia stanice LDW super 2000.
    Technické parametre staníc sú rovnaké ako pri modeli LDW Super 2000. Tu, rovnako ako v "twin" modeli je možné  čítať a zapisovať. Stanica môže čítať a zapisovať na disketu formátované v troch hustotách: Single, Meduim a Double density.
    Štandardná rýchlosť prenosu dát je, ako v stanici LDW Super 2000, 19200 bit/sec a maximálna 38400 bit/sec a 68200 bit/sec (v SuperSynchromesh režime pomocou ovládača INDUS.SYS SpartaDOS X od verzie 4.43).
    Floppy disk má rýchlosť otáčania 288 ot/min.
    Elektronický systém stanice je tiež postavený na báze mikroprocesora Z80A, radič disku alebo WD2797A WD1772 a 4K EPROM 2732, ktorý obsahuje ovládací program procesora.
    Stanica je dodávaná s externým napájacím napätím 16V/AC/0.8A a 1.5A/9V/AC.
    Vzhľad stanice na prednom paneli je zhodný s modelom LDW Super 2000. Informácie o stave stanice sú zobrazené pomocou dvojmiestneho LED displeja a sú tam ďalšie 3 LED diódy (Power, Busy a Protect) umiestnené na prednej strane stanice. Okrem LED diód na čelnom paneli stanice sú 4 tlačidlá prevádzkových parametrov stanice. Zámok (Protect) zápisu umožňuje uzamknúť a chrániť dáta zápisu prípad ak disketa má v sebe zárez, ktorý povoľuje zápis na disketu. Stlačenie DRIVE TYPE zobrazí na LED displeji číslo jednotky a tak isto dá infomáciu o hustote založenej diskety. Hustoty sú označené písmenami A (single), C (medium a B (double) - no toto označenie nie je celkom tak ako by malo byť, pretože aby ste si pamätali prevodnú tabuľku, hi. Tlačidlo TRACK nám zobrazuje aktuálnu polohu hlavy - číslo stopy, kde je v súčasnej dobe je hlava. Tlačidlom ERROR sa zobrazí chybový kód . Prvým príznak chyby zobrazenej na displeji označuje typ operácie, pri ktorej došlo k chybe: G (Get) - čítanie, P (Put) - notácie, F (Format) - formátovanie. Druhý znak určuje typ (číslo chyby): 3 - chyba prenosu dát, 4 - zlý kontrolný súčet 5 - nenašiel sektor, 7 - písať zámok, 9 - Chyba overenie dát. Keď je prenos dát prebieha správne, objaví sa správa: E. - normálne to v človeku evokuej hlášku Error, ale zjavne to riešil nonkomforný programátor a ten kto to má si môže zase raz povedať - panebože,čo je toto za ... ?
    Zadná stena stanica je tiež rovnaká ako u stanice LDW Super 2000 sú tam dva - Atari SIO porty - Input/Output pre pripojenie disketovej mechaniky k počítaču a aj ´dalších periférnych zariadení, dva mikrospínače pre nastavenie čísla stanic, nastavenie DIP prepínača pre hustotu (Doble/Single), zdierka pre napájanie (Power) a zapnutie/vypnutie (ON/OFF).
  • Rozmery stanice:
    šírka: 185 mm
    hĺbka: 280 mm
    výška:  70 mm



LDW CA-2001:
SS SD/DD, 19.2Kbps or 38.4Kbps "California Access"

LDW CA-2002:
DS SD/ED/DD,19.2Kbps,70Kbps w/SpartaDOS. "California Access"


SD=Single-Density, 90K/disk side

ED=Enhanced-Density, 130K/disk side

DD=Double-Density, 180K/disk side


FD mechanika je na 5¼ " diskety. Rok výroby bohužiaľ neviem, v roku 1989 ale bola bežne k dispozícii, k nám sa dostávala hlavne cez Poľsko.



Stanicu  je možné nastaviť ako zariadenie D1 až D4.

- riadiaci mikroprocesor - Z-80, 4MHz

- radič - WD 2797

- RAM 6116- 2kB

- Eprom 2764 - 8kB



_____________________________________________________

Táto stanica sa dá prerobiť tak, aby bolo možné na Atari spustiť CP/M. Prerobená disketová stanica funguje ako CP/M počítač a Atari je potom vo funkcii zobrazovacieho terminálu. Zaujímavé riešenie - a funkčné.

Link na poľské stránky o tejto prerábke, je to aj v angličtine:

CP/M for ATARI

(Toto platí pre Indus GT,  LDW Super 2000 a California Access CA-2001)

_____________________________________________________

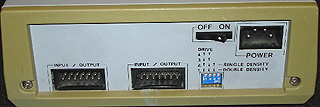

Pohľad na zadnú stranu zariadenia, sú tu k dispozícii 2x SIO porty, prepínač D1 až D4, vypínač a napájací konektor.






Jeden z dosť veľkých problémov tejto rady - LDW, CA a Indus je lámanie sa "čudlíku" pre otvorenie dvierok mechaniky. Palec je z plastu, ľahko praskne a mechanika potom zostáva nefunkčná. Dá sa to riešiť:

- navŕtaním palca a stiahne sa to potom hrubším medeným drôtom

- náhradou palca iným materiálom



Oprava medeným drôtom:

(zdroj týchto 2 fotografií: www.dereatari.republika.pl)

foto1



foto2



Najčastejšou príčinou pokazenej stanice je pokazený IC 74LS244 - leží najbližie pri SIO konektoroch. Často sa "upečú" aj stabilizátory - chladenie ! Pre tých samostatnejších: Odpoja sa stabilizátory a priamo sa privedie +5V a +12V na dosku - to už ale zase vyžaduje vedieť čo robíte, takže nie je to pre začiatočníkov, odmenou je chladnejšia jednotka pri práci = omnoho spoľahlvejšie pri práci.


Nasleduje schéma zapojenia:

ca2001circuit.zip (127,51 kb)


obsah Eprom:

ca2001eprom.zip (3,15 kb)



Dodatok:

- ak má niekto chuť sa s tým vyhrať môže si ten palec vyrobiť podľa tohoto podkladu

(zdroj obrázku: atariarea.krap.pl)


Ešte doplním nejaké veci (polish) :

CAmanual_pl.pdf (9,76 mb)

CA-2001 PL 1.djvu (855,89 kb)

TOMS Multi Drive LDW Manual PL.pdf (3,90 mb)

______________________________________________________________

08.03.2020

Základná doska - foto:







_______________________________________________________

Vaše hodnotenie, Rate post:

Napájací zdroj 0-20V/1A. Power supply 0-20V/1A.

By Administrator at júna 14, 2011 23:18
Filed Under: Non-Atari

UPOZORNENIE,

prosím čítajte tento odstavec pozorne !

(23.03.2012):


Zariadenie som prednedávnom postavil a pretože niektoré veci nebežali tak ako som si predstavoval, urobil som nejaké úpravy a prezentujem zmenené zapojenie na inom mieste, link na novú otestovanú verziu tohoto zdroja:



http://blog.3b2.sk/igi/post/Zdroj-0-20V1A-power-supply-0-20V1A-0-30V1A.aspx


Zase sa raz potvrdilo že nie všetko čo sa publikuje aj na 100% funguje, tak som zdroj postavil a sám si túto pravdu overil, ale na rozdiel od iných som to u seba aj dotiahol do funkčného stavu.



Preto si dovolím pôvodný článkok nechať na študijné účely a nebudem ho na svojich stránkach rušiť.

_____________________________________________________



Tu pokračuje pôvodný článok z 15.06.2011:



V poslednom čase ma zaujal popis tohoto zdroja, je riešený inak ako obyčajne a to je práve na ňom zaujímavé. Použitý obvod je typu 723, starý typ IC, ale keďže osobne s ním mám len dobré skúsenosti tak mi to nevadí. Kto krčí nosom nad výberom riadiaceho čipu nemusí čítať ďalej, nech hľadá inde. Jediné upozornenie z mojej strany: Pokiaľ nebude zdroj v kovovej skrinke neodporúčam ho používať pri VF zariadeniach. Poďme na to.

Prevzatý obrázok od VE2EMM:





Pre tých ktorí ešte majú zásoby IC uA723, LM723 a podobne, na stránkach autora VE2EMM je uvedený napájací zdroj, ktorý môže poslúžiť ako slušný pracovný zdroj. V uvedenom odkaze je podrobný popis. Výhodou je to že rozsah je od 0V, čo zase ale vyžaduje pomocný zdroj napájania integrovaných obvodov. Zvláštnosťou je použitie 2ks IC, jeden sleduje prúdové obmedzenie, druhý zase sleduje výstupné napätie. Schéma je prehľadná, spokojne sa to dá postaviť aj na univerzálnom plošáku, tých prepojok zas až tak veľa nebude. Schéma nemá žiadne záludnosti, takže ak pracujeme pesne a dôsledne výsledok bude zodpovedať  našim požiadavkám. Hlavný transfomátor by mal dodávať striedavých 24V pri prúdovej zaťažiteľnosti aspoň 1,5A. (Transformátor nesmie ísť na "doraz"). Druhé pomocné trafo dodáva len malý prúd, jeho prúdová zaťažiteľnosť  je pri striedavých 12V iba 100mA. Samozrejme spokojne tam môže byť aj trafo 15V, na tomto mieste to nebude vadiť. Takže buď nastúpia šuplíkové zásoby, ale sa ide na nákup súčiastok, všetky súčiastky sú normálne dostupné v obchode. Pre fajnšmekrov sa oplatí na mieste poťáku 20kΩ dať Aripot (viacotáčkový potenciometer, presne 10 otáčok na plný rozsah) a tak nastavovať výstupné napätie naozaj jemne a presne.

Aripot (10-otáčkový potenciometer)


Poznámka:

Aj rozsah výstupného napätia môže byť väčší, je to vecou experimentovania, najjednoduchšie to zistíte ak napríklad pripojíte do série s potenciometrom 20kΩ ešte ďalší potenciometer s hodnotou do 5kΩ (napríklad namiesto potenciometra 1kΩ, alebo ich nechať všetky tri v sérii).


Napájací zdroj 0-20V/1A (autor VE2EMM):




link na uvedený odkaz, kde je aj podrobný popis uvedeného zdroja (eng):

Power supply 0-20V/1A

schéma (circuit):


__________________________________________________________________

Vaše hodnotenie, Rate post:

ATARI Portfolio - parallel interface 2_2 - model HPC 101.

By Administrator at júna 06, 2011 22:49
Filed Under: ATARI Portfolio



Pokračujem druhou časťou popisu paralelného rozhrania a to popisom obvodu 82C55, ktorý je hlavnou časťou práve tohoto rozhrania. Pretože tento obvod sa dá programovo nastaviť, jeho možnosti využitia sú teda podstatne väčšie ako by to bolo len pri jednoduchom paralelnom rozhraní.

______________________________________________________________________________

Paralelné rozhranie ATARI Portfolia využíva programovateľný obvod 82C55, čo je CMOS verzia obvodu kompatibilného s obvodom 8255. Obvod obsahuje tri osembitové porty, ktoré je možné naprogramovať ako vstupné alebo výstupné. Ku každému z týchto portov sa pristupuje na samostatnej adrese a jedna adresa je určená aj pre riadiace slovo, t.j. tu sa určuje ako sa ktorý z týchto  portov bude správať (vstup/výstup). Porty A a B sú osembitové, na adrese pre ne určenej sa číta, alebo zapisuje požadovaný údaj (byte). Port C je iný, môže sa správať rovnako ako A a B, alebo je možno priamo pracovať s jeho jednotlivými bitmi, t.j. podľa potreby vieme nastaviťaj správanie sa konkrétneho bitu.


Blokové schéma obvodu 82C55:



Jednotlivé porty sú na týchto adresách:

(hexa  /   dec) :
8078h (32888)  - port A, na konektor je vyvedených všetkých 8 bitov
8079h (32889)  - port B, na konektor sú vyvedené len bity 0,1,2,3
807Ah (32890) - port C, na konektor sú vyvedené len bity 0,1,3,4,5
807Bh (32891)  - riadiaci port CW (riadiace slovo)



Tu si popíšeme význam jednotlivých bitov na konektore rozhrania Centronics, používa sa konektor Canon 25, pretože nemáme vyvedené všetky porty obvodu 82C55, v praktickom použití sme odkázaní na využitie len módu 0, preto nepôjdem do podrobností uspokojíme sa s tým čo máme priamo k dispozícii.





Sorry, teraz pôjdu katalógové údaje a tam teda veľa nového nevymyslím ...



Programovanie obvodu 82C55:


Najprv pošleme do obvodu riadiace slovo:

na adresu 807Bh (32891)  - riadiaci port CW (riadiace slovo)

Tým sa nastaví obvod 82C55 do požadovaného režimu a potom už na adresách jednotlivých portov buď čítame, alebo zapisujeme potrebné údaje.



Máme k dispozícii tri režimy: - a to mód 0, 1 a 2.


Mód 0 - porty je možné samostatne naprogramovať ako vstupné, alebo výstupné, porty A a B všetky bity (8), na porte C extra spodnú časť bitov (dolné 4 bity) a extra hornú časť (horné 4 bity)


Mód 1 - iba pre porty A a B, je možné samostane naprogramovať ako vstup, alebo výstup celý port tak, že je k nemu automaticky priradených niekoľko bitov z portu C pre signály riadenia prenosu dát - týka sa to A aj B. Ostávajúce bity portu C sa dajú tiež samostatne použiť.


Mód 2 - iba pre port A, dá sa naprogramovať ako obojsmerný, pritom je mu automaticky priradených 5 bitov portu C pre riadenie signálov prenosu dát. Port B a zostávajúce bity portu C je možné použiť v móde 0 alebo 1.


Nasledujúca tabuľka ukazuje možnosti naprogramovania portov v móde 0:


_____________

Malá ukážka:

Na port 807Bh (32891)  - riadiaci port CW (riadiace slovo) pošleme číslo 144, (pozri tabuľku, tam je ako sa potom nastavia porty A, B, C) týmto si určíme že:

port A je vstupný, B je port výstupný, port C je výstupný.

V zátvorke je Basicovský príkaz na čítanie a zápis.

na porte A  - 8078h (32888) - čítame data zo vstupu (? PEEK, adress)
na porte B  - 8079h (32889)  - posielame data na výstup (POKE, data)
na porte C  - 807Ah (32890) - posielame data na výstup (POKE, data)

_____________

Ďalší príklad:

chceme mať všetky porty vstupné:

Na port 807Bh (32891)  - riadiaci port CW (riadiace slovo) pošleme číslo 155, týmto si určíme že:

port A je vstupný, B je port vstupný, port C je vstupný.

V zátvorke je Basicovský príkaz na čítanie a zápis.

na porte A  - 8078h (32888) - čítame data zo vstupu (? PEEK, adress)
na porte B  - 8079h (32889)  - čítame data zo vstupu (? PEEK, adress)
na porte C  - 807Ah (32890) - čítame data zo vstupu (? PEEK, adress)

a tak ďalej a tak ďalej.

____________

Možno to na prvý pohľad vyzerá strašne zložité ale nie je to tak. Proste obvodu treba najprv povedať riadiacim slovom ako sa má správať a potom ho už môžeme využívať. Veľkou výhodou je ľahké preprogramovanie na iný typ nastavenia ak sa ukáže že pôvodná "konštelácia nastavenia" z rozličných dôvodov prestane zo dňa na deň vyhovovať. Je jasné že tako môžete ovládať počítačom aj zložitejšie zariadenia, (robotická ruka), alebo priamo riadiť nejaký zložitý proces, tu sa fantázii medze nekladú. Pre tých šikovnejších je možnosť vyviesť si kompletne všetky tri osemportové brány pomocou prídavného konektora a využiť naozaj úplne celý čip 82C55, mne zatiaľ stačí to čo je k dispozícii.

Aby to takíto "maníci" zase až tak nemuseli riešiť prikladám datasheety obvodov 82C55 a 8255, tu si nájdu aj nastavenie obvodu v módoch 1 a 2.

82C55 datasheet.pdf (555,25 kb)

Pôvodný datasheet pre IC 8255:

Intel 8255 datasheet.pdf (1,07 mb)



__________________________________________________________________

Vaše hodnotenie, Rate post:

06_2011 Blog, Notes.

By Administrator at júna 06, 2011 01:56
Filed Under: Blog

ATARI

06.06.2011


THE FINAL COUNTDOWN...


V časopise New Atari User z Veľkej Británie sa takýmto nadpisom lúčili s časopisom a v posledných číslach si neodpustili poznámky na majiteľa, aj keď už o krachu firmy dávno vedeli, konkrétne to išlo od čísla 69 až po číslo 80, niekde sa to aj opakovalo. Pripomenieme si to malou ukážkou zo stránok časopisu a že teda boli pichľaví. Posledné číslo 85 vyšlo v roku 1998, číslo 1 vyšlo v roku 1982 ... Časopis sa zo začiatku zaoberal 8bitmi ATARI a postupne aj radou ATARI ST. Zase na druhú stranu vďaka majiteľovi zase boli k dispozícii počítače rady ST.


Ja len dúfam, že môj final countdown ešte chvíľu nepríde a budem môcť písať ďalej.










_____________________________________________________

Na poľských stránkach si na mňa spomenul pajero, potešilo ma to. Bolo to na atari.area.forum, čo im fakt závidím je ten počet ataristov, u nás sme zjavne na vyhynutie.

_____________________________________________________

Vaše hodnotenie, Rate post:
