SBC6502 - 8 - doplnky - accessories. LED board.

By Administrator at March 02, 2016 17:28
Filed Under: SBC6502

SBC6502 LED board:

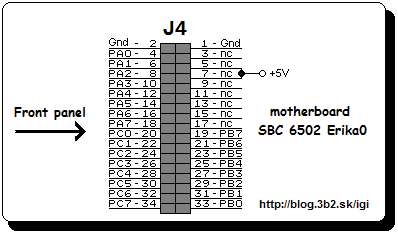

Ak testujeme napríklad porty na 8255-ke, ako sa to najlepšie sleduje ? Samozrejme opticky. Tak som si postavil rýchlovku - dosku, ktorá je pripojená na port "A" nášho čipu 8255 a zobrazuje takto - log.1 = rozsvietená LED. Ako vždy nič nie je zadarmo a tak som musel pridať ešte jeden konektor - J4, kde som si vyviedol potrebné prívody na túto doštičku. Pretože som použil supersvietivý typ LED vlastná doska má odber pri rozsvietení všetkých 8 LED odber zväčšený iba o smiešnych 12.5mA. Pri normálnom používaní je možné prepínačom LED-ky vypnúť bez toho, aby bolo potrebné túto doštičku zo základnej dosky SBC6502 vyberať. A na demonštračné účely je takáto doštička ako stvorená.



Ešte si pripomenieme rozmiestnenie jedntolivých konektorov.


A pohľad na celú dosku SBC6502 "Erika0".



Nasleduje vlastná schéma:





Pre demonštračné účely je zapojený len jeden port a to port A.



Samozrejme ak to zopakujeme ešte 2x tak vieme ovládať spolu 24 LED, čo je už celkom slušné na LEDkovú show. Je možné namiesto tranzistorov aj tranzistorové pole ULN2003, len je dobré na vstupe nechať na bázach tranzistorov uvedené 10k odpory. ULN2003 má v sebe na vstupe odpory 2k2, čo je dosť málo a mohlo by prísť k preťaženiu výstupov čipu 8255 - a tomu by sme sa radi vyhli.



Poďme si teda tú malú demonštračnú LED dosku postaviť na malej univerzálke:



Zoberieme malú univerzálnu dosku,

umiestnime na ňu konektor,

ktorý "napasujeme" na konektor J4.



8x LED,  8x bázové odpory, 8x kolektorové odpory,

8x tranzistor BC546 a 1x vypínač


Pohľad na LED doštičku.



Zväčšil som to, pohľad na univerzálnu doštičku zo spodnej strany,

takto to vyzerá "zadrátované".



Osadená LED doska na motherboarde SBC6502 "Erika0".


Pretože som to chcel otestovať tak sú tu 2 Basicové programy

(ktoré som napísal, pozor adresy čipu 8255 sú napísané pre SBC6502 s verziou 32kB RAM):


 4 REM (c)2016 Igi,  SBC6502 Erika0
 5 PRINT CHR$(12): PRINT:PRINT: PRINT "KNIGHT RIDER"
 6 PRINT "Speed range 50-400"
 7 PRINT "NUMBER:";:INPUT Q
 8 IF Q>400 THEN GOTO 6
 9 IF Q<50 THEN GOTO 6
 10 POKE 32771,128
 20 POKE 32768,0:GOSUB 1000
 22 PRINT "BREAK = CTRL+C"
 25 REM
 30 POKE 32768,1:GOSUB 1000
 40 POKE 32768,2:GOSUB 1000
 50 POKE 32768,4:GOSUB 1000
 60 POKE 32768,8:GOSUB 1000
 70 POKE 32768,16:GOSUB 1000
 80 POKE 32768,32:GOSUB 1000
 90 POKE 32768,64:GOSUB 1000
 100 POKE 32768,128:GOSUB 1000
 110 POKE 32768,64:GOSUB 1000
 120 POKE 32768,32:GOSUB 1000
 130 POKE 32768,16:GOSUB 1000
 140 POKE 32768,8:GOSUB 1000
 150 POKE 32768,4:GOSUB 1000
 160 POKE 32768,2:GOSUB 1000
 990 GOTO 25
 999 END
 1000 FOR F=0 TO Q:NEXT F:RETURN

____________________________________________________________

Nasleduje druhý program - rozšírené LED DEMO (7 efektov):

 1 REM LED show
 4 REM (c)2016 Igi, SBC6502 Erika0
 5 Q=200:W=32768:A=0
 10 POKE 32771,128
 20 POKE W,0:GOSUB 1000
 22 PRINT CHR$(12);"1 - KNIGHT RIDER"
 25 REM
 30 POKE W,1:GOSUB 1000:POKE W,2:GOSUB 1000
 50 POKE W,4:GOSUB 1000:POKE W,8:GOSUB 1000
 70 POKE W,16:GOSUB 1000:POKE W,32:GOSUB 1000
 90 POKE W,64:GOSUB 1000:POKE W,128:GOSUB 1000
 110 POKE W,64:GOSUB 1000:POKE W,32:GOSUB 1000
 130 POKE W,16:GOSUB 1000:POKE W,8:GOSUB 1000
 150 POKE W,4:GOSUB 1000:POKE W,2:GOSUB 1000
 170 A=A+1:IF A=5 THEN Q=77
 180 IF A=20 THEN Q=45
 182 IF A=40 THEN Q=30
 185 IF A=60 GOTO 200
 190 GOTO 25
 200 Q=2000:POKE W,0:GOSUB 1000:Q=200
 201 A=0
 202 PRINT "2 - The middle"
 205 POKE W,0:GOSUB 1000
 210 POKE W,129:GOSUB 1000:POKE W,195:GOSUB 1000
 220 POKE W,228:GOSUB 1000:POKE W,255:GOSUB 1000
 230 A=A+1:IF A=17 GOTO 300
 235 GOTO 205
 300 A=0:Q=200
 302 PRINT "3 - Double LED Knight rider"
 305 POKE W,0:GOSUB 1000
 310 POKE W,24:GOSUB 1000:POKE W,36:GOSUB 1000
 320 POKE W,66:GOSUB 1000:POKE W,129:GOSUB 1000
 335 POKE W,129:GOSUB 1000:POKE W,66:GOSUB 1000
 345 POKE W,36:GOSUB 1000:POKE W,24:GOSUB 1000
 360 A=A+1:IF A=20 THEN Q=150
 362 IF A=20 THEN Q=100
 365 IF A=40 THEN Q=55
 366 IF A=60 GOTO 400
 370 GOTO 310
 400 A=0:Q=40
 402 PRINT "4 - Binary counter up, down"
 405 A=A+1:POKE W,0:GOSUB 1000:Q=40
 420 FOR R=0 TO 255
 430 POKE W,R:GOSUB 1000
 450 NEXT R
 452 POKE W,0:GOSUB 1000:Q=40
 455 FOR R=255 TO 0 STEP -1
 456 POKE W,R:GOSUB 1000
 457 NEXT R
 460 IF A=2 GOTO 500
 470 GOTO 405
 500 A=0:Q=130:POKE W,0:GOSUB 1000
 501 POKE W,255:GOSUB 1000
 502 PRINT "5 - Negative Knight rider"
 505 REM
 510 POKE W,254:GOSUB 1000:POKE W,253:GOSUB 1000
 530 POKE W,251:GOSUB 1000:POKE W,247:GOSUB 1000
 550 POKE W,239:GOSUB 1000:POKE W,223:GOSUB 1000
 570 POKE W,191:GOSUB 1000:POKE W,127:GOSUB 1000
 590 POKE W,191:GOSUB 1000:POKE W,223:GOSUB 1000
 610 POKE W,239:GOSUB 1000:POKE W,247:GOSUB 1000
 630 POKE W,251:GOSUB 1000:POKE W,253:GOSUB 1000
 645 POKE W,254:GOSUB 1000
 650 A=A+1:IF A=10 THEN Q=80
 651 IF A=20 THEN Q=60
 652 IF A=40 THEN Q=30
 655 IF A=60 GOTO 700
 670 GOTO 505
 700 A=0:Q=200
 702 PRINT "6 - Full LED on off"
 710 POKE W,0:GOSUB 1000:POKE W,255:GOSUB 1000
 720 A=A+1
 730 IF A=13 THEN GOTO 800
 750 GOTO 710
 800 A=0:Q=300:GOSUB 1000
 802 PRINT "7 -  Middle LED effect"
 810 POKE W,129:GOSUB 1000:POKE W,195:GOSUB 1000
 820 POKE W,231:GOSUB 1000:POKE W,255:GOSUB 1000
 830 POKE W,195:GOSUB 1000:POKE W,231:GOSUB 1000
 850 POKE W,255:GOSUB 1000:POKE W,231:GOSUB 1000
 860 POKE W,195:GOSUB 1000:POKE W,129:GOSUB 1000
 870 A=A+1: IF A=20 THEN GOTO 5
 880 GOTO 830
 990 END
 1000 FOR T=0 TO Q:NEXT T:RETURN

___________________________________________________________

Vytvorenie a použitie rozličných efektov z LED doskou je na Vás. Zase pripomínam, že ak si urobíte zapojenie na všetky porty - t.j. A, B a C tak môžete ovládať celkom 24 LED, čo je už celkom slušná "šnúra" svetiel.

Na dnes je to všetko. (Keď chcete vidieť ako funguje demonštračná LED doska, pozrite si 6.pokračovanie, sú tam dve videá, kde je už zapojená aj LED board.)
