Počítač ATARI 1400XL a 1450XL. Computer ATARI XL 1400 and 1450XL.

By Administrator at April 05, 2010 01:09
Filed Under: Atari

Počítače sa vyrábali v roku 1983. ATARI 1450XL mal navyše vstavanú obojstrannú disketovú mechaniku 5.25" o kapacite 360kB, bola možnosť rozšíriť počítač ešte o jednu floppy mechaniku. V očakávaní nástupu "centrálnych informačných systémov" bol v počítači modem o rychlosti 300 baud. Zvláštnosťou bol tiež zabudovaný hlasový syntezátorový čip (s označením SC-01), ktorý mal dať počítaču nový rozmer v jeho interaktívnom využití. Počítač mal vďaka nemu vedieť rozprávať. Pretože ale firma ATARI opustila vlastne zo dňa na deň podporu 8 bitových strojov, tak tieto stroje vlastne nedostali žiadnu šancu na výrobu a predaj - škoda ! Bol to jedne z malých klinčekov do rakvičky menom ATARI ...

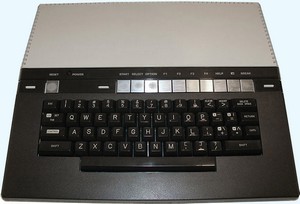

ATARI 1400XL




ATARI 1450XL

Codename "Dynasty".


Schéma:

Computer ATARI 1400XL

______________________________________________

21.10.2013

Pridané podkladové materiály k týmto dvom konkrétnym počítačom:

1400XL_Compute_Preliminary_Design_Validation.pdf (523,91 kb)

1400xlmodem.pdf (1,12 mb)

1400xlprodspecs-rev1a.pdf (937,95 kb)

1400xl-specs-1a.pdf (4,65 mb)

1450docs.pdf (532,29 kb)

1450XLD_Tong_ test_plan_C024673-166.pdf (495,03 kb)

1450XLD_Tong_parts_list.pdf (184,88 kb)

1450xld-final-assembly.pdf (460,78 kb)

1450xld-specs-rev3.pdf (1,86 mb)

1450xlprodspecs-rev1a.pdf (1 013,44 kb)

_____________________________________________________

06.11.2013

Ešte nejaké podklady:

1450 Schematics.PDF (1,82 mb)

Atari Old BOM sm.pdf (1,85 mb)

____________________________________________________________

02.02.2015

A ešte som niečo našiel ...

speechhandler.pdf (715,09 kb)

telecommunicator.pdf (957,32 kb)

_____________________________________________________

14.08.2015

Katalógové údaje pre ATARI 1400XL:


Atari_1400XLn.pdf (7,12 mb)

____________________________________________________________

(Zdroj fotografií: atariage.com)

Nastal konečne aj čas doplniť tieto dva dnes trošku záhadné počítače aj nejakými fotografiami, všimnite si že sú tam konektory pre modem, na obrázku ja základná doska pre ATARI 1400XL:




Takto vyzerá motherboard pre ATARI 1400XL, kompletne neosadená doska:




A ešte jeden záber na tento zaujímavý počítač:





Foto štítku na napájacom zdroji pre ATARI 1400XL:





1400XL Power Supply:
Part # CO62023
Power Supply DV-51220W

Input:
120V AC-60Hz 0.45A

Output:
Pin 1, 6 - +5V 1.8A
Pin 4 - +12V 0.5A
Pin 2 - -5V 0.05A
Pin 3, 5, 7 - Ground

______________________________________________

Nasledujú fotografie modelu ATARI 1450:





Dtto:





Strana plošných spojov:





Zaujímavé, nie ? Zase je vidieť zabudovaný modem a je tu aj rečový syntezátor:



Kompletne neosadená základná doska pre ATARI 1450:





A ešte štítkové údaje napájacieho zdroja:





1450XLD Power Supply:
Part # CO62297
Power Supply DV-1450

Input:
120V AC-60Hz 1.1A

Output:
Pin 1, 6 - +5V 2.8A
Pin 4 - +12V 2.0A
Pin 2 - -5V 0.5A
Pin 3, 5, 7 - Ground
